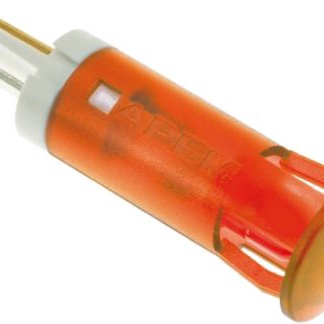

QS101XXHO220

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 橙色LED面板指示灯, 220V 交流, 3mA, 10mm安装孔径
供应商型号: N-QS101XXHO220
供应商: 云汉优选
标准整包数: 1
APEM 发光二极管 QS101XXHO220

QS101XXHO220概述

    # QS系列嵌入式面板安装LED指示灯技术手册

    产品简介


    QS系列嵌入式面板安装LED指示灯是APEM公司推出的一款高性能LED指示灯,适用于各种工业控制面板、自动化设备和电子系统中。产品提供多种尺寸(6mm、8mm、10mm和12mm直径)和丰富的颜色选择(红、绿、黄、蓝、橙、白),可满足不同应用场景的需求。该系列产品具备高亮度和长寿命的特点,广泛应用于机械设备、仪器仪表、通信设备等领域。

    技术参数


    以下是QS系列LED指示灯的技术规格和性能参数:
    | 参数 | 规格 |

    | 颜色 | 红、绿、黄、蓝、橙、白(透明) |
    | 标准亮度(mcd) | 红:25,绿:20,黄:20,蓝:800,橙:30,白:1200 |
    | 高亮度(mcd) | 红:6000,绿:1200,黄:380,蓝:1600,橙:4100,白:2500 |
    | 正向电压(V) | 标准:2.0-3.3,高亮度:2.2-3.3 |
    | 工作电压范围(V) | DC 2V至DC 220VAC |
    | 工作电流(mA) | 标准:20mA,高亮度:6mA |
    | 最大反向电压(V) | 5V |
    | 视角(°) | 标准:30°,高亮度:45° |
    | 寿命 | ≥100,000小时 |
    | 操作温度范围(°C) | -30°C至+85°C |
    | 存储温度范围(°C) | -40°C至+100°C |

    产品特点和优势


    1. 嵌入式设计:无需额外硬件即可完成面板安装,简化了安装过程。
    2. 多样化颜色选择:提供六种标准颜色和两种高亮度选项,适应不同视觉需求。
    3. 高可靠性:使用寿命长达10万小时,确保长期稳定运行。
    4. 宽电压范围:支持从2VDC到220VAC的电压输入,适用性强。
    5. 高亮度显示:高亮度版本适合强光环境下使用,提高可视性。
    6. 多功能选项:支持单色、双色及闪烁模式,满足多样化需求。

    应用案例和使用建议


    应用案例
    1. 机械设备监控:用于工业机械的运行状态监控,如启动、停止等指示。
    2. 电力控制系统:作为电路状态的指示灯,如过载保护、故障报警等。
    3. 交通信号灯:提供清晰的视觉信号,确保交通安全。
    4. 医疗设备:用于显示设备的工作状态,如运行、待机、故障等。
    使用建议
    - 在选择LED指示灯时,根据具体的应用环境和需求选择合适的亮度等级。
    - 若需连接外部电阻,请根据所需的工作电流计算并选用合适值的电阻。
    - 对于高亮度版本,建议避免长时间全功率工作以延长使用寿命。
    - 安装前确认面板厚度在推荐范围内(0.8mm至1.6mm),以保证安装牢固。

    兼容性和支持


    QS系列LED指示灯支持多种终端类型(焊片、快插端子、导线等),兼容市面上主流的面板厚度和电气接口。APEM公司提供全面的技术支持和服务,包括产品选型指导、安装调试支持以及售后维护服务。更多详细信息请访问官网www.apem.com。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED指示灯不亮 | 检查电源电压是否符合要求;检查接线是否正确。 |
    | 指示灯亮度不足 | 确认是否选择了高亮度版本;检查驱动电流是否足够。 |
    | 指示灯闪烁异常 | 检查是否存在电磁干扰或外部负载过大。 |
    | 安装后松动 | 确保面板厚度在推荐范围内;重新紧固安装件。 |

    总结和推荐


    QS系列嵌入式面板安装LED指示灯凭借其卓越的性能、多样的配置和广泛的应用场景,在市场上具有很强的竞争力。无论是工业控制还是日常生活,该系列产品都能提供可靠且高效的解决方案。强烈推荐给需要高质量LED指示灯的用户和企业。如果您对产品有任何疑问或需要进一步技术支持,请联系APEM官方客服获取帮助。

QS101XXHO220参数

参数
视角 45°
透镜类型 散射
Vf-正向电压 220V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 橙色
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售

QS101XXHO220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS101XXHO220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS101XXHO220 QS101XXHO220数据手册

QS101XXHO220封装设计

查看详情并下载
Symbol
Footprint
3D Model
