Q8F1CXXY110E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 110V 圆形,带平顶 扩散 黄色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: Q8F1CXXY110E
供应商: Master
标准整包数: 5
APEM 发光二极管 Q8F1CXXY110E

Q8F1CXXY110E概述


    产品简介

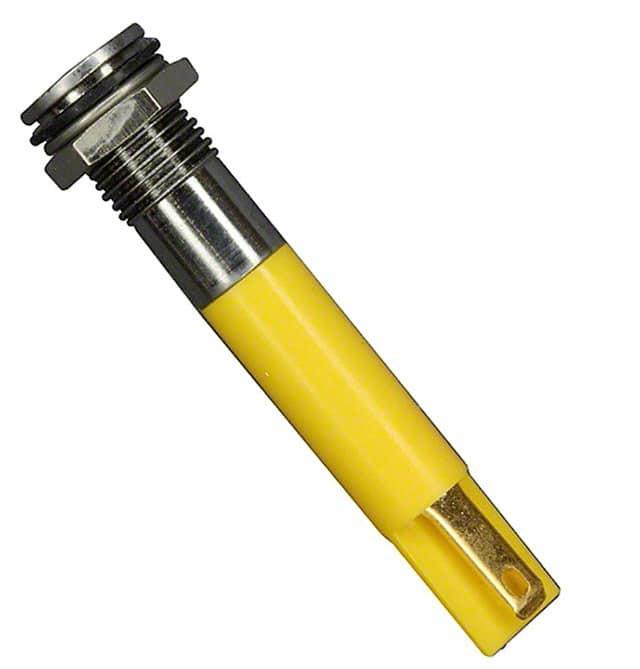

    本产品为一款直径8毫米(Ø8 mm)的面板安装式LED指示灯,适用于各种工业控制面板、仪器仪表和其他需要视觉反馈的应用场合。该系列产品通过不同的颜色编码和光强度选择,能够适应多种复杂的操作环境。其设计旨在提供可靠、高效的指示信号,适用于从消费电子产品到复杂工业自动化系统的广泛应用。

    技术参数


    - 最大反向电压:5 V
    - 视角:30–100°(视具体型号而定)
    - 使用寿命:100,000小时
    - 扭矩:20至25 cNm
    - 最大面板厚度:7 mm
    - 发光二极管规格:
    - 5毫米彩色扩散环氧透镜或透明LED
    - 电气特性:见下表
    | 电压 | 操作电压 | 工作电流 |
    |
    | 0.2V | 1.8至3.3 VDC | 20 mA最大 |
    | 6 VDC | 5.4至6.6 VDC | 20 mA |
    | 12 VDC | 10.8至13.2 VDC | 20 mA |
    | 24 VDC | 21.6至26.4 VDC | 20 mA |
    | 28 VDC | 25.2至30.8 VDC | 20 mA |
    | 110 VAC | 99至121 VAC | 6 mA |
    | 220 VAC | 207至235 VAC | 3 mA |
    - 封装材料:镀镍黄铜前框,可选择明亮铬、黑色铬或磨砂灰表面处理,以及模塑聚碳酸酯后壳

    产品特点和优势


    - 高可靠性:超长寿命达100,000小时
    - 耐环境:具有IP67密封等级(EN60529),可在-30°C至+65°C温度范围内稳定工作
    - 多样化颜色和亮度选项:提供红、绿、黄、蓝、白等颜色,并具备高亮、超亮、超级亮等不同亮度等级
    - 便捷安装:可选凸出、嵌入式或平装式前框,方便不同安装需求
    - 易于集成:多种连接选项,包括焊接端子、快速接线端子、引脚和线缆

    应用案例和使用建议


    该LED指示灯适用于广泛的工业控制面板、测量设备和仪器仪表。例如,在工业机械上使用时,可以选择红色表示故障状态,绿色表示正常运行,黄色表示警告。建议在高温环境下使用时,优先选用超亮LED以确保光线足够穿透灰尘和雾气。此外,在需要高可见度的应用中,可以使用IP67密封版本以提高防水防尘性能。

    兼容性和支持


    - 兼容性:与多种控制系统和传感器兼容,适用于标准电源配置
    - 技术支持:供应商提供详尽的技术文档、样品申请和技术支持服务,帮助客户进行正确的选型和集成

    常见问题与解决方案


    1. 问题:LED指示灯闪烁不稳定
    - 解决方案:检查电源电压是否在规定范围内,确认是否有外部电磁干扰影响。
    2. 问题:LED灯不亮
    - 解决方案:检查电路连接是否正确,确认电阻值是否符合要求;检查LED是否有损坏或接触不良的情况。
    3. 问题:灯珠亮度不足
    - 解决方案:更换高亮度LED型号,确认供电电压是否满足要求;检查灯具周围的遮挡物,确保有足够的光线输出空间。

    总结和推荐


    综上所述,这款直径8毫米的面板安装式LED指示灯凭借其耐用的设计、丰富的功能和广泛应用前景,成为众多工业控制领域的理想选择。特别是针对那些对指示灯可靠性要求较高的应用场景,该系列产品的表现尤为突出。鉴于上述优点,强烈推荐将此款LED指示灯纳入您的采购清单,用于各类高端电子设备和自动化系统中。

Q8F1CXXY110E参数

参数
Vf-正向电压 110V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 黄色
视角 100°
透镜类型 扩散
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q8F1CXXY110E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F1CXXY110E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F1CXXY110E Q8F1CXXY110E数据手册

Q8F1CXXY110E封装设计

查看详情并下载
Symbol
Footprint
3D Model
