IKD0405100

产品分类: 旋转开关
厂牌: APEM

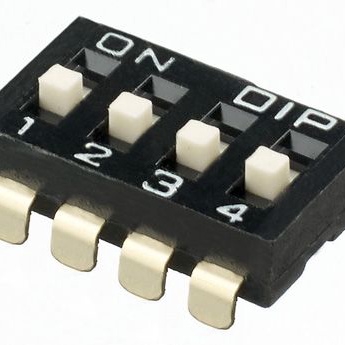

产品描述: APEM DIP开关, 4位置, 四刀单掷触点, 表面, 凸起式,顶部侧边杠杆执行器
供应商型号: 1222973
供应商: 海外现货
标准整包数: 5
APEM 旋转开关 IKD0405100

IKD0405100概述

    APEM IKD系列低轮廓双列开关产品技术手册

    1. 产品简介


    IKD系列是适用于表面贴装和通孔板安装的低轮廓双列开关,提供不同形式的按钮操作,支持各种极数配置(奇数和偶数极数)。此系列产品具有自清洁触点设计和金镀终端,可适应红外再流焊工艺,便于清洗,并且兼容多种材料封装,具备较高的可靠性和稳定性。

    2. 技术参数


    - 最大电流/电压等级:
    - 开关:25mA,24VDC
    - 非开关:100mA,50VDC
    - 初始接触电阻:≤50mΩ
    - 绝缘电阻:≥100MΩ(500VDC)
    - 耐压强度:≥500VAC
    - 电气寿命:2,000次
    - 行程:1mm(0.39英寸)
    - 操作温度范围:-20°C至+85°C
    - 存储温度范围:-40°C至+85°C
    - 材料:外壳及按钮采用UL94-V0级材料,移动接触端子为磷青铜,表面镀金,经过镍屏障处理;终端为金镀层
    - 保护带:聚酰亚胺

    3. 产品特点和优势


    IKD系列开关以其独特的自清洁触点设计著称,能有效防止污垢积累,保持长期稳定运行。金镀层的使用保证了更高的导电性能和抗腐蚀能力。这些特性使得IKD系列特别适合于需要高可靠性的应用场合,如医疗设备、工业自动化系统等。

    4. 应用案例和使用建议


    该系列产品广泛应用于医疗设备、工业自动化系统和消费电子产品中。例如,在医疗监测设备中,可靠的开关可以确保患者的生命体征数据准确无误地传输到监控中心。使用时,建议定期进行功能性测试以确保长期可靠性。此外,在特定的应用环境中,考虑使用IP防护等级高的型号来提高防尘防水性能。

    5. 兼容性和支持


    IKD系列开关支持表面贴装和通孔安装方式,适用于多种封装标准,包括IC管和卷盘包装(IEC 286-3 EIA481A)。APEM公司提供全方位的技术支持和服务,包括样品获取、定制需求和故障排除。

    6. 常见问题与解决方案


    - 问题:如何判断开关是否正常工作?
    解决方案:可以通过万用表测量其接触电阻,确保在规定范围内。
    - 问题:长时间暴露在高温下是否会损坏开关?
    解决方案:不会,IKD系列开关的存储温度可达85°C,适用于大多数环境条件。

    7. 总结和推荐


    总体来看,IKD系列低轮廓双列开关凭借其出色的电气性能和耐用性,成为众多高可靠性应用的理想选择。无论是从技术规格还是从实际应用的角度,都值得推荐给那些寻求高性能开关解决方案的客户。

IKD0405100参数

参数
每层极数 -
开关功能 -
开关配置 4PST
最大交流触点电压 -
最大直流触点电压 -
转档方式 -
触点时间 -
引脚数量 -
安装方式 贴片安装,通孔安装

IKD0405100厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IKD0405100数据手册

厂牌 PDF简要描述 下载
APEM 旋转开关 APEM IKD0405100 IKD0405100数据手册

IKD0405100封装设计

查看详情并下载
Symbol
Footprint
3D Model
