IRC3S422LOS

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM 黑色按钮开关, 面板安装, 瞬时操作, 面板开孔直径14.8mm, 带指示灯, 单刀单掷
供应商型号: 6911596
供应商: 欧时
标准整包数: 1

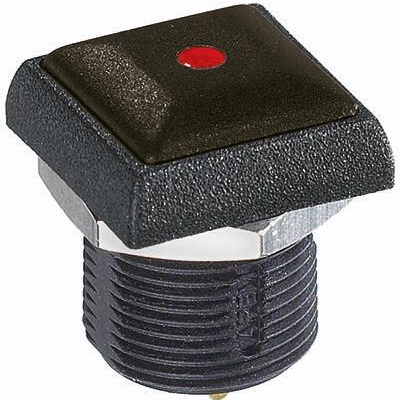

APEM 按钮开关 IRC3S422LOS

IRC3S422LOS概述

    APEM IR系列密封瞬时按钮开关:技术手册解读

    产品简介


    APEM公司的IR系列是直径16毫米套管的密封瞬时按钮开关。此系列根据功能分为两种模型:标准型和微动开关型。这些开关适用于各种需要高防护等级的应用场合,如工业控制、户外设备、及任何可能暴露于恶劣环境中的设备。

    技术参数


    - 环境规格
    - 防护等级:IP67
    - 冲击耐受力:100g(根据IEC 512-4, 测试6c)
    - 振动耐受力:10-500Hz, 10g(根据IEC 512-4, 测试6d)
    - 盐雾测试:IEC 512-6, 测试11f
    - 机械强度(非发光开关):IK06(根据EN 50102, 1焦耳)
    - 工作温度范围:-40°C至+85°C
    - 电气规格
    - 最大电流/电压额定值(电阻负载):银镀金触点(代码4):200mA 48VDC - 200mA 250VAC;银触点(代码2)- 螺钉端子:2A 250VAC - 4A 48VDC
    - 电气寿命:满载情况下500,000次循环
    - 初始接触电阻:最大100mΩ
    - 绝缘电阻:最小1 GΩ(500VDC)
    - 介电强度:1,500 Vrms
    - 接触反弹时间:10ms
    - 材料规格
    - 壳体:阻燃级热塑性塑料UL94-V0
    - 凸轮:聚酰胺6/6
    - 套管/面板:聚酰胺6/6
    - 触点:银镀金(代码4);银触点(螺钉端子)

    产品特点和优势


    - 密封性能:IR系列的密封等级达到IP67,完全防止灰尘进入,并能在1米深的水中保持长达30分钟的防水能力。
    - 多样性:提供多种颜色的前盖、操作头及发光选项,具有广泛的终端选择。
    - 耐用性:具备优良的抗冲击、振动及盐雾能力,适应恶劣环境。
    - 高可靠性:具备高达1,000,000次机械寿命,确保长期稳定运行。

    应用案例和使用建议


    - 应用场景:适用于需要高防护等级的应用场合,如工业控制、户外设备、通信设施、汽车电子等。
    - 使用建议:安装时应确保开关周围无尘且环境湿度适中,以维持最佳性能。同时,根据具体需求选择合适的操作头颜色和发光选项。

    兼容性和支持


    - 兼容性:该系列开关与其他标准电气连接器兼容,可广泛应用于不同类型的电子设备中。
    - 技术支持:厂商提供详尽的技术支持和售后服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题1:安装过程中开关不工作。
    - 解决方案:检查接线是否正确,确保电源电压符合要求。
    - 问题2:开关操作时手感不一致。
    - 解决方案:确认所有部件装配到位,无松动现象。
    - 问题3:开关出现异常发光。
    - 解决方案:确认LED驱动电路正常工作,检查是否有短路或其他电气故障。

    总结和推荐


    总体来看,APEM的IR系列密封瞬时按钮开关以其出色的密封性能、多样化的设计以及高可靠性,在众多应用场景中表现出色。它特别适合需要在恶劣环境下工作的设备。对于追求高性能、高可靠性的用户来说,这款产品是一个值得推荐的选择。

IRC3S422LOS参数

参数
最大直流触点电压 -
面板开孔尺寸 14.8mm
电流额定值 -
开关功能 -
最大交流触点电压 -
开关配置 单刀单掷
执行器类型 按钮式
指示颜色 红色
机械寿命 -
电气寿命 -
安装方式 焊接安装,面板安装

IRC3S422LOS厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IRC3S422LOS数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IRC3S422LOS IRC3S422LOS数据手册

IRC3S422LOS封装设计

查看详情并下载
Symbol
Footprint
3D Model
