IPR3SAD5

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM 黄色按钮开关, 面板安装, 瞬时操作, 面板开孔直径13.6mm, 无指示灯, 单刀单掷
供应商型号: IPR3SAD5
供应商: Master
标准整包数: 1

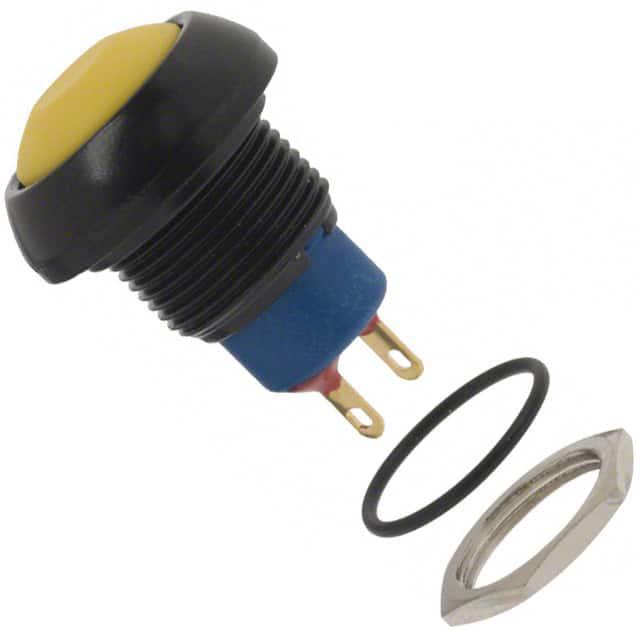

APEM 按钮开关 IPR3SAD5

IPR3SAD5概述


    产品简介


    本篇技术手册详细介绍了一款适用于严苛环境下的按钮开关——IP系列按钮开关。该产品集成了多种独特的功能和优势,旨在满足工业自动化、机械设备控制以及户外应用等多种复杂应用场景的需求。IP系列按钮开关具有防水防尘等级高、抗震抗压能力强等特性,特别适合在严苛环境下长期稳定运行。

    技术参数


    | 参数名称 | 详细规格 |

    | 最大电流/电压等级(电阻负载) | 金镀银触点:5 A 28 VDC, 70,000 周期(仅功能 3)
    0.2 A 48 VDC, 500,000 周期
    0.5 A 48 VAC, 500,000 周期 |
    | 初始接触电阻 | ≤100 mΩ |
    | 绝缘电阻 | ≥1 GΩ @ 500 VDC |
    | 耐压强度 | 1,500 Vrms |
    | 触点反弹 | ≤10 ms |
    | 电气规格 | 针对于 W 端子,电流限制为 400 mA;带灯和不带灯,提供触觉反馈,多种配置可选;平顶圆型操作头用于标记选择。 |
    | 防护等级 | IP67 (无灯) 按照 IEC 60529 标准,IP69K (无灯) 按照 DIN 40050-9 标准,适用于极端条件下的应用。 |

    产品特点和优势


    - 密封性: IP67 和 IP69K 防水防尘标准,确保在极端环境下的可靠性能。
    - 耐用性: 达到 100g 的冲击耐受力和 10-500Hz 范围内 10g 的振动耐受力,符合严格的工业标准。
    - 温度适应性: 工作温度范围宽广,从 -40°C 至 +85°C,适于各种气候条件下使用。
    - 触觉反馈: 提供触觉反馈设计,增强用户体验。

    应用案例和使用建议


    该按钮开关广泛应用于需要高防护等级和机械强度的应用场合,例如自动化生产线、农业机械、户外设备等。安装时,建议参考手册中的推荐安装步骤,以保证最佳性能。例如,在特定的恶劣环境中,建议选择具有更高防护等级的版本,并进行适当的环境测试以验证其适用性。

    兼容性和支持


    - LED规格: 本产品支持多种颜色的LED,且每个LED均需通过用户连接一个电阻器以调节电压。
    - 厂商支持: 厂商提供了详尽的技术文档和支持服务,包括详细的安装指南和故障排查手册,以及必要的技术支持联系信息。

    常见问题与解决方案


    - 问题1: 开关触点偶尔无法正常闭合。
    - 解决方案: 检查连接线是否松动或损坏,并确认所有接线端子正确紧固。必要时,重新检查接线并确保遵循手册中的电气规格要求。

    - 问题2: 开关出现意外开启或关闭现象。
    - 解决方案: 确认开关是否受到外部物理冲击,或者周围环境是否有导致误操作的因素。调整安装位置,避免这些因素的影响。

    总结和推荐


    综上所述,IP系列按钮开关凭借其卓越的防护性能、高可靠性及广泛的温度适应性,在严苛环境下表现优异。无论是对机械耐久性有较高要求的应用场合,还是需要在复杂环境中稳定工作的系统,该产品都能提供可靠的保障。我们强烈推荐此款按钮开关作为此类应用的理想选择。

IPR3SAD5参数

参数
指示颜色 -
电气寿命 500000Cycles
电流额定值 500mA
面板开孔尺寸 圆形-13.60(Dia)
最大直流触点电压 48V
执行器类型 Round Plunger
机械寿命 500000Cycles
最大交流触点电压 48V
开关功能 Off-Mom
开关配置 SPST-NO
长*宽*高 17.5mm(长度)*25.4mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

IPR3SAD5厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IPR3SAD5数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IPR3SAD5 IPR3SAD5数据手册

IPR3SAD5封装设计

查看详情并下载
Symbol
Footprint
3D Model
