IKC0405000

产品分类: 旋转开关
厂牌: APEM
产品描述: APEM DIP开关, 4位置, 四刀单掷触点, 表面, 凹入式,顶部侧边杠杆执行器
供应商型号: 1223004
供应商: 海外现货
标准整包数: 43

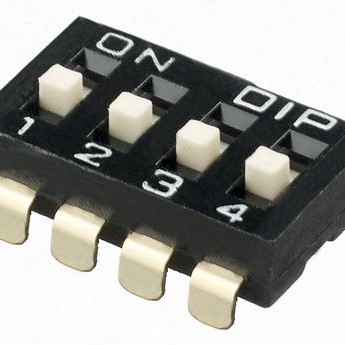

APEM 旋转开关 IKC0405000

IKC0405000概述

    IKC系列表面贴装J弯低轮廓双列开关

    产品简介


    IKC系列是适用于各种电子设备的表面贴装(SMT)J弯低轮廓双列开关。该系列开关具备高集成度、可靠性和灵活性,特别适合需要紧凑设计的应用场合。其主要特点包括标准1.27毫米(0.05英寸)集成电路间距、偶数极数、金镀终端、耐受红外回流焊接和蒸气相焊接能力等。

    技术参数


    - 电流/电压额定值
    - 切换:25mA,24V DC
    - 触点额定值:100mA
    - 初始接触电阻:最大100mΩ
    - 绝缘电阻:最小500MΩ,100V DC条件下
    - 介电强度:最小300V AC,持续60秒
    - 机械寿命:1000次循环
    - 操作力:最大800克力(7.84牛顿)
    - 工作温度:-25°C 至 +70°C
    - 存储温度:-40°C 至 +85°C
    - 外形尺寸:聚酰胺材质,具体尺寸参见附图

    产品特点和优势


    IKC系列开关拥有独特的J弯终端设计,便于焊接和装配。金镀终端不仅提高了接触可靠性,还增强了产品的防腐蚀能力。此外,IKC系列通过了严格的耐温测试,可在广泛的环境条件下稳定工作。这些特点使其在通讯设备、工业控制等领域具有很高的应用价值。

    应用案例和使用建议


    IKC系列开关常用于自动化设备、电信设备、医疗设备等对空间有严格要求的场合。在实际应用中,建议在安装前检查环境条件是否符合产品要求,并注意正确的焊接温度,避免焊接过程中过度的热应力导致损坏。此外,仅顶部带密封的型号适合喷淋清洗。

    兼容性和支持


    IKC系列开关可与多种电路板和插槽兼容。制造商提供了详细的安装指南和技术支持,以确保用户能够顺利使用产品。

    常见问题与解决方案


    - Q:如何避免开关在回流焊接过程中损坏?
    - A:遵循手册中的焊接温度指南,不超过260°C,并且在焊接过程中避免焊剂接触开关表面。

    - Q:如何确保开关的长期可靠性?
    - A:定期检查连接和触点状况,避免长时间暴露在高温、高湿环境中。

    总结和推荐


    IKC系列表面贴装J弯低轮廓双列开关是一款高性能、可靠性和适应性强的产品。它非常适合在需要紧凑设计和高可靠性的场合中使用。无论是从技术参数还是从实际应用的角度来看,这款开关都表现出色,值得推荐。
    希望以上内容能为您的项目提供有价值的参考。如需更多细节或进一步的技术支持,请联系制造商APEM。

IKC0405000参数

参数
每层极数 -
开关功能 -
开关配置 4PST
最大交流触点电压 -
最大直流触点电压 -
转档方式 -
触点时间 -
引脚数量 -
安装方式 贴片安装,通孔安装

IKC0405000厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IKC0405000数据手册

厂牌 PDF简要描述 下载
APEM 旋转开关 APEM IKC0405000 IKC0405000数据手册

IKC0405000封装设计

查看详情并下载
Symbol
Footprint
3D Model
