9633NCDB

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM 黑色按钮开关, 面板安装, 瞬时操作, 面板开孔直径6.5mm, 无指示灯, 单刀单掷
供应商型号: BN-9633NCDB
供应商: 海外现货
标准整包数: 1

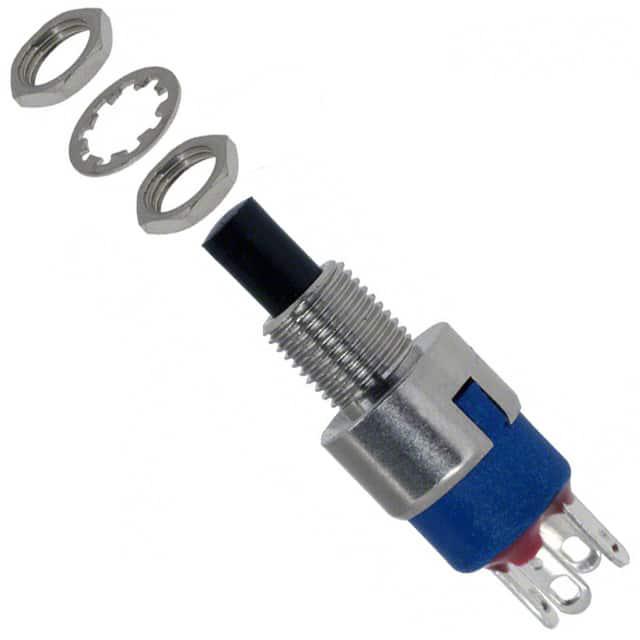

APEM 按钮开关 9633NCDB

9633NCDB概述

    电子元器件产品技术手册:瞬动按钮开关

    1. 产品简介


    本技术手册介绍的是9400-9600系列的瞬动按钮开关(Momentary Pushbutton Switches),主要适用于需要快速响应和高可靠性的电子设备。这些开关广泛应用于工业控制、自动化设备、家用电器和医疗设备等领域,能够提供稳定的开关操作性能。

    2. 技术参数


    | 参数 | 描述 |

    | 最大行程 | 不适用 |
    | 扭矩 | 1.25 Nm (.922 Ft.lb) |
    | 工作温度范围 | -30°C 到 +65°C (-22°F 到 +149°F) |
    | 额定电流/电压 | - 银触点 (A): 1 A / 30 VDC |
    - 金镀层触点 (CD): 100 mA / 30 VDC |
    | 初始接触电阻 | ≤ 50 mΩ |
    | 绝缘电阻 | ≥ 1,000 MΩ (500 VDC) |
    | 耐压强度 | - 端子间: ≥ 1,000 Vrms 50 Hz |
    - 端子与外壳间: ≥ 1,500 Vrms 50 Hz |
    | 电气寿命 | ≥ 250,000 次操作 |

    3. 产品特点和优势


    - 结构材料:开关的外壳采用UL94-V0级阻燃热塑塑料,按钮部分采用玻璃填充聚酰胺,以增强耐用性和可靠性。
    - 接触材料:提供银触点和金镀层铜触点两种选择,提高了开关的导电性和抗磨损性能。
    - 密封选项:提供环氧密封终端,可选配双O形圈前面板密封,增加防尘防水等级。
    - 兼容性:配备标准1/4-40 UNS螺纹套管,适合多种安装需求。

    4. 应用案例和使用建议


    - 应用案例:本系列产品适用于工业控制面板、医疗设备和智能家居系统等场合。
    - 使用建议:对于长期暴露于恶劣环境的应用,建议选用环氧密封终端及双O形圈前面板密封,以确保最佳的密封效果和使用寿命。此外,在设计时考虑合适的扭矩限制,避免因过度施力导致损坏。

    5. 兼容性和支持


    - 兼容性:9400-9600系列的开关与多种终端类型(直插式PC终端、焊接片终端和快接终端)兼容,适合不同的安装需求。
    - 厂商支持:生产商提供详细的技术文档、安装指南和售后服务,支持客户解决问题并提供相应的技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触点氧化 | 定期清洁触点,使用清洁剂如酒精擦拭。 |
    | 按钮操作不顺畅 | 检查内部是否有异物,调整或更换内部零件。 |
    | 密封失效导致进水 | 更换密封部件,确认安装正确无误。 |

    7. 总结和推荐


    总结:9400-9600系列的瞬动按钮开关以其卓越的性能、多样化的配置选项以及出色的环境适应性,成为众多应用场合的理想选择。
    推荐:对于需要高可靠性和长寿命开关的场合,强烈推荐使用此系列产品。通过细致的设计和严格的测试流程,这些开关能够在严苛环境中保持稳定的表现。

9633NCDB参数

参数
开关配置 SPST-NO
面板开孔尺寸 圆形-6.50(Dia)
机械寿命 250000Cycles
开关功能 Off-Mom
电流额定值 100mA(DC)
最大直流触点电压 30V
最大交流触点电压 -
指示颜色 -
执行器类型 圆形,柱塞
电气寿命 250000Cycles
长*宽*高 9.5mm(长度)*9.5mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

9633NCDB厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

9633NCDB数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM 9633NCDB 9633NCDB数据手册

9633NCDB封装设计

查看详情并下载
Symbol
Footprint
3D Model
