9432CDB

产品分类: 按钮开关
厂牌: APEM
产品描述: 圆形,柱塞 开-瞬时 SPST-NC 圆形-直径6.50 250000Cycles 250000Cycles 100mA(DC) 面板安装
供应商型号: HA-9432CDB
供应商: 海外现货
标准整包数: 50

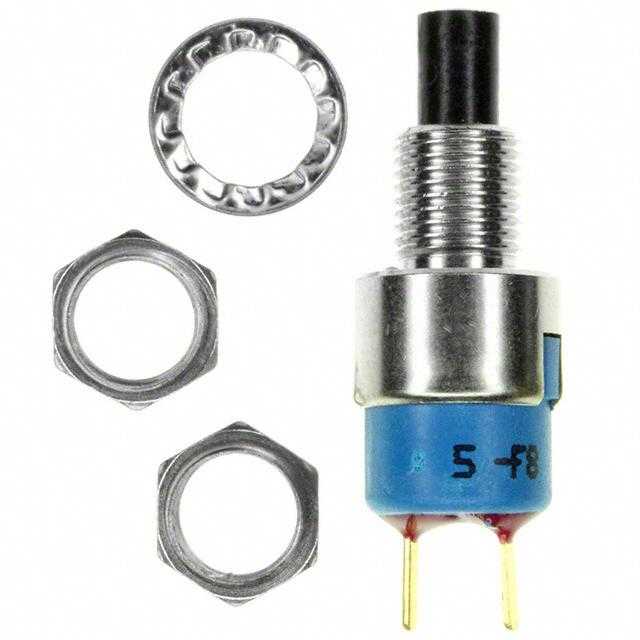

APEM 按钮开关 9432CDB

9432CDB概述


    产品简介


    产品类型:子微型瞬时按压开关
    主要功能:用于需要快速响应和高可靠性的各种控制面板应用
    应用领域:工业控制、自动化设备、电信设备、家用电器等领域

    技术参数


    - 材料:
    - 外壳:PA6T
    - 操作按钮:玻璃纤维增强聚酰胺
    - 套筒:镀镍黄铜
    - 接触点:镀金黄铜(标准配置)
    - 终端密封:环氧树脂

    - 电气特性:
    - 最大电流/电压:100mA / 30V DC(带电阻负载)
    - 初始接触电阻:≤ 30 mΩ
    - 绝缘电阻:≥ 1,000 MΩ(500V DC 测试)
    - 介电强度:最小 500 Vrms @ 50 Hz (端子间);最小 1,000 Vrms @ 50 Hz (端子与框架间)
    - 额定电气寿命:250,000 周期(9100-9200N 和 9500N 型号);100,000 周期(9200N 和 9500 型号)
    - 一般规格:
    - 扭矩:最大 0.5 Nm
    - 工作温度范围:-30°C 至 +65°C
    - 面板厚度:最大 1.50 mm
    - 行程:总行程 1.10 mm 至 1.80 mm,预行程 0.80 mm 至 1.00 mm,过行程 0.30 mm 至 0.75 mm

    产品特点和优势


    1. 自清洁和触点:该系列产品采用了自清洁和推式触点设计,提高了长期使用的可靠性。
    2. 多种操作模式:提供水平或垂直安装版本,满足不同安装需求。
    3. 高精度密封:环氧树脂终端密封和前面板密封(可选)提供了优秀的防尘防水性能。
    4. 坚固耐用:额定电气寿命长达数十万次,适合工业应用中的频繁操作。

    应用案例和使用建议


    应用案例:该系列开关广泛应用于工业自动化控制系统、家用电器及通信设备中,如机床控制面板、电梯控制面板等。
    使用建议:
    1. 在选择安装位置时,需确保有足够的空间以满足行程要求。
    2. 确认所使用的面板材料厚度不超过 1.50 mm,以确保良好的安装效果。
    3. 如需保护环境,可考虑使用密封套,增加防护等级。

    兼容性和支持


    兼容性:该系列产品与多种硬件配件兼容,包括螺纹套管、直角终端、平端终端和焊脚。
    支持:制造商提供详尽的技术文档和安装指南,同时提供专业的技术支持服务。

    常见问题与解决方案


    1. Q: 开关在高湿度环境下运行不正常?
    - A: 可能是由于水分渗透引起的,建议采用密封套进行防护。

    2. Q: 产品寿命短于预期?
    - A: 检查安装是否正确,确认没有过大的扭矩施加于按钮上。此外,操作频率是否超过了产品额定寿命。

    总结和推荐


    产品综合评估:B2-9000 系列子微型瞬时按压开关以其出色的可靠性、多样化的安装方式和广泛的适用性脱颖而出。其高精度密封设计和坚固耐用性使其成为工业应用的理想选择。
    推荐:强烈推荐在需要高可靠性和长使用寿命的应用场合中使用此款开关,特别是在对环境条件有较高要求的环境中。

9432CDB参数

参数
电气寿命 250000Cycles
电流额定值 100mA(DC)
执行器类型 圆形,柱塞
最大交流触点电压 -
开关功能 开-瞬时
机械寿命 250000Cycles
面板开孔尺寸 圆形-直径6.50
开关配置 SPST-NC
指示颜色 -
最大直流触点电压 -
安装方式 面板安装
零件状态 在售

9432CDB厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

9432CDB数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM 9432CDB 9432CDB数据手册

9432CDB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 8.84 ¥ 74.8748
100+ $ 5.525 ¥ 46.7968
150+ $ 5.434 ¥ 46.026
250+ $ 5.33 ¥ 45.1451
500+ $ 5.083 ¥ 43.053
1000+ $ 3.991 ¥ 33.8038
2500+ $ 3.757 ¥ 31.8218
库存: 369
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 3743.74
直接购买
加入购物车
