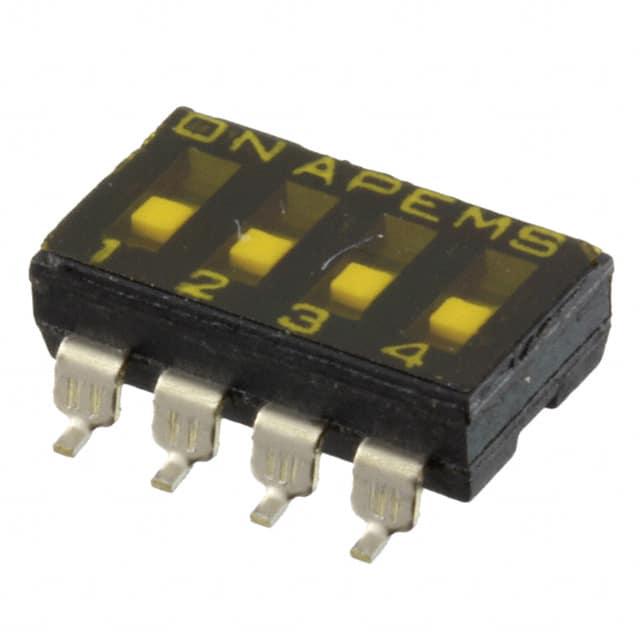

DMR04TTR

产品分类: 拨码开关
厂牌: APEM
产品描述: 2000Cycles 2000Cycles 25mA DIP 贴片安装,黏合安装 11.1mm(长度)*3.7mm(高度)
供应商型号: N-DMR04TTR
供应商: 云汉优选
标准整包数: 1
APEM 拨码开关 DMR04TTR

DMR04TTR概述

    高可靠性双接触SPST标准DIP开关技术手册

    产品简介


    本产品为高可靠性双接触单刀单掷(SPST)标准双列直插式(DIP)开关,广泛应用于需要高度可靠性的电子产品中,例如通信设备、工业控制设备及医疗设备。通过提供稳定的电连接,确保电子系统的正常运行。

    技术参数


    | 参数 | 描述 |

    | 电气寿命 | 每个开关至少可操作2000次,电流24 VDC,25 mA |
    | 非切换接触额定值 | 非切换状态下的电流承载能力为100 mA,电压50 VDC |
    | 切换接触额定值 | 切换状态下的电流承载能力为25 mA,电压24 VDC |
    | 接触电阻 | 在电流100 mA条件下,初始接触电阻最大为50毫欧姆,寿命测试后最大为100毫欧姆 |
    | 绝缘电阻 | 最小绝缘电阻为100兆欧姆,测试电压为500 VDC |
    | 耐压强度 | 能承受500 VAC的电压,持续时间1分钟 |
    | 容量 | 相邻端子间的最大电容为5皮法 |
    | 机械寿命 | 每个开关至少可操作2000次 |
    | 操作力 | 最大操作力为1000克 |
    | 振动 | 符合MIL-STD-202F Method 201A标准,频率范围10-55 Hz |
    | 冲击 | 符合MIL-STD-202F Method 213B标准,峰值加速度为50G,持续时间为11毫秒 |
    | 工作温度范围 | -20°C至85°C |

    产品特点和优势


    1. 高可靠性:经过严格的耐振动和冲击测试,确保在恶劣环境中仍能稳定运行。
    2. 自清洁接触:有效防止氧化和污垢积累,确保长期可靠的电连接。
    3. 多位置选择:根据不同的应用需求,提供了多种位置选项。
    4. 工艺兼容性强:支持波峰焊接和手工焊接,易于集成到不同类型的电路板中。
    5. 良好的热稳定性:能够在广泛的温度范围内正常工作,适用于各种环境条件。

    应用案例和使用建议


    这些开关可以用于各种需要精确控制和稳定连接的应用场合。例如,在工业控制系统中,它们可以作为继电器,用于切换电路。在医疗设备中,它们可用于电源开关。为了确保最佳性能,建议在焊接时保持开关处于关闭状态,并在焊后进行适当的清洗。对于复杂的系统集成,可能需要考虑散热和空间布局。

    兼容性和支持


    该产品支持标准IC管式包装和卷带式包装,适用于自动化生产和手动装配。对于使用卷带包装的型号,可以在产品型号末尾添加“TR”。制造商提供了详尽的技术支持和售后保障,以确保用户能够顺利使用产品并获得必要的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关寿命不足 | 确保焊接温度不超过350°C,焊接时间不超过2秒 |
    | 操作力过大 | 检查是否有足够的空间让弹簧正常工作 |
    | 接触不良 | 使用合适的清洗方法,如喷淋清洗 |
    | 阻值异常增加 | 检查是否有灰尘或杂质进入接点区域 |

    总结和推荐


    这款高可靠性双接触SPST标准DIP开关在设计上充分考虑了可靠性、耐用性和易用性。它不仅满足了现代电子设备对稳定连接的需求,而且通过出色的电气和机械性能赢得了市场的认可。无论是在工业控制、通信设备还是医疗仪器中,这些开关都能提供可靠的性能。我们强烈推荐这一产品给那些对开关质量要求严格的项目。

DMR04TTR参数

参数
电压额定值 -
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 25mA
长*宽*高 11.1mm(长度)*3.7mm(高度)
通用封装 DIP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DMR04TTR厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

DMR04TTR数据手册

厂牌 PDF简要描述 下载
APEM 拨码开关 APEM DMR04TTR DMR04TTR数据手册

DMR04TTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
