IMR7Z422

产品分类: 按钮开关
厂牌: APEM
产品描述: 圆头,圆形,按钮 开-瞬时 SPDT 圆形-直径13.60 1000000Cycles 28V 25000Cycles 3A(DC) SPDT 面板安装 17.5mm*12mm*29mm
供应商型号: IMR7Z422
供应商: Master
标准整包数: 1
APEM 按钮开关 IMR7Z422

IMR7Z422概述


    产品简介

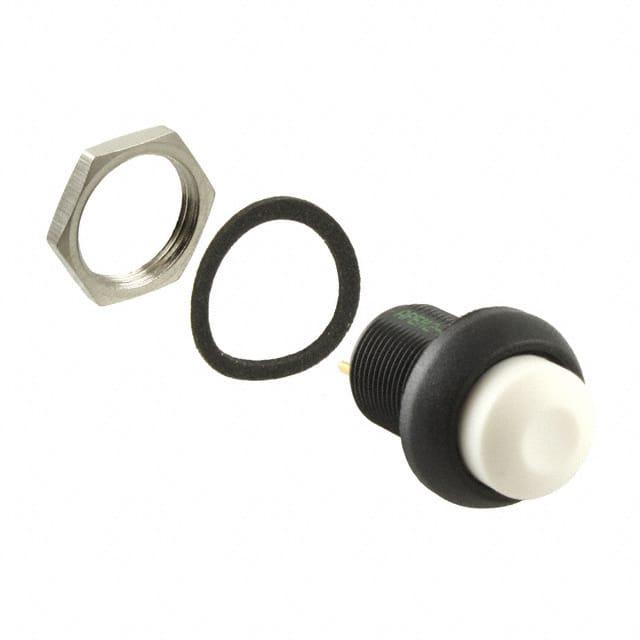

    本文介绍的是密封型快动按钮开关,适用于面板安装。这些开关设计用于工业自动化设备、机械设备以及各种控制面板中的关键操作和指示。它们具有高电流电压评级,能够承受恶劣的工作环境,并提供良好的密封性以防止灰尘、水和其他污染物的侵入。

    技术参数


    | 参数 | 描述 |

    | 材料 | 外壳:聚酰胺 4/6
    操作杆:聚酰胺 6/6
    衬套/表圈:聚酰胺 6/6
    触点:银镀金
    端子密封:环氧树脂 |
    | 额定最大电流/电压 | 3 A @ 28 VDC (电阻负载) |
    | 初始接触电阻 | 最大 100 mΩ |
    | 绝缘电阻 | 在 500 VDC 下最小 1 GΩ |
    | 介电强度 | 两个端子之间的 500 Vrms |
    | 电气寿命 | 满载条件下 25,000 次 |
    | 密封等级 | IP67(符合 IEC 60529) |
    | 触觉反馈 | 按钮按下时提供可听点击声 |

    产品特点和优势


    - 密封性:IP67 级别,能防尘防水,适用于各种恶劣环境。
    - 机械强度:抗冲击能力高达 50 g(符合 IEC 68-2-27)。
    - 耐腐蚀性:通过 IEC 512-6,测试 11f。
    - 宽工作温度范围:-40°C 至 +85°C。
    - 耐用性:低级或机械寿命达 1,000,000 次。
    - 安装便捷:标准和减少表圈选项,便于不同面板厚度的安装。

    应用案例和使用建议


    此款密封型快动按钮开关广泛应用于工业自动化设备、机械设备以及各类控制面板。在需要可靠反馈和良好密封性的场合下表现优异。例如,在户外控制箱中,这种开关可以有效防止雨水和尘埃进入,确保设备稳定运行。使用建议是根据具体应用场景选择合适的颜色和尺寸,并考虑是否有特殊认证需求(如 UL 认证)。

    兼容性和支持


    该产品可与多种电气连接方式兼容,包括直插式连接和快速连接终端。制造商提供了标准硬件套件(如平垫圈、O形环和金属六角螺母),以及按需定制的塑料螺母。对于特殊需求,用户可以联系工厂获取更多信息和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中螺母紧固过度导致外壳损坏 | 使用正确规格的螺母,不要过度拧紧。 |
    | 开关触点磨损严重 | 检查是否有过度电流负载,确保不超过额定电流。 |
    | 密封失效导致灰尘进入 | 检查是否有损坏或老化,及时更换密封件。 |

    总结和推荐


    综上所述,这款密封型快动按钮开关凭借其出色的密封性能、高耐用性和宽广的工作温度范围,在工业应用中表现出色。特别适合于户外或恶劣环境下的设备控制。推荐用户根据具体需求选择合适的产品型号和配件,并注意正确的安装和维护。该产品在市场上的竞争力强,是工业自动化领域的重要选择。

IMR7Z422参数

参数
开关功能 开-瞬时
面板开孔尺寸 圆形-直径13.60
开关配置 SPDT
最大直流触点电压 28V
指示颜色 -
电气寿命 25000Cycles
最大交流触点电压 -
机械寿命 1000000Cycles
执行器类型 圆头,圆形,按钮
电流额定值 3A(DC)
长*宽*高 17.5mm*12mm*29mm
通用封装 SPDT
安装方式 面板安装
零件状态 在售
包装方式 散装

IMR7Z422厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IMR7Z422数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IMR7Z422 IMR7Z422数据手册

IMR7Z422封装设计

查看详情并下载
Symbol
Footprint
3D Model
