IPR1SAD0LOS105

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM 银色按钮开关, 面板安装, 闭锁操作, 面板开孔直径12.9mm, 带指示灯, 单刀单掷
供应商型号: 6917929
供应商: 欧时
标准整包数: 1

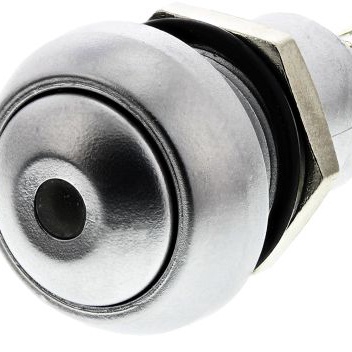

APEM 按钮开关 IPR1SAD0LOS105

IPR1SAD0LOS105概述

    电子元器件技术手册:APEM IP系列拉式按钮开关

    产品简介


    APEM公司推出的IP系列拉式按钮开关专为严苛环境设计,具备可靠的自锁功能,广泛应用于工业控制、机械设备、自动化系统等领域。这些开关具有多种颜色选择和安装方式,可满足不同的用户需求。IP系列的按钮开关分为圆形和平面两种外观设计,提供标准焊接端子和引线端子两种接线选项。

    技术参数


    1. 基本规格
    - 保护等级:IP67
    - 冲击抵抗:100g(IEC 512-4, 测试6c)
    - 振动抵抗:10-500Hz,10g(IEC 512-4, 测试6d)
    - 耐盐雾腐蚀:IEC 512-6,测试11f
    - 罗马坚固度(非照明开关):IK06(EN 50102, 1焦耳)
    2. 电气与通用规格
    - 最大电流/电压额定值:100mA 24VDC,寿命预期200,000次;2A 125VAC,寿命预期10,000次(UL 1054认证)
    - 初始接触电阻:≤100mΩ
    - 绝缘电阻:≥1GΩ(500VDC)
    - 额定温度范围:-40°C至+85°C
    - 行程总长度:2.5mm
    - 操作力:5.5N ± 1N
    - 触点反弹时间:≤10ms
    - 焊接温度:最大320°C,持续3秒
    3. LED组件规格
    - 颜色及参数:超级红色、黄色、绿色、蓝色
    - 前向电流:20mA(超级红色)、20mA(黄色)、10mA(绿色)、10mA(蓝色)
    - 前向电压:2V(超级红色、黄色、绿色)、3.5V(蓝色)
    - 最大光强度:180mcd(超级红色)、280mcd(黄色)、28mcd(绿色)、22mcd(蓝色)

    产品特点和优势


    - 可靠的自锁功能:按钮操作后自动锁定在“开启”位置,无需持续按压。
    - 紧凑设计:外壳深度小于20mm,适合空间受限的应用场合。
    - 密封等级高:IP67防护等级,适合恶劣环境下的使用。
    - 多样的颜色和标识选项:多种LED颜色和标记选项,易于识别和区分。
    - 卓越的耐用性:通过严格的冲击、振动和耐腐蚀测试,确保长时间可靠运行。

    应用案例和使用建议


    - 工业控制系统:用于机器状态指示、紧急停止、模式切换等功能。
    - 交通信号灯:控制交通灯的亮灭。
    - 农业机械:用于启动、停止等功能。
    使用建议:
    - 在潮湿环境中使用时,确保外壳密封良好。
    - 根据具体应用场景选择合适的LED颜色。
    - 确保LED连接符合要求的电阻值以保证最佳性能。

    兼容性和支持


    - 兼容性:与多种电子设备和其他IP系列开关兼容。
    - 支持:提供详细的技术文档和售后支持,确保客户顺利使用产品。

    常见问题与解决方案


    1. Q: 如何确保LED工作正常?
    - A: 使用正确的电阻值连接LED,根据供电电压计算所需的阻值。
    2. Q: 开关在低温环境下工作不正常怎么办?
    - A: 确认开关已达到工作温度范围,必要时使用加热装置预热。
    3. Q: 按钮按压时出现异常声音或无法自锁怎么办?
    - A: 检查安装是否正确,确认螺丝拧紧程度,重新测试。

    总结和推荐


    APEM IP系列拉式按钮开关凭借其高防护等级、可靠的自锁机制以及多样化的设计选项,在工业和自动化领域中表现卓越。虽然初期投资较高,但其出色的耐用性和多功能性使其成为理想的选择。对于需要在恶劣环境下稳定工作的场合,强烈推荐选用APEM IP系列拉式按钮开关。

IPR1SAD0LOS105参数

参数
指示颜色 红色
面板开孔尺寸 12.9mm
最大交流触点电压 -
开关功能 -
执行器类型 按钮式
机械寿命 -
电气寿命 -
开关配置 单刀单掷
最大直流触点电压 -
电流额定值 -
安装方式 焊接安装,面板安装

IPR1SAD0LOS105厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IPR1SAD0LOS105数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IPR1SAD0LOS105 IPR1SAD0LOS105数据手册

IPR1SAD0LOS105封装设计

查看详情并下载
Symbol
Footprint
3D Model
