KH146AAZXXG12NXXXXXX

产品分类: 翘板开关
厂牌: APEM
产品描述: On-On DPDT 150000Cycles 10000Cycles 10A(DC) DPST 卡入式安装,按扣安装,焊接安装,面板安装
供应商型号: N-KH146AAZXXG12NXXXXXX
供应商: 云汉优选
标准整包数: 1

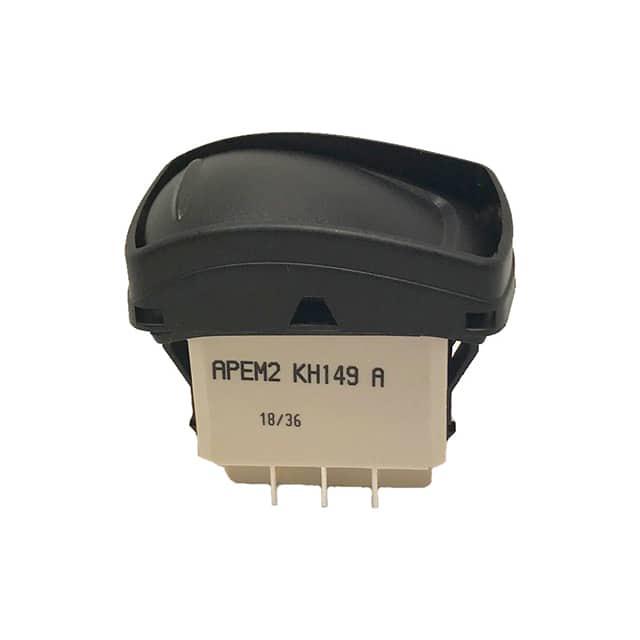

APEM 翘板开关 KH146AAZXXG12NXXXXXX

KH146AAZXXG12NXXXXXX概述


    产品简介


    产品类型: 面板开关
    主要功能: 防护盖面板摇杆开关
    应用领域: 适用于各种需要高防护等级的工业和汽车控制面板,如空调系统、风挡除霜、车灯控制系统等。

    技术参数


    - 防护等级: IP69K,符合DIN 40050-9标准
    - 盐雾测试: 96小时,符合IEC 512-6标准,测试11f
    - 振动测试: 10-500 Hz / 10 g,符合IEC 60068-2-6标准
    - 操作温度范围: -40°C 到 +85°C (-40°F 到 +185°F)
    - 机械寿命: 最少150,000个循环
    - 面板厚度: 0.8 mm 至 4.6 mm,推荐厚度在2 mm 和 3.5 mm之间
    - 额定电流/电压(电阻负载):
    - 银镀接触点:5 A 24 VDC,100,000次循环
    - 10 A 24 VDC,10,000次循环(仅限终端6.35 x 0.8)
    - 金镀接触点:20 mA 12 V,150,000次循环
    - 额定电流/电压(灯泡负载,银接触点):
    - 功能6:100 W 24 VDC,10,000次循环
    - 其他功能:60 W 24 VDC,10,000次循环
    - 初始接触电阻: 最大10 mΩ
    - 绝缘电阻: 最小1,000 MΩ,施加500 VDC
    - 介电强度: 最小2,000 Vrms 50 Hz,终端之间

    产品特点和优势


    这款面板开关具备卓越的防护能力,能够承受恶劣的工作环境,如高湿度、高盐分以及剧烈振动。此外,其接触电阻低、机械寿命长,能够在各种条件下稳定工作。特别适合在汽车、工业自动化等领域使用。

    应用案例和使用建议


    应用案例:
    - 工业自动化: 在自动生产线中用于控制机器运行状态。
    - 汽车应用: 用于空调系统、风挡除霜等功能的控制面板。
    - 船舶行业: 在需要高防护等级的环境下使用。
    使用建议:
    - 根据推荐的面板厚度选择合适的安装面板,确保最佳的工作效果。
    - 定期检查防护盖的状态,确保防护效果。
    - 确保电源连接正确,以避免过载。

    兼容性和支持


    兼容性:
    - 该面板开关可以与多种不同类型的终端配合使用,例如快速连接终端(6.35x0.8、2.8x0.8)以及焊料终端。
    - 可以与U2292、U3152等连接器搭配使用。
    支持:
    - 厂商提供详细的使用说明和技术支持,帮助客户解决在安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    问题1: 开关无法正常启动。
    解决方案: 检查电源连接是否正确,确认接线无误。
    问题2: 开关使用寿命短。
    解决方案: 确认安装面板厚度是否在推荐范围内,定期进行维护检查。
    问题3: 开关防护盖损坏。
    解决方案: 更换防护盖,确保防护盖安装正确。

    总结和推荐


    综上所述,这款面板开关具有出色的防护性能和长寿命,适用于各种恶劣环境下的工业和汽车应用。其丰富的终端选项和可靠的制造质量使其成为市场上极具竞争力的产品。强烈推荐使用此款面板开关,特别是在需要高防护等级和稳定性的应用场景中。

KH146AAZXXG12NXXXXXX参数

参数
电流额定值 10A(DC)
电气寿命 10000Cycles
机械寿命 150000Cycles
开关功能 On-On
指示颜色 -
开关配置 DPDT
触点样式 DPST
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

KH146AAZXXG12NXXXXXX厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

KH146AAZXXG12NXXXXXX数据手册

厂牌 PDF简要描述 下载
APEM 翘板开关 APEM KH146AAZXXG12NXXXXXX KH146AAZXXG12NXXXXXX数据手册

KH146AAZXXG12NXXXXXX封装设计

查看详情并下载
Symbol
Footprint
3D Model
