IPR3SAD3L0G

产品分类: 按钮开关
厂牌: APEM

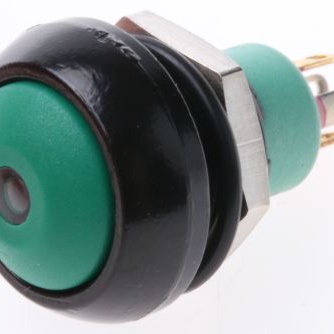

产品描述: APEM 绿色按钮开关, 面板安装, 瞬时操作, 面板开孔直径13.6mm, 带指示灯, 单刀单掷
供应商型号: 642-IPR3SAD3L0G
供应商: Mouser
标准整包数: 1

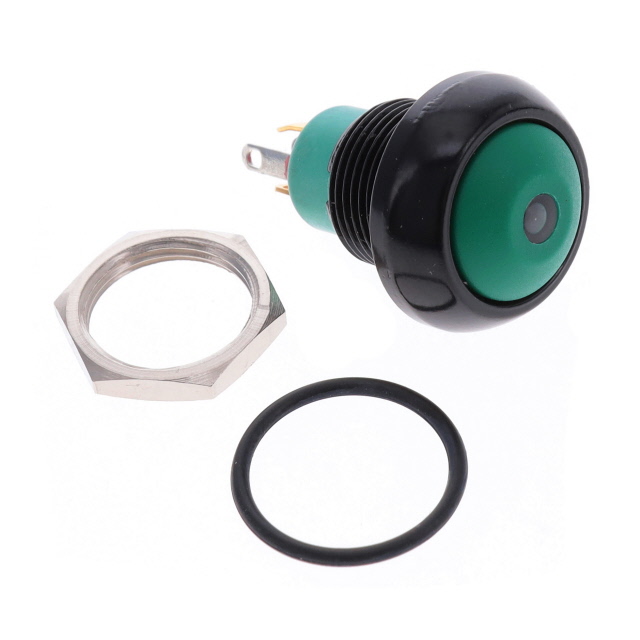

APEM 按钮开关 IPR3SAD3L0G

IPR3SAD3L0G概述


    产品简介


    这款电子元器件是一款适用于恶劣环境的按钮开关(IP系列),主要应用于工业控制、自动化设备、仪器仪表等领域。它具有出色的防水防尘性能,能够在极端环境下稳定工作。产品设计包括标准圆形和平面型,提供多种颜色和形状选择,以满足不同应用需求。

    技术参数


    - 电流/电压额定值(带电阻负载,金镀银触点):
    - 5 A @ 28 VDC,仅限功能3,70,000次循环
    - 0.2 A @ 48 VDC,500,000次循环
    - 0.5 A @ 48 VAC,500,000次循环
    - 初始接触电阻: ≤ 100 mΩ
    - 绝缘电阻: ≥ 1 GΩ @ 500 VDC
    - 介电强度: 1,500 Vrms
    - 接触弹跳: ≤ 10 ms
    - LED色号及规格:
    - 超红(L0S): 20 mA, 2.1 V / 2.3 V
    - 黄色(L0Y): 20 mA, 2.1 V / 2.3 V
    - 绿色(L0G): 20 mA, 2.1 V / 2.3 V
    - 蓝色(L0B): 20 mA, 3.2 V / 3.8 V
    - 白色(L0W): 20 mA, 3.35 V / 4.25 V
    - 红/绿(LSG): 20 mA, 红:1.95 V / 绿:2.1 V / 2.5 V
    - 黄/绿(LYG): 20 mA, 黄:2 V / 绿:2.1 V / 2.5 V

    产品特点和优势


    - 防护等级: IP67/IP69K,确保在严苛环境中防水防尘。
    - 抗震能力: 100 g,符合IEC 512-4标准。
    - 抗振动能力: 10-500 Hz,10 g,符合IEC 512-4标准。
    - 盐雾测试: 符合IEC 512-6标准。
    - 机械强度: IK06,符合EN 62262标准。
    - 操作温度范围: -40°C至+85°C。

    应用案例和使用建议


    - 工业控制: 在需要高可靠性的工业控制系统中,此开关可以作为紧急停止按钮或启动按钮,特别是在高湿度或腐蚀性气体环境中。
    - 自动化设备: 可以用于机器人或自动化生产线中的控制面板,确保操作的稳定性和准确性。
    - 使用建议:
    - 确保安装时开关周围环境无尘、无水。
    - 定期检查接线和电气连接,避免松动和短路。
    - 使用适当的防尘套或密封胶,增强防水性能。

    兼容性和支持


    - 兼容性: 与多种电子设备兼容,适合多种安装要求。
    - 支持: 厂商提供详细的技术文档和支持服务,如安装指南、维修手册等。购买后可获得技术支持和售后服务。

    常见问题与解决方案


    - Q: 开关无法正常工作怎么办?
    - A: 检查接线是否正确连接,检查电源电压是否在额定范围内。
    - Q: 触点发黑或损坏怎么办?
    - A: 更换新的开关组件,确保正确安装和接线。
    - Q: 开关频繁触发怎么办?
    - A: 检查安装环境,避免干扰源;如果需要调整触发灵敏度,可以联系技术支持进行调整。

    总结和推荐


    该电子元器件按钮开关具备卓越的防护能力和稳定性,在工业自动化和恶劣环境中表现出色。它的多重防护特性、长寿命以及广泛的适用范围使其成为市场上极具竞争力的产品。强烈推荐在工业控制系统和自动化设备中使用,尤其是在需要高可靠性和稳定性的场合。

IPR3SAD3L0G参数

参数
电气寿命 500000Cycles
电流额定值 -
开关配置 SPST-NO
面板开孔尺寸 圆形-13.60(Dia)
开关功能 Off-Mom
执行器类型 Round Plunger
指示颜色 绿色
最大直流触点电压 48V
机械寿命 -
最大交流触点电压 48V
长*宽*高 17.5mm(长度)*26.3mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

IPR3SAD3L0G厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IPR3SAD3L0G数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IPR3SAD3L0G IPR3SAD3L0G数据手册

IPR3SAD3L0G封装设计

查看详情并下载
Symbol
Footprint
3D Model
