FMC32A2200000

产品分类: 翘板开关
厂牌: APEM
产品描述: Off-Mom SPST-NO 30000Cycles 10000Cycles 4A SPST 卡入式安装,按扣安装,焊接安装,面板安装 21mm(长度)*22.5mm(高度)
供应商型号: FMC32A2200000
供应商: Master
标准整包数: 50

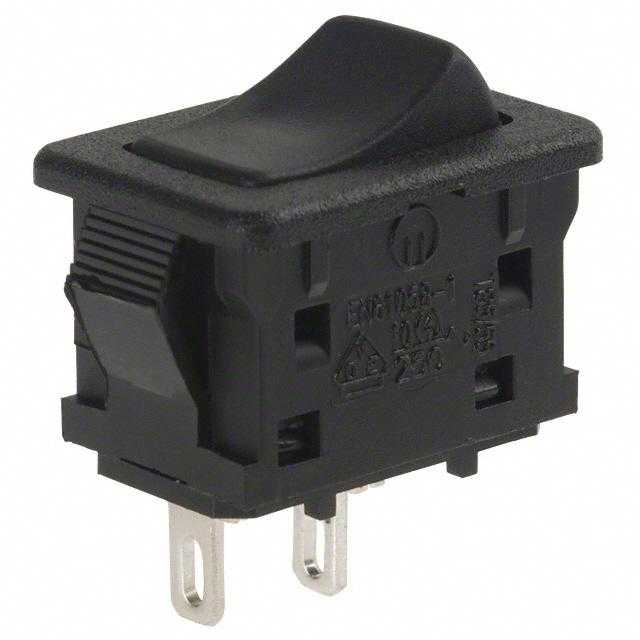

APEM 翘板开关 FMC32A2200000

FMC32A2200000概述

    面板开关技术手册:面板安装式摇杆开关
    本文档将详细介绍由APEM公司生产的面板安装式摇杆开关(型号:SW-FM-1808)的技术规格、特点、应用案例以及使用建议。

    1. 产品简介


    面板安装式摇杆开关是专为需要高可靠性和耐用性的应用场景设计的产品。这类开关广泛应用于家用电器、工业控制系统和汽车电子设备等领域。开关类型包括非照明和照明两种,可根据具体需求进行选择。

    2. 技术参数


    - 批准额定值:
    - VDE:10(4) A 250 VAC T85 °C
    - UL:6 A 250 VAC 和 125 VAC T65°C
    - 最大接触额定值:
    - 功能1和6:如上所示
    - 功能3:4 A 250 VAC
    - 功能8和9:6 A 250 VAC
    - 可选LED类型:
    - 3.3 V (4 V max.) 10 mA LED(需用户自行串联电阻)
    - 5 V 或 12 V LED 带集成电阻
    - 初始接触电阻:最大20 mΩ
    - 绝缘电阻:500 VDC 下最小1,000 MΩ
    - 介电强度:
    - 功能1和6:端子间2,500 Vrms
    - 功能3、8和9:端子间1,500 Vrms
    - 电气寿命:满载情况下10,000次
    - 操作温度范围:-20 °C至+85 °C

    3. 产品特点和优势


    这款面板安装式摇杆开关具有以下特点和优势:
    - 符合VDE和UL标准:确保产品在全球范围内的安全性和可靠性。
    - 双壳体防护:对水分提供额外保护,适合多种环境条件下的使用。
    - 可选密封罩:防止沙尘和飞溅水对开关造成损害。
    - 各种颜色和标记:方便用户根据不同应用需求选择合适的颜色和标记。
    - 多样的终端类型:包括焊接引脚、快速连接端子和直插式PC终端,便于不同安装要求的选择。

    4. 应用案例和使用建议


    该款开关非常适合家用电器和工业控制系统的应用,如洗衣机、空调和工厂自动化设备等。用户可以根据实际情况选择适当的终端类型,并确保正确的接线方式以避免电气故障。例如,在需要防水和防尘的应用环境中,可以选用带密封罩的产品,以提高开关的使用寿命。

    5. 兼容性和支持


    - 兼容性:该开关与常见的家用和工业控制系统的电器部件高度兼容。
    - 支持和维护:APEM公司提供全面的技术支持和售后服务,用户可以通过官方渠道获取详细的使用指导和技术支持。

    6. 常见问题与解决方案


    - 问题:开关在使用一段时间后接触不良
    - 解决方案:检查并清洁开关触点,确保无氧化和灰尘;如仍有问题,可能需要更换新的开关。
    - 问题:LED灯不亮
    - 解决方案:检查电源电压是否符合要求,确认LED与开关之间的正确连接,必要时调整电阻值。

    7. 总结和推荐


    总体而言,面板安装式摇杆开关(型号:SW-FM-1808)是一款高性能、高可靠性的产品,适用于多种应用环境。其坚固的设计、广泛的电气参数范围以及良好的支持服务使其在市场上具有很强的竞争优势。我们强烈推荐此款开关用于各种需要高质量、高稳定性的开关解决方案的应用场合。
    通过以上内容的详细解读,可以看出这款面板安装式摇杆开关在电气特性和环境适应性方面表现出色,能够满足绝大多数用户的需求。希望本文能为您提供有价值的参考。

FMC32A2200000参数

参数
开关配置 SPST-NO
触点样式 SPST
电流额定值 4A
电气寿命 10000Cycles
机械寿命 30000Cycles
开关功能 Off-Mom
指示颜色 -
长*宽*高 21mm(长度)*22.5mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
应用等级 工业级
零件状态 停产
包装方式 散装

FMC32A2200000厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

FMC32A2200000数据手册

厂牌 PDF简要描述 下载
APEM 翘板开关 APEM FMC32A2200000 FMC32A2200000数据手册

FMC32A2200000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 3.2373 ¥ 26.9168
100+ $ 3.0956 ¥ 25.7386
250+ $ 2.8938 ¥ 24.048
500+ $ 2.7747 ¥ 22.7216
1000+ $ 2.7008 ¥ 22.1169
2500+ $ 2.6375 ¥ 21.5985
5000+ $ 2.5953 ¥ 21.2529
7500+ $ 2.5953 ¥ 21.2529
库存: 100
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 1345.84
