Q25Y5SXXR1AE

产品分类:
厂牌: APEM
产品描述:
供应商型号: N-Q25Y5SXXR1AE
供应商: 云汉优选
标准整包数: 1
APEM  Q25Y5SXXR1AE

Q25Y5SXXR1AE概述


    产品简介

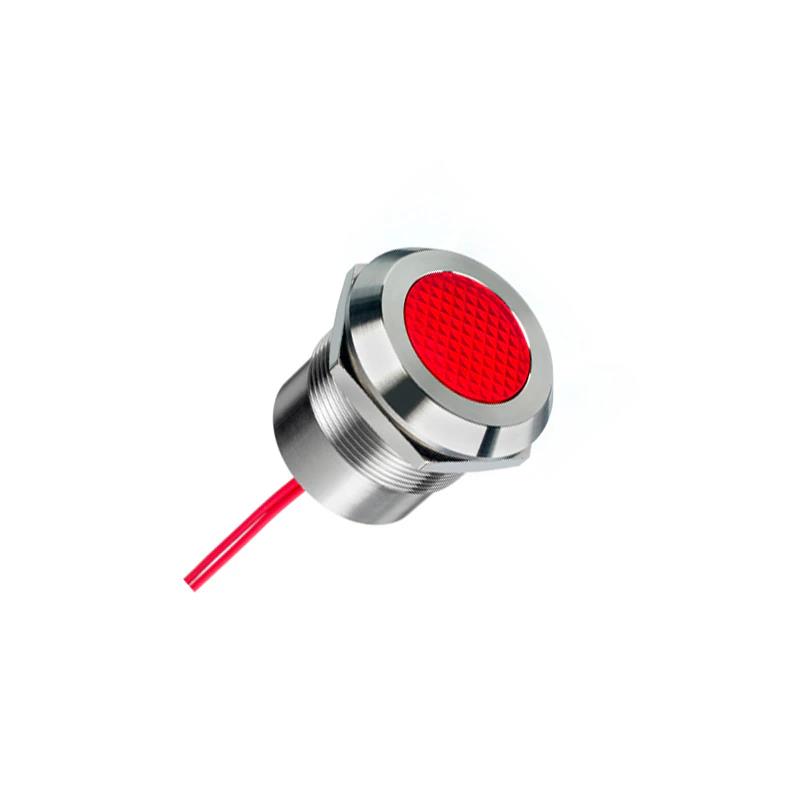

    本产品是一款25毫米面板安装式LED指示灯(Q25系列),适用于各种需要直观显示信号的应用场景。Q25系列LED指示灯以其紧凑的设计和高性能赢得了广泛的应用,广泛用于工业控制、自动化系统、医疗设备及汽车电子等领域。这些指示灯不仅具备出色的亮度和可靠性,还能适应苛刻的工作环境,确保在任何条件下都能稳定工作。

    技术参数


    | 参数 | 描述 |

    | 额定扭矩 | 75 cNm / 0.75 Nm |
    | 外径 | 25 mm |
    | 安装孔直径 | 25 mm |
    | 棱镜镜头 | 18.2 mm 彩色菲涅耳透镜 |
    | 线缆长度 | 200 mm |
    | 接线端子 | 后环氧密封 |
    | 安装螺纹 | M25 x 1.0 |
    | 防护等级 | IP67 & IP69K |
    | 工作电压范围 | 12 V至24 V AC/DC |
    | 电流消耗 | 30 mA(额定) |
    | 视角 | 60° |
    | 最大寿命 | 100,000 小时 |
    | 最大面板厚度 | 9 mm |
    | 绝缘电阻 | 4,000 MΩ (500 VDC) |
    | 常见颜色 | 红色、绿色、黄色、蓝色、白色 |

    产品特点和优势


    - 卓越的防护性能:通过了IP67和IP69K的防护测试,确保在严苛环境中仍能正常工作。
    - 宽温度范围:能够在-40°C至+85°C的工作温度范围内可靠运行,存储温度范围更宽广,可达-40°C至+100°C。
    - 高亮度:采用高品质LED,亮度稳定且长寿命,红光亮度高达5400 mcd,绿光和白光亮度高达6900 mcd,蓝光亮度为2000 mcd。
    - 无极性连接:具有反向电压保护功能,无需考虑正负极连接,便于安装。
    - 耐用材料:不锈钢316L主体,PC镜片,耐油橡胶圈,增强整体耐用性和可靠性。

    应用案例和使用建议


    应用案例
    Q25系列LED指示灯因其优越的防护性能和宽温范围,在工厂自动化系统、医疗器械、户外仪表盘等多个领域广泛应用。例如,在工业控制面板上,这些指示灯可以清晰地显示系统状态,辅助操作人员快速判断设备运行情况。
    使用建议
    - 室内应用:选择标准亮度型号(标准LED),以提供均匀的光线输出。
    - 室外应用:选择超亮或高亮型号(Hyper Bright或Super Bright),以保证在白天可见度良好。
    - 连接方式:请确保接线端子正确安装,以避免由于接线不当引起的故障。
    - 电压保护:避免长时间超过额定电压的20%,以免影响使用寿命。

    兼容性和支持


    Q25系列LED指示灯采用了标准的M25 x 1.0螺纹安装接口,兼容大多数标准面板安装装置。此外,制造商提供了详尽的技术文档和支持服务,帮助用户更好地了解和使用该产品。如需其他长度的线缆或其他定制要求,可联系APTEM咨询。

    常见问题与解决方案


    1. 指示灯无法点亮
    - 原因:检查电源电压是否在12-24V AC/DC范围内,确认接线正确无误。
    - 解决方法:确认电源和接线正确后,尝试更换新的LED指示灯。
    2. 指示灯亮度不足
    - 原因:可能是由于电压未达到额定值或者LED老化导致。
    - 解决方法:确保电压处于规定范围内,若因LED老化导致,建议更换新灯。

    总结和推荐


    综上所述,Q25系列LED指示灯以其出色的设计、稳定的性能和宽泛的应用范围,在同类产品中具有明显的竞争优势。无论是对精度要求高的工业控制系统还是对美观有较高要求的汽车内饰,Q25系列都是一个值得信赖的选择。强烈推荐此产品给需要高效、可靠视觉信号指示的各类应用场景。

Q25Y5SXXR1AE参数

参数
包装方式 托盘

Q25Y5SXXR1AE厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q25Y5SXXR1AE数据手册

厂牌 PDF简要描述 下载
APEM APEM Q25Y5SXXR1AE Q25Y5SXXR1AE数据手册

Q25Y5SXXR1AE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 97.361 ¥ 827.5685
3+ $ 92.8545 ¥ 789.2633
6+ $ 90.219 ¥ 766.8615
库存: 10
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1655.13
