Q12-7P1CXXHR02E

产品分类: 发光二极管
厂牌: APEM
产品描述: 2.2V 圆形,带圆顶 扩散 红色 焊接安装,面板安装
供应商型号: ET-2931081
供应商: 海外现货
标准整包数: 1

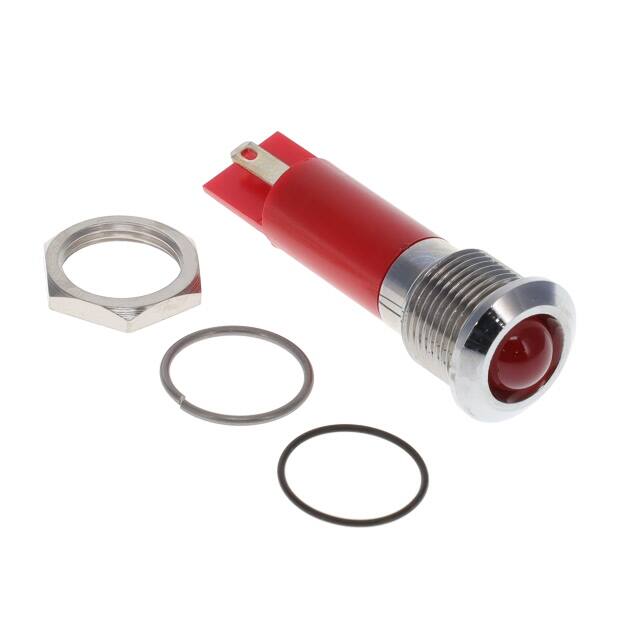

APEM 发光二极管 Q12-7P1CXXHR02E

Q12-7P1CXXHR02E概述

    Q12-7系列半英寸面板安装式LED指示灯技术手册

    1. 产品简介


    Q12-7系列半英寸面板安装式LED指示灯是一种适用于各种控制面板和仪器仪表的高性能LED指示灯。这些指示灯具有多种颜色选项,适用于不同的视觉效果需求。它们广泛应用于工业控制、仪表盘显示、家用电器等领域,为用户提供清晰、可靠的指示信号。

    2. 技术参数


    - 最大反向电压: 5 V
    - 视角: 30°至100°(根据型号而异)
    - 寿命预期: 100,000小时
    - 扭矩: 4 cNm(根据选择项而异)
    - 最大面板厚度: 7 mm
    - 额定电压:
    - 直流电压范围: 2 VDC 至 220 VAC
    - 交流电压范围: 110 VAC 至 220 VAC
    - 终端选项:
    - 焊接引脚/快装端子: 2.8 x 0.8
    - 针脚
    - 导线
    - 后环氧树脂针脚
    - 后环氧树脂导线

    3. 产品特点和优势


    - IP67防护等级(符合EN60529标准),提供良好的防尘防水保护。
    - 温度范围宽广:
    - 塑料后壳: -30°C 至 +65°C (-22°F 至 +149°F)
    - 环氧树脂后壳: -40°C 至 +85°C (-40°F 至 +185°F)
    - 高亮度LED: 可选普通亮度、超亮、超级亮度和超亮。
    - 双色和三色LED: 通过改变极性可以实现不同颜色切换。

    4. 应用案例和使用建议


    - 应用场景: 适用于各种控制面板、汽车仪表板、家用电器等需要视觉指示的应用。
    - 使用建议:
    - 当使用110 VAC或220 VAC时,推荐使用超亮或超级亮LED以确保足够的亮度。
    - 在焊接到快装端子时,请注意焊接温度不要超过300°C且时间不超过3秒,以防止损坏LED。

    5. 兼容性和支持


    - 兼容性: 可以与多种标准的面板安装孔和连接器兼容。
    - 支持: 请联系APEM获取更多技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1: 指示灯无法点亮
    - 解决方案: 检查电源电压是否在指定范围内,确认LED正负极连接正确。
    - 问题2: 指示灯亮度不足
    - 解决方案: 更换更高亮度等级的LED,或检查是否有合适的电阻匹配电压。

    7. 总结和推荐


    Q12-7系列半英寸面板安装式LED指示灯以其宽广的工作温度范围、长寿命和高可靠性,在多个应用领域表现出色。其多样的颜色选项和防护等级使得它非常适合于恶劣环境下的使用。我们强烈推荐在需要高质量LED指示灯的应用中选用此系列产品。

Q12-7P1CXXHR02E参数

参数
视角 -
透镜类型 扩散
Vf-正向电压 2.2V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

Q12-7P1CXXHR02E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q12-7P1CXXHR02E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q12-7P1CXXHR02E Q12-7P1CXXHR02E数据手册

Q12-7P1CXXHR02E封装设计

查看详情并下载
Symbol
Footprint
3D Model
