Q6P1CXXG12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2.2V 圆形,带圆顶 扩散 绿色 焊接安装,面板安装 3mm*3mm*3mm
供应商型号: N-Q6P1CXXG12E
供应商: 云汉优选
标准整包数: 1

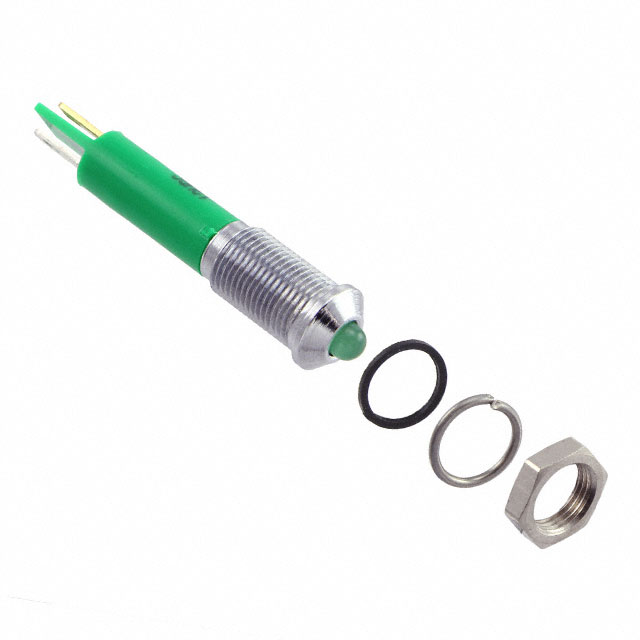

APEM 发光二极管 Q6P1CXXG12E

Q6P1CXXG12E概述

    电子元器件技术手册:Q6系列面板安装式LED指示灯

    1. 产品简介


    Q6系列面板安装式LED指示灯是一种多功能且广泛应用的电子元件。本产品采用镀铬黄铜前框(亮铬、黑铬或亚光灰色)及模塑聚碳酸酯后壳设计,提供了一系列可靠的视觉信号解决方案。适用于各类工业设备、仪表盘以及消费电子产品中作为状态显示和警报提示。

    2. 技术参数


    | 参数 | 规格 |

    | 最大反向电压 | 5 V |
    | 视角 | 30°–100° |
    | 使用寿命 | 100,000 小时 |
    | 扭矩 | 4 cNm |
    | 面板最大厚度 | 7 mm |
    | 操作温度范围 | -30°C 至 +65°C |
    | 存储温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    - IP67密封选项:符合EN60529标准,可防止灰尘和水侵入,适用于各种恶劣环境。
    - 不同发光强度:涵盖普通亮度、超亮和高亮版本,以满足不同应用需求。
    - 多种颜色选择:红、绿、蓝、白等多种颜色可供选择,支持RGB混色应用。
    - 灵活的终端配置:提供焊接引脚、插针或导线连接方式,便于安装和更换。

    4. 应用案例和使用建议


    - 工业控制面板:常用于工厂自动化设备中显示机器运行状态。
    - 汽车仪表盘:可用于指示车辆关键系统的工作状况。
    - 家用电器:例如冰箱、洗衣机等,用以显示机器的工作模式或故障状态。
    使用建议:
    - 根据不同的应用场合,选择合适的LED发光颜色和亮度等级。
    - 安装时确保LED工作电压不超过额定值的10%,以延长使用寿命。

    5. 兼容性和支持


    Q6系列LED指示灯与多数标准面板和电路板兼容。厂商提供全面的技术支持和售后服务,如有任何问题可通过官方渠道联系获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 发光不均匀 | 确认电源稳定,并检查LED安装是否正确。 |
    | 持续点亮时间短 | 确认工作电流不超过规定值,考虑加装限流电阻。 |
    | 密封不良 | 检查是否有损坏或未正确安装的密封圈。 |

    7. 总结和推荐


    Q6系列面板安装式LED指示灯以其出色的耐用性、广泛的适用性和多样化的设计,在众多行业中广受好评。对于需要在严苛环境中工作的设备而言,这款LED指示灯是理想的选择。推荐在需要高可靠性视觉信号的应用中使用此款产品。

Q6P1CXXG12E参数

参数
Vf-正向电压 2.2V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 绿色
视角 100°
透镜类型 扩散
长*宽*高 3mm*3mm*3mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q6P1CXXG12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q6P1CXXG12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q6P1CXXG12E Q6P1CXXG12E数据手册

Q6P1CXXG12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
