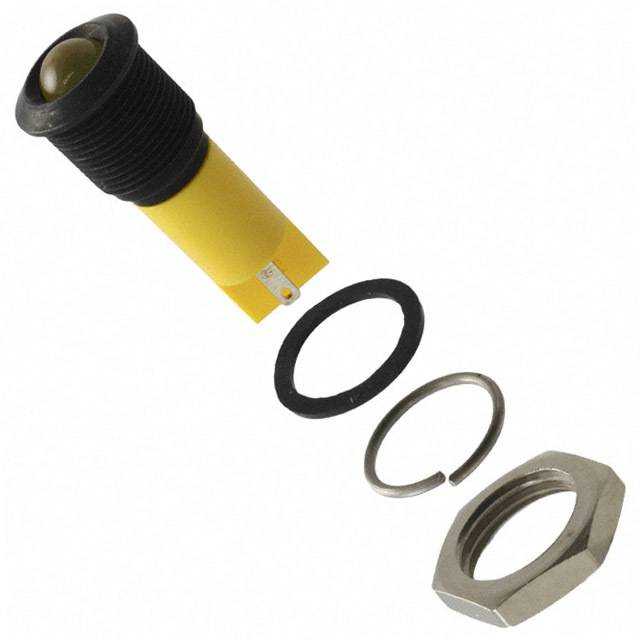

Q16P1BXXY12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 圆形,带圆顶 散射 黄色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: 642-Q16P1BXXY12E
供应商: Mouser
标准整包数: 1
APEM 发光二极管 Q16P1BXXY12E

Q16P1BXXY12E概述

    Q16系列16mm面板安装LED指示灯技术手册

    1. 产品简介


    Q16系列16mm面板安装LED指示灯是一种广泛应用的电子元器件,适用于各种工业和商业领域。该系列产品提供多种颜色选择,并具有高亮度和长寿命的特点。其独特的设计使得它可以轻松集成到各种面板上,适用于汽车、医疗设备、仪器仪表、控制系统等场合。

    2. 技术参数


    - 尺寸:直径16mm
    - 封装类型:面板安装型
    - 最大反向电压:5V
    - 视角范围:30°-100°(视具体型号而定)
    - 使用寿命:10万小时
    - 扭矩限制:75 cNm(根据选项有所不同)
    - 工作温度范围:
    - 后塑料体:-30°C至+65°C(-22°F至+149°F)
    - 后环氧树脂体:-40°C至+85°C(-40°F至+185°F)
    - 最大面板厚度:11mm
    - 额定电压及电流:
    - 2.8V至3.3VDC(不带电阻):最大20mA
    - 6VDC:5.4V至6.6VDC:最大20mA
    - 12VDC:10.8V至13.2VDC:最大20mA
    - 24VDC:21.6V至26.4VDC:最大20mA
    - 28VDC:25.2V至30.8VDC:最大20mA
    - 110VAC:99V至121VAC:6mA
    - 220VAC:207V至235VAC:3mA
    - 发光强度(典型值):
    - 红色HE:80mcd至17,000mcd
    - 绿色:60mcd至11,000mcd
    - 黄色:50mcd至4,000mcd
    - 蓝色:540mcd至2,500mcd
    - 白色:1,000mcd至4,400mcd
    - 橙色:80mcd至2,800mcd
    - 超亮发光强度(典型值):
    - 红色HE:2,800mcd至800mcd
    - 绿色:2,200mcd至250mcd
    - 黄色:1,300mcd至250mcd
    - 橙色:850mcd至200mcd
    - 极性标识:金色终端表示阳极(+),银色终端表示阴极(-)
    - 电线长度:标准长度为200mm,22AWG UL1007,红电线表示阳极(+),黑电线表示阴极(-)

    3. 产品特点和优势


    - 密封选项:提供IP67密封等级(符合EN60529标准),适用于恶劣环境
    - 高可靠性:长时间连续使用可达10万小时,适用于需要长期稳定工作的场合
    - 多功能:支持单色、双色和三色模式,便于灵活配置和应用
    - 易于安装:多种连接方式(焊接端子、快接终端、引脚和导线),便于不同场合的应用
    - 个性化定制:支持秘密直到点亮的聚碳酸酯标签或自定义雕刻,提升产品识别度

    4. 应用案例和使用建议


    - 应用案例:用于汽车仪表盘、工业控制面板、医疗设备上的状态指示灯
    - 使用建议:根据实际应用场景选择合适的安装方式和密封等级,避免过高电压损坏LED;对于不同电压等级的应用,推荐使用超亮或超级亮LED

    5. 兼容性和支持


    - 兼容性:适用于各种16mm面板安装,与标准电线和连接器兼容
    - 支持服务:请联系Apem获取进一步的支持和定制需求,包括特殊长度电缆和连接器

    6. 常见问题与解决方案


    - 问题1:无法正常点亮
    - 解决方案:检查电源电压是否符合要求,确保正确连接阳极和阴极
    - 问题2:发光强度不足
    - 解决方案:确认是否使用超亮或超级亮LED,必要时调整驱动电流
    - 问题3:LED损坏
    - 解决方案:检查是否过压或过流,更换合适额定值的LED

    7. 总结和推荐


    Q16系列16mm面板安装LED指示灯以其高度可靠、多样的颜色选择和个性化定制的优势,在众多应用中表现出色。其IP67密封等级和长寿命使得它非常适合在严苛环境下使用。强烈推荐在需要高性能LED指示灯的应用中使用此产品。

Q16P1BXXY12E参数

参数
测试电流 -
显示颜色 黄色
视角 100°
透镜类型 散射
Vf-正向电压 -
透镜形状 圆形,带圆顶
波长 -
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售

Q16P1BXXY12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q16P1BXXY12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q16P1BXXY12E Q16P1BXXY12E数据手册

Q16P1BXXY12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
