Q8R1BXXR12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 12V 圆形,带圆顶 扩散 红色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: 2494791
供应商: element14
标准整包数: 1

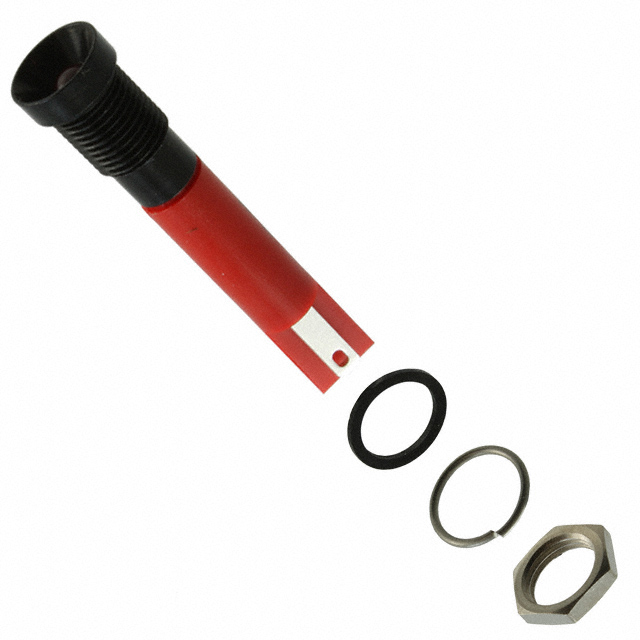

APEM 发光二极管 Q8R1BXXR12E

Q8R1BXXR12E概述


    产品简介


    本电子元器件产品是一款8mm面板安装式LED指示灯(Q8系列)。它主要用于各种显示和指示应用,如工业控制设备、汽车仪表盘和家用电器等。此产品具有多种颜色选项,并提供固定光或闪烁光模式,适用于不同电压范围,包括直流和交流电压。

    技术参数


    - 最大反向电压:5V
    - 视角范围:30°至100°(取决于型号)
    - 使用寿命:100,000小时
    - 扭力:20至25cNm
    - 最大面板厚度:7mm
    - 额定电压及电流:
    - 无电阻时:1.8至3.3VDC,20mA最大值
    - 6VDC:5.4至6.6VDC,20mA
    - 12VDC:10.8至13.2VDC,20mA
    - 24VDC:21.6至26.4VDC,20mA
    - 28VDC:25.2至30.8VDC,20mA
    - 110VAC:99至121VAC,6mA
    - 220VAC:207至235VAC,3mA
    - 密封等级:IP67(符合EN60529标准)
    - 操作及存储温度范围:
    - 塑料后盖:-30°C至+65°C(-22°F至+149°F)
    - 环氧树脂后盖:-40°C至+85°C(-40°F至+185°F)

    产品特点和优势


    - 高亮度选项:支持普通亮度、超亮和极亮三种选项,以适应不同的应用需求。
    - 多颜色选择:红、绿、黄、蓝、白、橙以及双色和三色选择,满足多样化的设计需求。
    - IP67防护等级:确保设备在恶劣环境下也能正常工作。
    - 耐用性:环氧树脂材质确保长寿命。
    - 灵活连接方式:提供焊接螺钉/快速连接器、引脚、线缆等多种终端选项。

    应用案例和使用建议


    该产品广泛应用于各种控制面板和指示系统,例如工业机械控制台、家用电器显示屏和汽车仪表板。例如,在一个工业环境中,该LED指示灯可以用于监控机器运行状态;在汽车中,则可作为燃油指示灯使用。使用时应注意避免过电压,建议使用合适的电阻以调节电流。

    兼容性和支持


    Q8系列LED指示灯与多种类型的电子设备和组件兼容。制造商提供丰富的技术支持,包括详细的技术文档、样品测试和售后服务,确保客户能够充分利用产品性能。

    常见问题与解决方案


    - Q:如何选择正确的LED类型?
    - A:根据具体应用场景选择适当的亮度等级和颜色。需要考虑环境因素、供电电压和电流限制。

    - Q:如何避免LED过热损坏?
    - A:确保不超出最大工作电压10%,并使用合适的电阻以限制电流。

    - Q:产品出现闪烁问题怎么办?
    - A:检查电源稳定性,确认电压在额定范围内,同时检查是否有接触不良的情况。

    总结和推荐


    Q8系列LED指示灯是一款高度可靠的产品,适用于各种复杂环境下的应用。其卓越的亮度选择、多样化的颜色选项和IP67防护等级使其在市场上具备强大的竞争力。对于需要高性能、耐用且灵活的LED指示灯的应用场景,强烈推荐使用该系列产品。

Q8R1BXXR12E参数

参数
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色
视角 100°
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q8R1BXXR12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8R1BXXR12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8R1BXXR12E Q8R1BXXR12E数据手册

Q8R1BXXR12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 113.18
10+ ¥ 85.35
25+ ¥ 81.02
100+ ¥ 71.69
250+ ¥ 70.74
500+ ¥ 65.89
库存: 89
起订量: 1 增量: 0
