首页  >  产品百科  >  QS63XXB12

QS63XXB12

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 蓝色LED面板指示灯, 12V 直流, 20mA, 6mm安装孔径
供应商型号: 7863574
供应商: 海外现货
标准整包数: 1

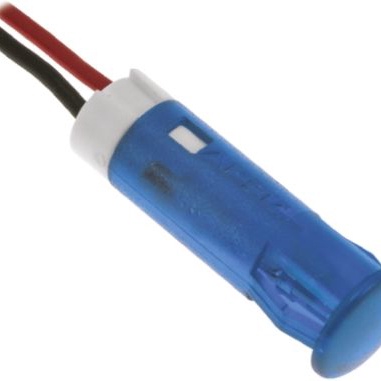

APEM 发光二极管 QS63XXB12

QS63XXB12概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款广泛应用于各种设备和系统的嵌入式面板指示灯。这些LED指示灯具有高亮度和标准亮度两种选项,适用于不同环境和需求。它们主要用于显示设备状态、系统运行情况等,在工业自动化、控制面板、汽车电子等领域有着广泛的应用。

    2. 技术参数


    以下是QS-Series Snap-in Panel Mount LED Indicators的关键技术参数和性能指标:
    | 参数 | 规格 |

    | 颜色 | 红、绿、黄、蓝、橙、白(透明) |
    | 标准亮度强度(mcd) | 红:25, 绿:20, 黄:20, 蓝:800, 橙:30, 白:1200 |
    | 高亮度强度(mcd) | 红:6000, 绿:1200, 黄:380, 蓝:1600, 橙:4100, 白:2500 |
    | 正向电压(V) | 标准亮度:红:2.0, 绿:2.2, 黄:2.1, 蓝:3.3, 橙:2.0, 白:3.3
    高亮度:红:2.2, 绿:3.3, 黄:2.0, 蓝:3.3, 橙:2.2, 白:3.3 |
    | 操作电压范围(V) | 2VDC(无电阻)至 220VAC |
    | 工作电流(mA) | 20mA(除白光和橙光外),其中白光和橙光分别为3mA和6mA |
    | 镜头材料 | 聚碳酸酯(UL94V-0) |
    | 工作温度范围(°C) | 操作温度:-30°C 至 +85°C
    储存温度:-40°C 至 +100°C |

    3. 产品特点和优势


    - 多样化的颜色选择:提供六种基本颜色,满足不同应用场景的需求。
    - 高亮度和标准亮度选项:可选高亮度LED用于户外或光线较强的环境,标准亮度LED适用于一般室内环境。
    - 多种安装尺寸:支持6mm、8mm、10mm 和 12mm 直径的面板开孔尺寸,适用于不同面板厚度。
    - 便捷安装:采用前置面板插装方式,无需额外安装硬件,便于快速安装和更换。
    - 长寿命设计:额定寿命可达100,000小时,确保长时间稳定工作。
    - 兼容性强:电压范围广,可从2VDC到220VAC,适用于不同电压平台。
    - 双色LED选项:通过连接正极和负极可以实现两种颜色切换,增强功能多样性。

    4. 应用案例和使用建议


    QS-Series Snap-in Panel Mount LED Indicators 广泛应用于控制面板、工业自动化设备、汽车电子等领域。例如,在工业控制系统中,通过红色LED指示报警状态,绿色LED指示正常运行,黄色LED指示警告状态。
    使用建议:
    - 在高亮度环境下,推荐使用高亮度LED以保证清晰可见。
    - 在需要双色显示的应用中,可以选择Bi-colour LED进行灵活配置。
    - 对于不同的电压输入,请根据实际需求选择合适的型号,并确保电压匹配。

    5. 兼容性和支持


    - 兼容性:与多种电气特性和电压平台兼容,适用于广泛的应用场景。
    - 技术支持:APEM公司提供全面的技术支持,包括安装指导、故障排查等。

    6. 常见问题与解决方案


    - Q: 如何确定正确的电压?
    - A: 根据所需操作电压范围选择相应的LED指示灯型号。如需定制电压,可联系APEM公司咨询。

    - Q: 如何正确安装?
    - A: 确保面板开孔尺寸与LED指示灯匹配,然后将指示灯直接插入面板中即可。

    - Q: 高亮度LED需要额外的电阻吗?
    - A: 大多数情况下不需要额外的电阻,但某些特殊情况下,客户需自行提供合适的电阻。

    7. 总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 具有丰富的功能、广泛的适用性和强大的可靠性,适用于各类工业和消费电子产品。鉴于其优异的性能和广泛的适用性,我们强烈推荐在各类控制面板和指示灯应用中使用这款产品。

QS63XXB12参数

参数
显示颜色 蓝色
视角 30°
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带凸状顶
波长 -
测试电流 -
长*宽*高 20.3mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS63XXB12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS63XXB12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS63XXB12 QS63XXB12数据手册

QS63XXB12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 42.6218
25+ ¥ 41.3417
50+ ¥ 39.2058
100+ ¥ 38.3773
400+ ¥ 37.5488
库存: 298
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 42.62
