QS101XXO12

产品分类: 发光二极管
厂牌: APEM

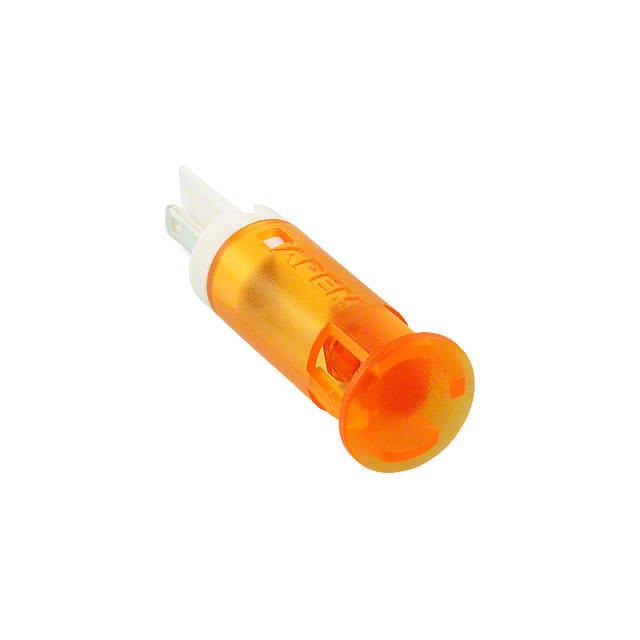

产品描述: APEM 橙色LED面板指示灯, 12V 直流, 20mA, 10mm安装孔径
供应商型号: ET-2450309
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 QS101XXO12

QS101XXO12概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款广泛应用于各种控制面板上的LED指示灯。它们采用快速安装设计,可通过简单的嵌入式安装在前部面板上,无需额外的紧固件。该系列提供多种颜色选择(红色、绿色、黄色、蓝色、橙色、白色),满足不同应用需求。此外,它还提供了高亮度LED选项,适用于需要在日光下清晰可见的应用场合。该系列LED指示灯具有广泛的电压范围(2VDC至220VAC),确保了其在各种环境下的稳定运行。

    技术参数


    | 参数 | 基本LED | 高亮度LED |
    |
    | 颜色 | 红色 | 红色 |
    | 强度 (mcd) | 25 | 6000 |
    | 正向电压 (V) | 2.0 | 2.2 |
    | 强度 (mcd) | 20 | 1200 |
    | 正向电压 (V) | 2.2 | 3.3 |
    | 额定工作电压 (V) | 2VDC (无电阻器) | 10.8至13.2VDC |
    | 操作电流 (mA) | 20 | 20 |
    其他规格包括:
    - 尺寸:6mm、8mm、10mm 和 12mm 直径切口尺寸
    - 电气终端:焊锡端子/快插端子、6mm (2.0 x 0.5mm)、8mm、10mm、12mm (2.8 x 0.8mm) 或电线(标准长度200mm)
    - 视角:30°(标准LED)、45°(高亮度LED)
    - 生命期:100,000小时
    - 工作温度范围:-30°C至+85°C
    - 存储温度范围:-40°C至+100°C

    产品特点和优势


    - 快速安装设计,通过简单的嵌入式安装即可完成面板安装。
    - 提供高亮度LED选项,可在明亮环境中清晰显示。
    - 广泛的电压范围,适合不同的应用环境。
    - 多种颜色选择,可以满足不同的视觉需求。
    - 生命期长,达到100,000小时,保证长期可靠使用。
    - 采用耐高温材料(UL94V-0)制成的透镜和外壳,适应各种环境条件。

    应用案例和使用建议


    该LED指示灯系列广泛应用于各种工业控制系统、机械设备和消费电子产品中。例如,在工业机械中,QS-Series LED指示灯可用于显示机器状态,确保操作人员及时了解设备运行情况。
    使用建议:
    - 在安装时,注意确保LED指示灯正确接线,以避免反向电压导致损坏。
    - 在高亮环境下,考虑使用高亮度LED版本以确保最佳可见性。
    - 使用外部电阻器以控制电流,确保LED的长期稳定性。

    兼容性和支持


    - 兼容性:QS-Series LED指示灯可与其他标准电气组件兼容,如电阻器、继电器等。
    - 支持和维护:APEM公司提供技术支持和售后服务,确保客户在使用过程中能够获得必要的帮助。对于定制需求,也可咨询APEM获取专业建议。

    常见问题与解决方案


    1. 问题:正向电压不匹配
    - 解决方案:检查所使用的电源电压是否符合要求。如果需要,可使用外部电阻器进行调节。

    2. 问题:安装后不亮
    - 解决方案:确认连接正确,检查电源和接地是否良好。如有必要,检查是否有损坏的LED。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款高性能、多功能的LED指示灯,适用于广泛的工业和商业应用。其独特的快速安装设计、高可靠性以及多样化的功能使其在市场上具有很强的竞争力。强烈推荐用于需要高效、可靠指示信号的应用场合。
    综上所述,QS-Series Snap-in Panel Mount LED Indicators是一款值得信赖的产品,特别适合于需要高可靠性且易于安装的项目。

QS101XXO12参数

参数
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 橙色
视角 30°
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS101XXO12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS101XXO12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS101XXO12 QS101XXO12数据手册

QS101XXO12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.7725 ¥ 124.8277
10+ $ 10.5247 ¥ 88.9341
50+ $ 9.6969 ¥ 81.939
100+ $ 7.3842 ¥ 62.3961
200+ $ 7.0948 ¥ 59.9508
500+ $ 6.5949 ¥ 55.7271
1000+ $ 6.2474 ¥ 52.7904
库存: 97
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 124.82
