Q8R3BXXHG110E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 3.3V 圆形,带圆顶 散射 绿色 导线安装,面板安装 5mm*5mm*5mm
供应商型号: Q8R3BXXHG110E
供应商: Master
标准整包数: 1
APEM 发光二极管 Q8R3BXXHG110E

Q8R3BXXHG110E概述


    产品简介

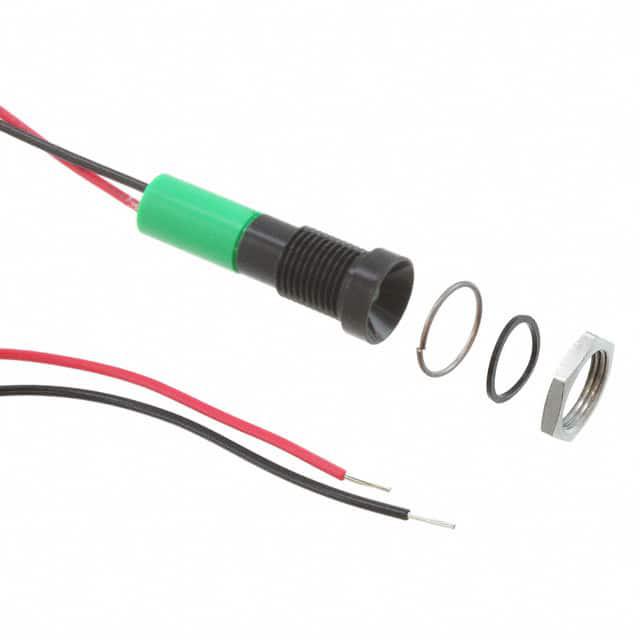

    本产品是一款直径8毫米(Ø8 mm)面板安装式LED指示灯,属于Q8系列。该系列提供了多种颜色选项,可以作为固定灯光或闪烁灯光使用。这款LED指示灯适用于各种工业控制面板、机械设备及家用电器中,作为状态指示、故障报警或系统运行指示等用途。采用镀铬黄铜前环与聚碳酸酯后壳设计,使其不仅具有良好的电气特性,还具备耐用和美观的特点。

    技术参数


    - 最大反向电压(Max Reverse Voltage):5 V
    - 视角(Viewing Angle):30°至100°(取决于型号)
    - 使用寿命(Life Expectancy):100,000小时
    - 扭矩(Torque):20到25 cNm
    - 最大面板厚度(Maximum Panel Thickness):7 mm
    - 工作温度范围(Operating Temperature Range):
    - 塑料后盖:-30°C至+65°C(-22°F至+149°F)
    - 环氧树脂后盖:-40°C至+85°C(-40°F至+185°F)

    产品特点和优势


    Q8系列LED指示灯的主要优势包括:
    - 密封选项(IP67标准):符合EN60529标准,提供防尘防水功能,适合严苛的工业环境。
    - 高亮度选择:提供超亮和特亮两种版本,满足不同亮度需求。
    - 多样化的接线方式:提供焊锡片/快接端子、针脚或引线等多种终端类型,灵活适应不同的安装需求。
    - 高可靠性:额定电流下可保证超过100,000小时的使用寿命,稳定性高。
    - 多种颜色选项:红、绿、黄、蓝、白及橙色,可选择单色、双色或三色LED。

    应用案例和使用建议


    应用案例
    - 工业控制系统:如PLC、DCS等自动化控制设备,用于状态指示、故障报警等。
    - 家用电器:例如洗衣机、空调等,通过LED显示当前运行状态。
    - 机械设备:如汽车仪表盘、工业机器人等,实时反馈机器状态。
    使用建议
    - 温度管理:确保安装环境温度在制造商规定的范围内,避免因过热或过冷导致性能下降。
    - 合理选型:根据具体应用场合选择合适的颜色和亮度等级,以达到最佳的视觉效果。
    - 保护措施:使用符合要求的终端类型和正确的焊接方法,确保电气连接的稳定性和长期可靠性。

    兼容性和支持


    - 兼容性:该产品可与其他多种类型的面板安装装置兼容,适用于不同的安装要求。
    - 厂商支持:提供详细的技术文档和用户手册,帮助用户更好地理解和使用产品。同时,厂家承诺在必要时提供技术支持和维修服务。

    常见问题与解决方案


    - 问题:安装过程中如何避免损坏?
    - 解决方案:严格按照技术手册中的指导步骤操作,特别是焊接环节,建议使用推荐的焊接温度(300°C,3秒)。
    - 问题:产品寿命不达标?
    - 解决方案:检查安装环境是否满足工作温度范围,避免超出推荐的最大反向电压值,以免影响使用寿命。
    - 问题:色彩表现不一致?
    - 解决方案:确认所选LED类型是否为特定批次内的标准配置,了解不同批次可能存在细微差异,这是正常现象。

    总结和推荐


    综上所述,Q8系列LED指示灯凭借其出色的性能指标、多样化的设计选项以及广泛的适用性,在众多同类产品中脱颖而出。无论是工业自动化还是家庭生活场景,它都能提供可靠的状态指示解决方案。对于寻求高性能、高可靠性的客户来说,这是一款值得推荐的产品。

Q8R3BXXHG110E参数

参数
Vf-正向电压 3.3V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 绿色
视角 100°
透镜类型 散射
长*宽*高 5mm*5mm*5mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 袋装

Q8R3BXXHG110E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8R3BXXHG110E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8R3BXXHG110E Q8R3BXXHG110E数据手册

Q8R3BXXHG110E封装设计

查看详情并下载
Symbol
Footprint
3D Model
