首页  >  产品百科  >  QRM85BXXR12E

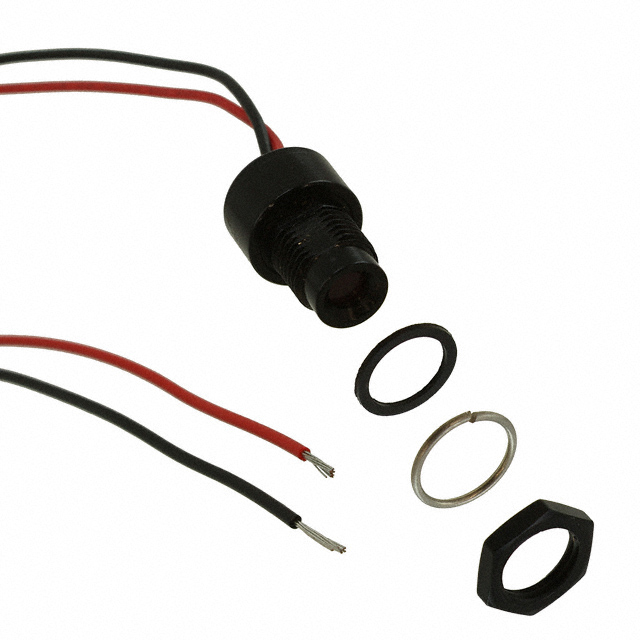

QRM85BXXR12E

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 红色LED面板指示灯, 12V 直流, 20mA, 8mm安装孔径
供应商型号: 642-QRM85BXXR12E
供应商: Mouser
标准整包数: 1

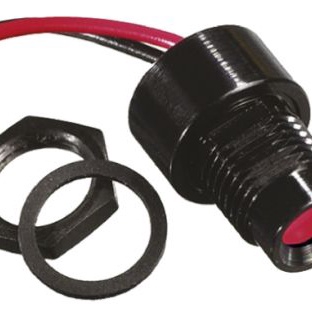

APEM 发光二极管 QRM85BXXR12E

QRM85BXXR12E概述

    QRM8系列8mm后置安装LED指示灯:全面技术手册解析

    1. 产品简介


    QRM8系列是一款8mm后置安装LED指示灯,专为工业控制面板设计。此系列LED指示灯具备多种颜色选择(红、绿、黄、蓝、白),并且提供标准、超亮和水清选项。QRM8系列还可根据需求定制双色和三色LED,通过改变电源电压的极性实现不同颜色的切换。这些LED适用于广泛的工业环境,如电力系统、通讯设备、自动化设备等。

    2. 技术参数


    - 尺寸与封装:直径8mm,厚度3.5mm,标配200mm长电线(AWG24)。
    - 密封等级:IP67,符合EN60529标准。
    - 工作温度范围:操作温度范围为-40°C到+85°C,存储温度范围为-55°C到+100°C。
    - 使用寿命:可达100,000小时。
    - 最大反向电压:5V。
    - 可视角度:60度。
    - 绝缘电阻:4,000 MΩ(500V DC测试条件)。
    - 耐盐雾测试:96小时(IEC 68-2-11)。

    3. 产品特点和优势


    - IP67防护等级:确保防尘防水,适合恶劣环境下的应用。
    - 宽泛的工作温度范围:-40°C至+85°C的操作温度和更广的储存温度范围,增加了设备的可靠性和耐用性。
    - 长寿命:100,000小时的使用寿命意味着长时间稳定运行。
    - 多色彩选择:除了基本颜色,还提供了双色和三色版本,以适应更多应用场景。
    - 高发光强度:采用高品质材料制造,发光强度高,易于识别。

    4. 应用案例和使用建议


    QRM8系列LED指示灯常用于需要指示状态的场合,例如工厂自动化系统、医疗设备、汽车电子系统等。对于需要长时间稳定工作的应用场景,建议使用超亮或水清版本,以确保指示效果明显且持久。此外,在安装时需注意焊接温度不超过270°C,以避免损坏LED。

    5. 兼容性和支持


    QRM8系列LED具有高度的兼容性,可以轻松集成到各种电气系统中。公司还提供相应的硬件配件,如黑色镀铬黄铜压帽和螺母,以方便安装和固定。对于特定电压和多电压需求,可咨询制造商以获得更多信息。

    6. 常见问题与解决方案


    - 问题一:LED发光强度不稳定
    - 解决方案:检查连接线缆是否正确并确保连接牢固;确认电源电压在规定范围内;检查LED是否过热,必要时增加散热措施。

    - 问题二:LED指示灯无法点亮
    - 解决方案:确认供电电压是否正常;检查电路中是否有合适的限流电阻;确认LED引脚正确安装无误。

    - 问题三:LED引脚焊接损坏
    - 解决方案:严格按照制造商建议的焊接温度(270°C,2秒内完成)进行操作,避免高温导致损坏。

    7. 总结和推荐


    QRM8系列8mm后置安装LED指示灯凭借其高性能和可靠性,在众多工业应用场景中表现出色。无论是作为指示灯还是装饰元素,都展现出卓越的品质和实用性。推荐用户根据具体需求选择合适的型号和配置,以确保最佳的应用效果。对于寻求高品质、多功能LED指示灯的客户而言,QRM8系列无疑是理想的选择。

QRM85BXXR12E参数

参数
视角 60°
透镜类型 扩散
Vf-正向电压 -
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色
长*宽*高 15.3mm(长度)
零件状态 在售
包装方式 袋装

QRM85BXXR12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QRM85BXXR12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QRM85BXXR12E QRM85BXXR12E数据手册

QRM85BXXR12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 42.812 ¥ 361.7614
10+ $ 32.8428 ¥ 277.5217
25+ $ 29.7432 ¥ 251.33
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 361.76
