Q14F1CXXR24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V 圆形,带平顶 扩散 红色 焊接安装,面板安装 8mm*8mm*8mm
供应商型号: N-Q14F1CXXR24E
供应商: 云汉优选
标准整包数: 1

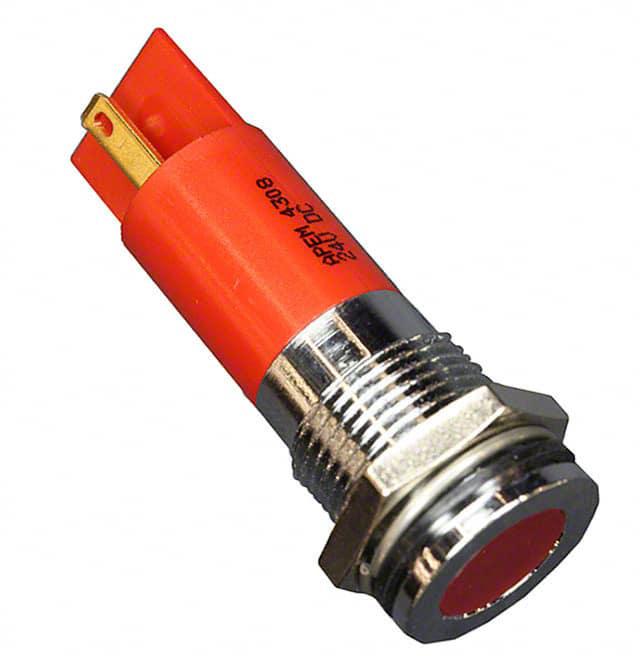

APEM 发光二极管 Q14F1CXXR24E

Q14F1CXXR24E概述


    产品简介


    Q14系列是专为嵌入式面板安装设计的LED指示灯,适用于各种工业控制、汽车电子以及家用电器等领域。这些LED指示灯具有鲜明的设计风格,包括凸起型(Prominent)、凹陷型(Recessed)和平齐型(Flush)三种面板样式,用户可根据需求选择不同亮度等级(标准、超亮、高亮)的LED组件。该系列产品以高可靠性著称,具备IP67防护等级,可有效防止灰尘和水汽侵入,广泛应用于恶劣环境下的指示功能。

    技术参数


    主要技术规格
    - 电压范围:
    - DC 0.2 (无电阻):1.8-3.3V
    - DC 6V:5.4-6.6V
    - DC 12V:10.8-13.2V
    - DC 24V:21.6-26.4V
    - DC 28V:25.2-30.8V
    - AC 110V:99-121V
    - AC 220V:207-235V
    - 最大电流:20mA(部分型号可能更低)。若需特定电流,客户需提供所需电阻。
    - 发光角度:30°至100°(视具体型号而定)。
    - 使用寿命:约10万小时。
    - 绝缘电阻:4,000 MΩ(500VDC条件下)。
    工作温度范围
    - 后部塑料壳体:-30°C 至 +65°C
    - 后部环氧树脂壳体:-40°C 至 +85°C
    物理特性
    - 直径14毫米的嵌入式设计。
    - 外壳材质:镀铬黄铜面板,后部为聚碳酸酯材料。
    - 支持超薄面板厚度(最大11mm)。

    产品特点和优势


    1. 多样化设计:提供凸起型、平齐型及凹陷型三种面板样式,满足不同应用需求。
    2. 高性能LED选项:支持单色、双色和三色LED,涵盖红、绿、蓝、白等多种颜色组合。
    3. 坚固耐用:符合IP67密封标准,能在潮湿或多尘环境中长期稳定运行。
    4. 灵活配置:支持多种端子连接方式(如焊片、快接端子、引脚或电缆),方便集成到现有系统中。
    5. 定制化服务:支持激光雕刻标志、特殊电压定制及延长线长度调整等增值服务。

    应用案例和使用建议


    典型应用场景
    1. 工业控制面板:用于设备状态显示,例如电源指示、故障报警等。建议选择具有高亮度的“Hyper Bright”或“Super Bright”版本以确保清晰可见。
    2. 汽车仪表盘:用于警示灯、转向灯等功能。注意高温环境下推荐采用环氧树脂后盖增强耐久性。
    3. 家用电器:如冰箱、洗衣机等设备的操作状态指示,推荐使用防水等级高的IP67型号。
    使用建议
    - 确保电路中的电阻值正确匹配,避免因过流导致LED寿命缩短。
    - 在极端低温或高温环境下使用时,优先选用环氧树脂封装的版本以提高稳定性。
    - 对于双色或多色LED,务必明确正负极标识,避免接反导致功能异常。

    兼容性和支持


    兼容性
    - Q14系列LED指示灯可轻松与其他主流品牌控制器或继电器配合使用,兼容性强。
    - 支持常见电压(DC 12V、24V;AC 110V、220V)和终端选项,适合不同应用场景。
    售后支持
    制造商提供全面的技术支持和售后服务,包括产品选型指导、定制开发服务以及维修保养计划。如需进一步技术支持,可直接联系APEM公司。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED亮度不均 | 检查是否使用正确的驱动电压和电流,必要时更换匹配电阻。 |
    | 长时间使用后出现光衰 | 避免超过额定电压的10%,定期检查供电线路是否正常。 |
    | 不同批次LED颜色差异较大 | 白色LED可能存在一定色差,建议采购同一生产批次以保证一致性。 |

    总结和推荐


    Q14系列LED指示灯凭借其多功能设计、优异的性能表现和多样化的应用可能性,在行业内具有较强的竞争力。无论是需要高亮度、长寿命还是卓越防护性能的应用场景,该系列产品都能胜任。因此,我们强烈推荐此款产品作为工业和消费级电子设备的理想选择。如果您正在寻找一款可靠且高效的LED指示灯,Q14系列将是您的不二之选!

Q14F1CXXR24E参数

参数
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色
视角 100°
透镜类型 扩散
Vf-正向电压 2V
长*宽*高 8mm*8mm*8mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q14F1CXXR24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14F1CXXR24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14F1CXXR24E Q14F1CXXR24E数据手册

Q14F1CXXR24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
