Q14F1CXXW24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 3.3V 圆形,带平顶 散射 白色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: BN-Q14F1CXXW24E
供应商: 海外现货
标准整包数: 25

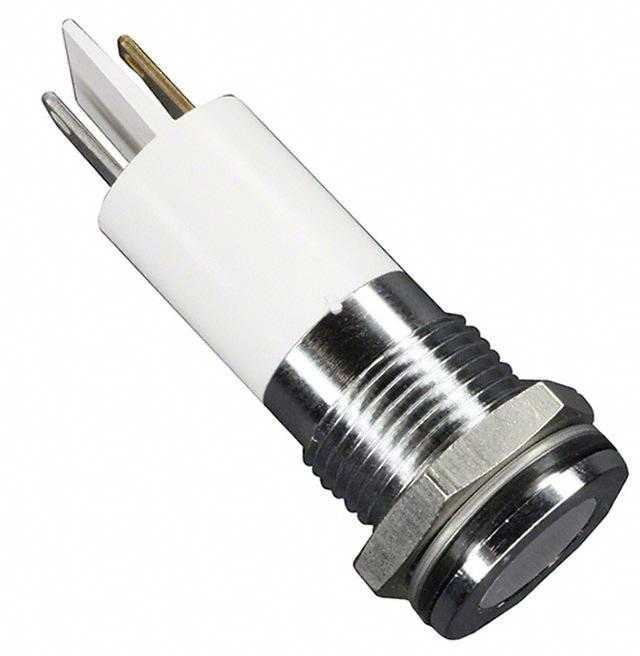

APEM 发光二极管 Q14F1CXXW24E

Q14F1CXXW24E概述


    产品简介


    本手册介绍的是适用于面板安装的Q14系列LED指示器。该系列指示器采用镀铬黄铜前框(可选择亮铬、黑铬或亚光灰色),后部由模制聚碳酸酯材料制成。该产品广泛应用于各种控制面板、机械设备和汽车电子系统,为用户提供清晰、可靠的视觉反馈。

    技术参数


    - 最大反向电压:5V
    - 视场角:30°至100°(取决于型号)
    - 寿命:100,000小时
    - 扭力:4 cNm(根据选项而定)
    - 最大面板厚度:11mm
    - 镜头类型:10mm有色扩散环氧树脂镜片或10mm透明高亮度LED
    - 终端类型:(2.8 x 0.8)焊锡垫/快接端子,引脚或(200 mm长)线缆端子
    - 工作环境温度范围:
    - 后塑料体:-30°C到+65°C(-22°F到+149°F)
    - 后环氧树脂体:-40°C到+85°C(-40°F到+185°F)

    产品特点和优势


    - IP67密封选项:符合EN60529标准,提供防护以防止灰尘和水侵入,适用于恶劣环境。
    - 多电压输入范围:支持多种输入电压,包括02(无电阻)至28VDC、110VAC及220VAC,使得产品适应性更强。
    - 亮度选择:提供普通、高亮度和超高亮度三种LED,可根据需要选择不同亮度的LED以满足不同应用场景的需求。
    - 自定义刻蚀:允许客户根据需要进行个性化刻蚀,提高产品的独特性和品牌识别度。

    应用案例和使用建议


    - 汽车电子系统:Q14系列LED指示器可以作为汽车仪表盘上的各种指示灯,如转向灯、刹车灯等。使用建议是根据不同的车辆型号和布局选择合适的位置进行安装,并确保LED工作电压和电流的正确匹配。
    - 机械设备控制面板:在工业控制面板中,Q14系列LED可以用于指示运行状态、故障报警等功能。使用建议是在选择安装位置时考虑LED的可视角度和环境光线的影响,以确保最佳显示效果。

    兼容性和支持


    Q14系列LED指示器具有广泛的电压输入范围,几乎兼容所有常见的电气系统。制造商提供详尽的技术支持和售后保障,对于需要定制化服务的客户,可以通过联系APEM获得进一步的支持。

    常见问题与解决方案


    - 问题1:LED不亮
    - 解决方案:检查输入电压是否符合要求,确认连接是否稳固,并检查是否有过热现象。
    - 问题2:LED亮度不足
    - 解决方案:检查是否选择了正确的LED类型(普通/高亮度/超高亮度),同时检查输入电压和电流是否达到推荐值。
    - 问题3:安装时螺丝孔位不对
    - 解决方案:根据产品型号和安装位置,确认螺丝孔的正确位置并重新安装。

    总结和推荐


    Q14系列LED指示器以其卓越的性能和多功能性,成为众多电子系统中的理想选择。其IP67防护等级、广泛的电压输入范围和自定义刻蚀功能使其在多个行业和应用场景中具备显著的优势。综上所述,我们强烈推荐使用Q14系列LED指示器。

Q14F1CXXW24E参数

参数
视角 100°
透镜类型 散射
Vf-正向电压 3.3V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 白色
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售

Q14F1CXXW24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14F1CXXW24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14F1CXXW24E Q14F1CXXW24E数据手册

Q14F1CXXW24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 9.4622 ¥ 80.7126
50+ $ 8.8935 ¥ 75.8616
100+ $ 8.3369 ¥ 71.1138
500+ $ 7.7803 ¥ 66.366
库存: 100
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 2017.81
