Q14F3BXXG24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2.2V 圆形,带平顶 散射 绿色 导线安装,面板安装 8mm*8mm*8mm
供应商型号: ET-2008578
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 Q14F3BXXG24E

Q14F3BXXG24E概述


    产品简介

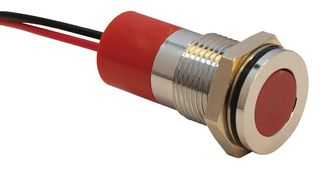

    产品名称:Q14系列14毫米面板安装式LED指示灯
    Q14系列14毫米面板安装式LED指示灯是一种高度可靠的指示设备,适用于各种工业及消费电子产品。该产品提供三种表面处理选项(亮铬、黑铬和拉丝灰),并且采用镀镍黄铜前环和模制聚碳酸酯后盖,以确保在恶劣环境下的耐用性和美观性。该LED指示灯适用于广泛的电压范围,从交流110V到直流28V,能够适应多种应用场景,如汽车、家用电器、工业控制设备等。

    技术参数


    - 基本规格:
    - 电压范围:交流110V/220V、直流2.8V至28V
    - 额定电流:20mA
    - 反向电压:最大5V
    - 视角:30°至100°
    - 使用寿命:100,000小时
    - 扭力:4cNm
    - 面板厚度:最大11mm
    - 密封等级:IP67
    - 电气特性:
    - 正向电压:红光LED:2.0V至3.3V,绿光LED:2.2V,黄光LED:2.1V,蓝光LED:3.3V,白光LED:3.3V,橙光LED:2.2V
    - 发光强度:
    - 普通亮度:红光LED 80mcd/10mcd,绿光LED 60mcd/5mcd,黄光LED 50mcd/4mcd,蓝光LED 540mcd/100mcd,白光LED 1000mcd/150mcd,橙光LED 80mcd/200mcd
    - 超高亮度:红光LED 2800mcd/800mcd,绿光LED 2200mcd/250mcd,黄光LED 1300mcd/250mcd,橙光LED 850mcd/200mcd
    - 工作温度范围:
    - 塑料后盖:-30°C至+65°C
    - 环氧树脂后盖:-40°C至+85°C

    产品特点和优势


    - 多种颜色选择:包括红色、绿色、黄色、蓝色、白色、橙色,以及双色和三色选项,满足不同需求。
    - 长寿命:100,000小时的使用寿命使其适用于需要长时间稳定工作的场合。
    - 高防护等级:IP67防尘防水等级,能够在恶劣环境下保持稳定性能。
    - 定制化服务:提供高光刻定制服务,可以根据客户要求进行个性化设计。
    - 适用电压广泛:覆盖交流110V到直流28V的宽电压范围,适用性强。

    应用案例和使用建议


    应用案例
    Q14系列LED指示灯广泛应用于各类汽车、家用电器、工业控制设备等领域。例如,在汽车中用于指示车灯状态、刹车信号等;在家用电器中用于显示电源状态、故障指示等;在工业设备中用于监控系统运行状态。
    使用建议
    - 环境适应性:在安装时应考虑到温度和湿度的变化,特别是在极端环境下应使用环氧树脂后盖以提高防护等级。
    - 安装方式:建议优先选用短身引脚或线缆终端,以减少对结构的应力。
    - 电流选择:根据实际需求选择合适的电流,避免因过流导致LED损坏。
    - 散热设计:在高功率应用中应注意散热设计,避免过热影响LED寿命。

    兼容性和支持


    - 兼容性:本产品可以与其他标准尺寸的面板安装式设备兼容,便于集成。
    - 技术支持:供应商APEM提供详细的安装指南和技术支持,可联系APEM获取更多信息。
    - 备件更换:对于特定型号和颜色,可以通过Mouser Electronics购买原厂备件进行替换。

    常见问题与解决方案


    1. 问题:如何更换不同颜色的LED?
    - 解决办法:通过调整输入电压极性来改变双色LED的颜色,或者根据需要订购不同颜色的LED模块进行更换。

    2. 问题:为什么LED指示灯的亮度会随电流变化?
    - 解决办法:LED的亮度与电流直接相关,要维持稳定的亮度,需保持电流恒定。如果需要调整亮度,可以通过更换电阻值来进行调节。

    总结和推荐


    总结:
    Q14系列14毫米面板安装式LED指示灯以其广泛的应用电压范围、高性能、长寿命和良好的环境适应性,成为一款值得信赖的电子元件。其多样化的颜色选择和定制化服务更是为用户提供了极大的灵活性。
    推荐:
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐Q14系列LED指示灯用于需要高可靠性的各类设备中。无论是工业自动化控制系统、汽车电子还是家用电器,这款产品都能提供稳定的性能和优质的服务体验。

Q14F3BXXG24E参数

参数
Vf-正向电压 2.2V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 绿色
视角 100°
透镜类型 散射
长*宽*高 8mm*8mm*8mm
安装方式 导线安装,面板安装
零件状态 在售

Q14F3BXXG24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14F3BXXG24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14F3BXXG24E Q14F3BXXG24E数据手册

Q14F3BXXG24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
