首页  >  产品百科  >  QH19057YC

QH19057YC

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 黄色面板指示灯, 12 → 24V 直流, 20mA, IP67, 19.1mm安装孔径
供应商型号: 3295607
供应商: 海外现货
标准整包数: 1

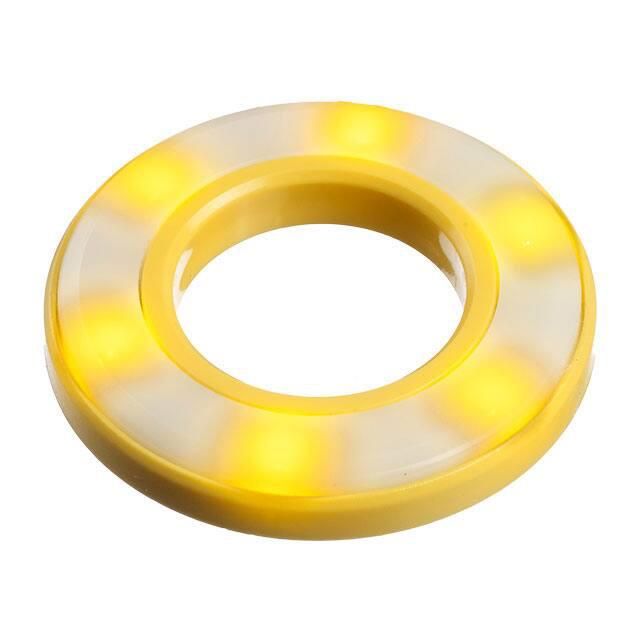

APEM 发光二极管 QH19057YC

QH19057YC概述

    电子元器件产品技术手册:QH系列LED指示器

    1. 产品简介


    QH系列LED指示器是一种多功能的照明组件,广泛应用于各种电子设备中。该系列产品提供单色、双色及RGB全彩显示功能,适合于工业控制面板、紧急停止开关等应用场景。产品具有多种颜色选择和高度灵活的安装方式,能够满足不同用户的需求。

    2. 技术参数


    | 参数 | 规格 |

    | 最大反向电压 | 5 VDC |
    | 寿命 | 50,000 小时 |
    | 单色PCB | 12 个LED |
    | 双色PCB | 12 个LED,每色6个交替排列 |
    | RGB色PCB | 12 个LED |
    | 主体材料 | PC(聚碳酸酯) |
    | 透镜材料 | PC(聚碳酸酯) |
    | 操作电压(典型值) | 12.0 到 26.4 VDC |
    | 工作电流(典型值) | 4.2 mA 到 20 mA |
    | 环境温度范围 | -30°C 到 +70°C |

    3. 产品特点和优势


    QH系列LED指示器以其出色的耐环境性、EMC(电磁兼容性)特性和长寿命而著称。具体特点如下:
    - 密封等级:达到IP67,符合EN60529标准,提供优异的防水防尘保护。
    - 电磁兼容性:抗干扰能力强,能够抵抗高达100V/m的辐射场强。
    - 静电放电防护:达到±15kV的ESD(静电放电)防护等级,确保设备在恶劣环境中稳定运行。
    - 宽温范围:能够在-30°C至+70°C的温度范围内正常工作。

    4. 应用案例和使用建议


    - 应用案例:QH系列LED指示器常用于工业控制面板、机器安全装置、仪表盘和应急停止开关等场合。
    - 使用建议:为了延长使用寿命,建议操作电压不要超过额定值的10%。对于RGB全彩显示,需要外部微控制器驱动来实现颜色变化。

    5. 兼容性和支持


    QH系列LED指示器设计为易于集成到多种类型的开关和面板上。其可与直径为16mm、19mm和22mm的面板开孔兼容。此外,厂商提供全方位的技术支持和维护服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | LED亮度不均匀 | 确保LED驱动电路的电压稳定 |
    | 无法正常点亮 | 检查连接线是否正确,电压是否在工作范围内 |
    | 颜色变化异常 | 检查电源线与LED之间的接触是否良好 |

    7. 总结和推荐


    QH系列LED指示器凭借其卓越的性能、可靠的耐用性和广泛的适用性,在众多同类产品中脱颖而出。无论是对环境条件要求严格的工业场所还是需要高度可靠性的控制系统,该系列产品都能提供满意的解决方案。综上所述,我们强烈推荐使用QH系列LED指示器。
    通过以上详细分析,QH系列LED指示器无疑是一款值得信赖的产品,适合在多个行业和应用中发挥重要作用。

QH19057YC参数

参数
测试电流 -
显示颜色 白色,黄色
视角 -
透镜类型 扩散
Vf-正向电压 2V
透镜形状 圆形,带圆顶
波长 -
长*宽*高 5.5mm(长度)
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装,袋装

QH19057YC厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QH19057YC数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QH19057YC QH19057YC数据手册

QH19057YC封装设计

查看详情并下载
Symbol
Footprint
3D Model
