Q8R1BXXB24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带圆顶 散射 蓝色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: Q8R1BXXB24E
供应商: Master
标准整包数: 5

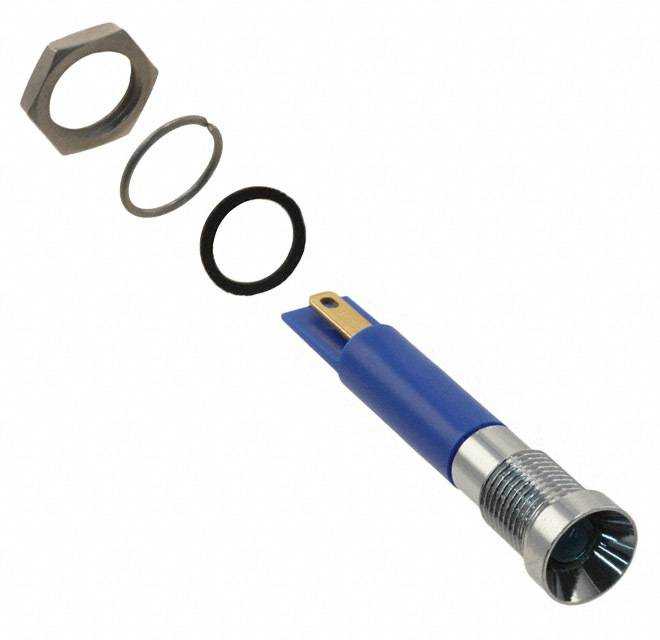

APEM 发光二极管 Q8R1BXXB24E

Q8R1BXXB24E概述


    产品简介


    本产品是一款型号为Q8系列的面板安装式LED指示灯,主要用于各种工业控制面板、仪器仪表和电子设备的指示应用。Q8系列LED指示灯提供三种不同的外观样式:凸起(P)、内陷(R)和齐平(F),并具有多种颜色选项和电压配置,以适应不同的需求。这些指示灯不仅提供了出色的视觉效果,还具备高可靠性与耐用性。

    技术参数


    - 最大反向电压: 5 V
    - 视角范围: 30°至100°(取决于型号)
    - 预期寿命: 100,000小时
    - 扭矩: 20至25 cNm
    - 最大面板厚度: 7 mm
    - 操作和存储温度范围:
    - 后部塑料外壳: -30°C至+65°C (-22°F至+149°F)
    - 后部环氧树脂外壳: -40°C至+85°C (-40°F至+185°F)
    - 电压范围及电流:
    - 无电阻器: 1.8至3.3 VDC,最大20 mA
    - 6 VDC: 5.4至6.6 VDC,20 mA
    - 12 VDC: 10.8至13.2 VDC,20 mA
    - 24 VDC: 21.6至26.4 VDC,20 mA
    - 28 VDC: 25.2至30.8 VDC,20 mA
    - 110 VAC: 99至121 VAC,6 mA
    - 220 VAC: 207至235 VAC,3 mA

    产品特点和优势


    Q8系列LED指示灯的最大特点是其卓越的密封性能,可达到IP67标准。这意味着它们可以在苛刻的环境中稳定工作,例如存在灰尘或偶尔浸入水中的地方。此外,该系列产品还提供超亮LED选项(HyperBright或SuperBright),这使得它们即使在光线较强的环境下也能保持良好的可视性。这种特性特别适用于需要在恶劣条件下持续工作的应用场合。

    应用案例和使用建议


    这些指示灯广泛应用于工业控制面板、仪表板和各种家用电器中,如洗衣机和空调系统。对于特殊环境下的应用,推荐选择超亮LED版本,以便在强光下依然能够清晰显示状态。在安装过程中,请确保正确选择适合的电压和电流参数,避免因过载而导致的损坏。

    兼容性和支持


    Q8系列LED指示灯采用标准化设计,可以轻松与其他电子组件配合使用。此外,制造商提供了丰富的技术支持资源,包括详细的安装指南和技术文档,以帮助用户进行安装和维护。值得注意的是,某些高级配置可能需要额外的定制服务。

    常见问题与解决方案


    - 问题1: 连接时出现短路现象。
    - 解决方案: 确保所有连接点都已牢固固定,并且没有金属物接触到线路。
    - 问题2: LED灯光亮度不足。
    - 解决方案: 检查输入电压是否符合要求,尝试更换更亮的LED版本或调整供电电压。
    - 问题3: 长时间使用后LED灯出现闪烁现象。
    - 解决方案: 检查电路中的电压是否稳定,如果有必要,增加一个稳压器来保持恒定的输出电压。

    总结和推荐


    总体而言,Q8系列LED指示灯凭借其强大的密封性能、广泛的电压适用范围以及多种颜色选择,在众多应用中展现出色的表现。无论是对于普通消费者还是专业工程师,这些LED指示灯都是可靠的选择。我们强烈推荐这款产品给任何寻求高性能指示解决方案的应用场合。

Q8R1BXXB24E参数

参数
视角 100°
透镜类型 散射
Vf-正向电压 24V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 蓝色
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售

Q8R1BXXB24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8R1BXXB24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8R1BXXB24E Q8R1BXXB24E数据手册

Q8R1BXXB24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
