首页  >  产品百科  >  QS121XXR12

QS121XXR12

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 红色LED面板指示灯, 12V 直流, 20mA, 12mm安装孔径
供应商型号: 7864268
供应商: 海外现货
标准整包数: 1

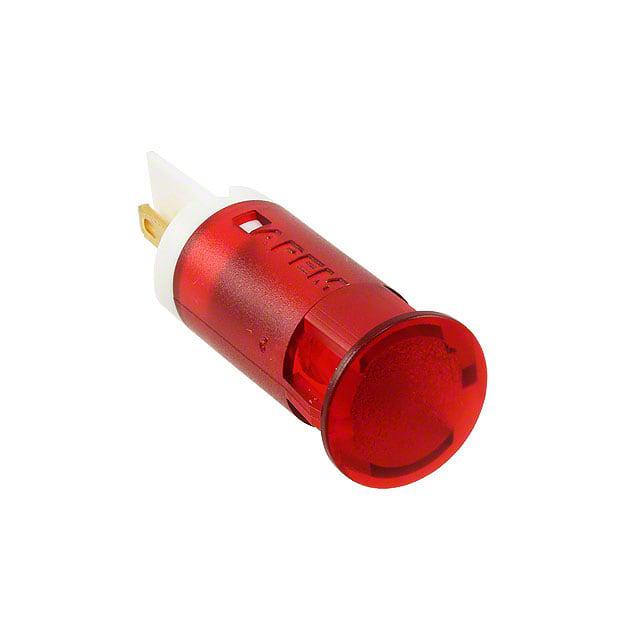

APEM 发光二极管 QS121XXR12

QS121XXR12概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators(简称QS系列嵌入式面板安装LED指示灯)是一种多功能、高效能的LED显示设备,广泛应用于工业控制、交通运输、通信设备、家用电器及消费电子产品等领域。该系列产品具有多种颜色选择,包括红、绿、黄、蓝、橙和白(透明),并提供标准亮度与高亮度两种版本以适应不同的光照需求。此系列产品通过了UL496认证,确保其质量和安全性,能够满足严苛的应用环境要求。

    技术参数


    以下是该系列产品的主要技术规格:
    | 参数 | 红色 (Standard) | 绿色 (Standard) | 黄色 (Standard) | 蓝色 (Standard) | 橙色 (Standard) | 白色 (透明) (Standard) |
    ||
    | 标准亮度(mcd) | 25 | 20 | 20 | 800 | 30 | 1200 |
    | 高亮度(mcd) | 6000 | 1200 | 380 | 1600 | 4100 | 2500 |
    | 正向电压(V) | 2.0 | 2.2 | 2.1 | 3.3 | 2.0 | 3.3 |
    | 工作电流(mA) | 20 | 20 | 20 | 20 | 6 | 3 |
    | 工作电压范围 | 2VDC 至 2.5VDC | 10.8VDC 至 13.2VDC | 21.6VDC 至 26.4VDC | 25.2VDC 至 30.8VDC | 99VAC 至 110VAC | 207VAC 至 253VAC |
    | 反向电压 | ≤5V | ≤5V | ≤5V | ≤5V | ≤5V | ≤5V |
    | 工作温度范围 | -30°C 至 +85°C | -30°C 至 +85°C | -30°C 至 +85°C | -30°C 至 +85°C | -30°C 至 +85°C | -30°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +100°C | -40°C 至 +100°C | -40°C 至 +100°C | -40°C 至 +100°C | -40°C 至 +100°C | -40°C 至 +100°C |

    产品特点和优势


    1. 高可靠性:100,000小时的寿命设计,适应长期连续工作需求。
    2. 多功能性:提供单色和双色LED选项,适应多样化应用场景。
    3. 环保材料:外壳采用符合UL94V-0标准的阻燃聚碳酸酯材料,保障安全耐用。
    4. 易安装性:采用前置面板卡扣式设计,无需额外工具即可完成安装。
    5. 高适应性:电压范围广,支持直流2V至交流220V,满足全球供电需求。

    应用案例和使用建议


    1. 工业控制领域:适用于PLC、HMI人机界面等需要信号指示的设备。建议使用高亮度LED型号,以便在强光环境下依然清晰可见。
    2. 交通信号指示:如船舶导航、铁路信号灯等。建议选择防水版本并配备适当的电阻。
    3. 家电控制面板:用于洗衣机、空调等设备的状态指示。根据供电系统匹配合适的电压型号。
    4. 消费电子产品:例如手机充电状态指示。建议根据具体场景定制尺寸和连接方式。

    兼容性和支持


    - 兼容性:支持多种终端连接方式,包括焊片/快接端子(solder lug/faston)、导线(wires)等,方便与不同设备对接。
    - 技术支持:APEM公司提供全面的技术支持服务,包括产品选型指导、安装调试及售后维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 亮度不足 | 更换为高亮度LED型号 |
    | 无法正常点亮 | 检查供电电压是否符合要求 |
    | 快接端子焊接不良 | 使用推荐的焊接工艺或工具 |
    | 指示灯不按预期变色(双色版)| 确保接线顺序正确并验证电源极性 |

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators凭借其卓越的性能、多样的配置和广泛的适用性,成为行业内备受推崇的解决方案。尤其适合需要高亮度、长寿命和便捷安装的场景。强烈推荐该产品作为工业与消费电子领域的首选指示灯解决方案。
    如需进一步了解或购买,欢迎访问官网 [www.apem.com](http://www.apem.com) 或联系当地的销售代表。

QS121XXR12参数

参数
波长 -
测试电流 -
显示颜色 红色
视角 30°
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带平顶
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS121XXR12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS121XXR12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS121XXR12 QS121XXR12数据手册

QS121XXR12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 42.7086
25+ ¥ 41.4285
50+ ¥ 39.3226
100+ ¥ 38.4623
400+ ¥ 37.6444
库存: 17
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 42.7
