QH22028RC

产品分类: 发光二极管
厂牌: APEM

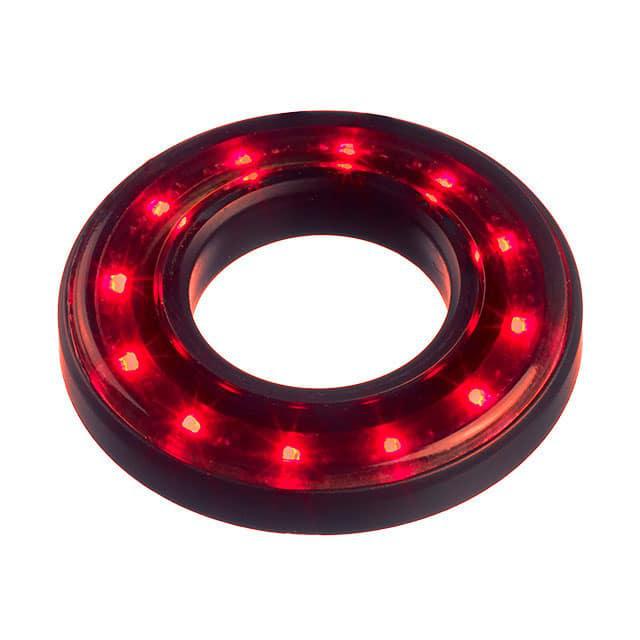

产品描述: APEM 红色面板指示灯, 12 → 24V 直流, 20mA, IP67, 22.2mm安装孔径
供应商型号: 3295609
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 QH22028RC

QH22028RC概述

    电子元器件产品技术手册:Halo LED指示灯

    产品简介


    Halo LED指示灯是专为控制面板设计的一系列高品质LED指示灯。这类产品提供了单色、双色及全彩(RGB)等多种选择,适用于各种工业和商业环境中的状态指示。这些LED指示灯集成了出色的耐用性、防护等级和电磁兼容性(EMC),使其成为广泛的应用场景的理想选择。

    技术参数


    - 最大反向电压:5 VDC
    - 寿命:50,000小时
    - PCB配置:
    - 单色PCB:12个LED
    - 双色PCB:12个LED,每种颜色各6个(交替放置)
    - RGB色PCB:12个LED
    - 外壳材质:PC
    - 透镜材质:PC
    - 额定操作电压范围:12 VDC至24 VDC
    - 典型工作电流:4.2 mA至20 mA
    - LED特性:
    - 红:120 mcd,2.0 V
    - 绿:350 mcd,3.1 V
    - 黄:90 mcd,2.0 V
    - 蓝:90 mcd,3.1 V
    - 白:350 mcd,3.1 V
    - 环境条件:
    - 工作温度范围:-30°C 至 +70°C
    - 面板密封等级:IP67

    产品特点和优势


    1. IP67面板密封:符合EN60529:1992标准,提供卓越的防尘防水能力。
    2. 电磁兼容性:满足EN61000-4-3标准,在80 MHz至2.7 GHz频率范围内具备抗干扰能力,确保稳定运行。
    3. 静电放电保护:满足EN61000-4-2标准,可承受高达±15 kV的静电放电冲击。
    4. 适应性广:适用于多种面板切割孔径(Ø16mm、Ø19mm 和 Ø22mm),特别适用于应急停止开关集成。

    应用案例和使用建议


    Halo LED指示灯适用于需要高性能LED状态显示的场合,如工业控制面板、机械设备监控系统等。在实际安装过程中,建议先进行环境测试以确认LED的工作性能和色彩表现。
    - 单色模式:适用于单一状态指示需求。
    - 双色模式:适用于两种状态的切换显示,比如运行/故障状态。
    - 全彩模式:适用于多状态指示,例如通过不同颜色表示不同的警报级别。
    建议客户在实施全谱RGB时提供外部微控制器驱动器以确保最佳效果。

    兼容性和支持


    - 本系列产品可无缝集成到Ø16mm、Ø19mm和Ø22mm的面板切割孔中。
    - 额外长度的电线需与APEM联系定制。
    - 标准线长为200毫米,线径为26 AWG UL1061。

    常见问题与解决方案


    1. 问:如何避免LED损坏?
    答:确保供电电压不超过额定值的10%,并正确安装外部电阻器。
    2. 问:如何识别极性?
    答:红色电线表示阳极(+),黑色电线表示阴极(-)。
    3. 问:RGB全彩模式如何实现?
    答:需要外部微控制器来驱动RGB LED。

    总结和推荐


    Halo LED指示灯凭借其出色的防护性能、广泛的适用范围和可靠的工作稳定性,成为工业和商业应用中不可或缺的一部分。其优异的电磁兼容性和防尘防水性能使其能够适用于恶劣环境。因此,我们强烈推荐在需要高质量LED指示灯的应用中使用Halo LED指示灯。

QH22028RC参数

参数
显示颜色 红色
视角 -
透镜类型 透明
Vf-正向电压 2V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
长*宽*高 5.5mm(长度)
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装,袋装

QH22028RC厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QH22028RC数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QH22028RC QH22028RC数据手册

QH22028RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 146.85
5+ ¥ 131.5776
10+ ¥ 131.5776
20+ ¥ 131.5776
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 146.85
