Q8P1CXXB24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带圆顶 扩散 蓝色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: N-Q8P1CXXB24E
供应商: 云汉优选
标准整包数: 1
APEM 发光二极管 Q8P1CXXB24E

Q8P1CXXB24E概述

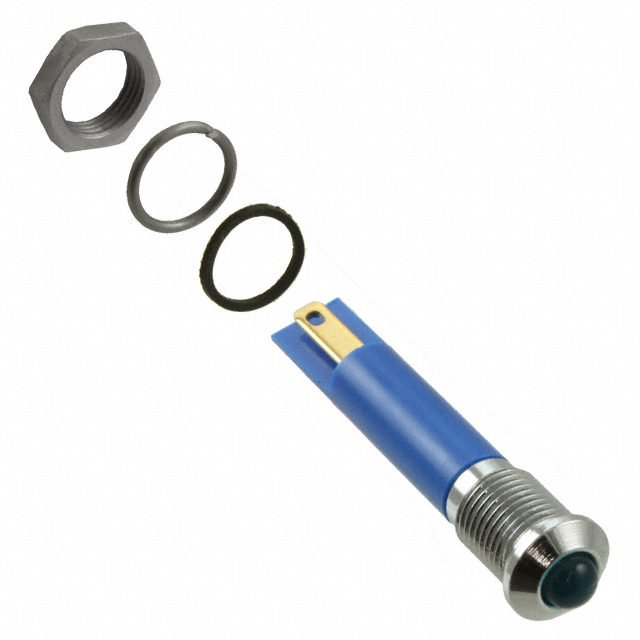

    Q系列8mm面板安装LED指示灯

    产品简介


    Q系列8mm(.315英寸)面板安装LED指示灯是一款小型化且多功能的电子元器件,广泛应用于各种控制面板、仪表板和其他需要视觉反馈的应用场景。该产品主要通过提供多种颜色和亮度级别的LED来满足不同需求,适用于工业控制、汽车、家用电器及消费电子等多个领域。

    技术参数


    - 安装尺寸:直径8.00mm (+0.15/-0.00)
    - LED亮度级别:
    - 标准LED:红色100mcd至1000mcd,绿色60mcd至10000mcd,黄色50mcd至3300mcd,蓝色1600mcd至2200mcd,白色1600mcd至2500mcd,橙色45mcd至4000mcd。
    - 超亮LED:红色10000mcd,绿色10000mcd,黄色3300mcd,蓝色2200mcd,白色2500mcd,橙色4000mcd。
    - 极亮LED:红色6000mcd,绿色1900mcd,黄色2100mcd,橙色4500mcd。
    - 最大反向电压:5V
    - 视角:30°至100°
    - 使用寿命:100,000小时
    - 工作温度范围:-40℃至+85℃
    - 工作电压:2VDC至220VAC
    - 安装扭矩:20至25cNm
    - 防护等级:IP67(符合EN60529标准)

    产品特点和优势


    Q系列LED指示灯具有多种颜色和亮度选择,能够满足不同应用需求。此外,它们还具备高亮度、长寿命以及良好的防护能力,特别适合恶劣环境下的使用。其IP67防护等级使得这些指示灯能够在潮湿环境中稳定工作。产品还提供了多种安装方式,如面板安装、引线焊接和压接端子,使得安装过程更加灵活方便。

    应用案例和使用建议


    - 工业控制面板:在机械设备和自动化控制系统中,Q系列LED指示灯可用于状态显示,帮助操作员快速识别设备运行状态。
    - 家用电器:例如洗衣机和微波炉,这些指示灯可以用于显示操作状态或故障提示。
    - 汽车仪表盘:可用于速度表、燃油表等显示组件,提高驾驶安全性。
    使用建议:
    - 为了延长使用寿命,建议在低电流下使用超亮或极亮LED。
    - 在连接线路时,应注意区分正负极,确保正确的电源极性。
    - 若需特定电压版本的LED指示灯,请联系供应商以获取定制服务。

    兼容性和支持


    Q系列LED指示灯支持多种电气接口,如焊接端子、压接端子和导线连接。这些接口能够轻松与现有系统集成。同时,APEM公司为客户提供详尽的技术文档和支持服务,包括安装指南、用户手册以及技术支持热线,以确保产品顺利投入使用。

    常见问题与解决方案


    1. LED不亮:检查电源极性和连接是否正确;确保所使用的电压在产品规格范围内。
    2. 亮度不足:可能是因为驱动电流不够或供电电压过低。建议使用外部电阻器以达到所需亮度。
    3. 安装后指示灯闪烁:可能是接地不良导致的。请检查安装孔径和固定装置是否正确。

    总结和推荐


    Q系列8mm面板安装LED指示灯以其广泛的适用范围、优良的产品质量和可靠的支持服务,在各类电子设备中展现出卓越的表现。其独特的设计和高性能特性使其成为市场上最具竞争力的产品之一。因此,对于需要高可靠性和稳定性应用场景的用户而言,我们强烈推荐使用Q系列LED指示灯。

Q8P1CXXB24E参数

参数
波长 -
测试电流 -
显示颜色 蓝色
视角 100°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带圆顶
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q8P1CXXB24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8P1CXXB24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8P1CXXB24E Q8P1CXXB24E数据手册

Q8P1CXXB24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
