首页  >  产品百科  >  QS83XXHY110

QS83XXHY110

产品分类: 发光二极管
厂牌: APEM

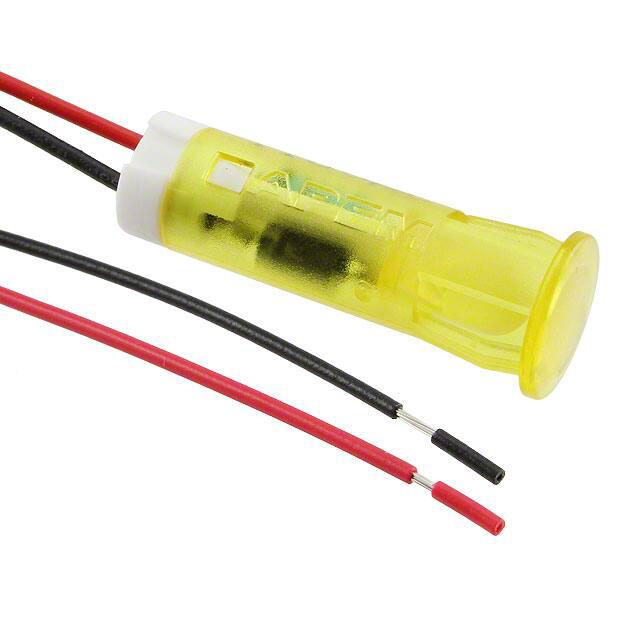

产品描述: APEM 黄色LED面板指示灯, 110V 交流, 6mA, 8mm安装孔径
供应商型号: 642-QS83XXHY110
供应商: Mouser
标准整包数: 1
APEM 发光二极管 QS83XXHY110

QS83XXHY110概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款专为面板安装设计的高亮度LED指示灯,广泛应用于各种控制面板和设备中。这款指示灯提供多种颜色选择(红、绿、黄、蓝、橙、白),具有高可靠性和长寿命。通过标准和高亮度版本的设计,它能够适应不同的光照条件,无论是室内还是室外应用都能满足需求。

    2. 技术参数


    - 颜色和强度:
    - 红色:标准LED为25 mcd,高亮度LED为6000 mcd
    - 绿色:标准LED为20 mcd,高亮度LED为1200 mcd
    - 黄色:标准LED为20 mcd,高亮度LED为380 mcd
    - 蓝色:标准LED为800 mcd,高亮度LED为1600 mcd
    - 橙色:标准LED为30 mcd,高亮度LED为4100 mcd
    - 白色(透明):标准LED为1200 mcd,高亮度LED为2500 mcd
    - 电压范围:
    - 红色:2VDC至2.5VDC
    - 绿色:10.8VDC至13.2VDC
    - 黄色:21.6VDC至26.4VDC
    - 蓝色:25.2VDC至30.8VDC
    - 橙色:99VAC至110VAC
    - 白色(透明):207VAC至253VAC
    - 电流:
    - 标准版本:红色20mA,绿色20mA,黄色20mA,蓝色20mA,橙色6mA,白色3mA
    - 高亮度版本:红色20mA,绿色20mA,蓝色20mA,橙色6mA,白色3mA
    - 光学参数:
    - 视角:标准LED为30°,高亮度LED为45°
    - 最大反向电压:5V
    - 工作温度范围:-30°C至+85°C
    - 存储温度:-40°C至+100°C
    - 其他参数:
    - 开关直径:6mm、8mm、10mm、12mm
    - 安装孔尺寸:6mm、8mm、10mm、12mm
    - 终端类型:焊盘/快接端子、6mm(2.0x0.5mm)、8mm、10mm、12mm(2.8x0.8mm)或电线(标准长度200mm)

    3. 产品特点和优势


    - 多色选择:提供多种颜色,适应不同需求。
    - 高亮度LED:可选标准LED或高亮度LED,适应不同光照条件。
    - 易安装:前面板卡扣式安装无需额外硬件,简化安装过程。
    - 长寿命:工作寿命长达100,000小时。
    - 宽电压范围:可适用于直流2V至交流220V的不同电源。
    - 兼容性强:适用于各种不同规格的开关安装孔。

    4. 应用案例和使用建议


    - 工业控制面板:适用于工厂自动化设备中的状态显示。
    - 家电设备:适用于洗衣机、冰箱等家电设备的状态指示。
    - 仪表板:适用于汽车仪表盘或飞机驾驶舱中的指示灯。
    - 通信设备:适用于通信设备中的信号指示。
    使用建议:
    - 根据具体应用场合选择合适的颜色和亮度版本。
    - 注意电源电压和电流的选择,以确保LED正常工作。
    - 如需长时间使用,建议采用高亮度版本,提高可视性和耐用性。

    5. 兼容性和支持


    - 兼容性:适用各种开关安装孔,易于替换。
    - 技术支持:制造商提供全面的技术支持和售后服务,包括安装指导、常见问题解答和技术咨询。

    6. 常见问题与解决方案


    - 问题:如何正确连接LED?
    - 解决方案:金快接端子表示阳极(+),银快接端子表示阴极(-)。对于标准线长200mm,红色线表示阳极(+),黑色线表示阴极(-)。
    - 问题:如何选择合适的电压版本?
    - 解决方案:根据实际应用场景选择合适的电压范围,如2VDC至220VAC范围内的任何电压。
    - 问题:焊接时需要注意什么?
    - 解决方案:焊接时要小心,避免过热损坏端子。

    7. 总结和推荐


    总体而言,QS-Series Snap-in Panel Mount LED Indicators 在技术规格、应用灵活性和市场竞争力方面表现出色。其多样化的颜色选择、宽电压范围、高亮度选项和易安装特性使其成为广泛应用的理想选择。建议在需要高性能、高可靠性的应用中使用。

QS83XXHY110参数

参数
视角 45°
透镜类型 扩散
Vf-正向电压 110V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 黄色
长*宽*高 28mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS83XXHY110厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS83XXHY110数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS83XXHY110 QS83XXHY110数据手册
