QS121XXHG110

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 绿色LED面板指示灯, 110V 交流, 6mA, 12mm安装孔径
供应商型号: N-QS121XXHG110
供应商: 云汉优选
标准整包数: 1

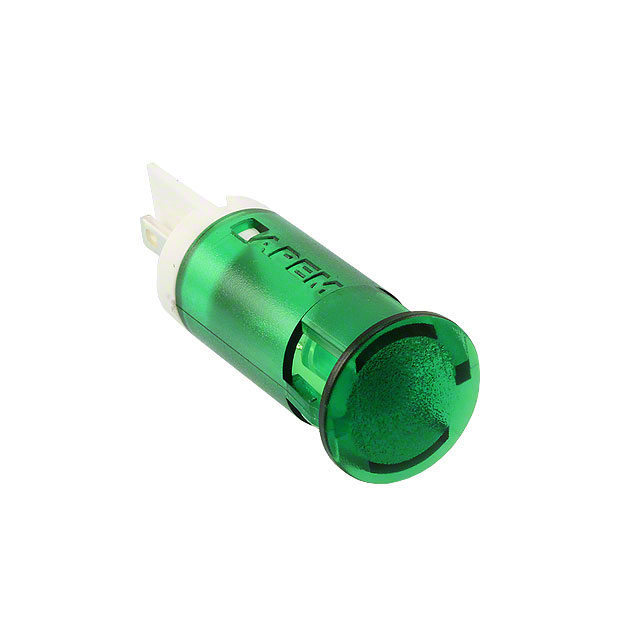

APEM 发光二极管 QS121XXHG110

QS121XXHG110概述

    # QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是由 APEM 公司生产的一款高性能LED指示灯。这类指示灯主要用于各种工业和消费电子产品中,提供直观的状态显示,如电源状态、故障检测等。其特点是安装方便、亮度高且适应性强,适用于广泛的电压范围。

    技术参数


    以下是 QS-Series Snap-in Panel Mount LED Indicators 的主要技术参数:
    | 颜色 | 标准亮度 (mcd) | 正向电压 (V) | 高亮度 (mcd) | 正向电压 (V) | 操作电压范围 | 操作电流 (mA) |
    | :: | :: | :: | :: | :: | :: | :: |
    | 红色 | 25 | 2.0 | 6000 | 2.2 | 2VDC - 1.8V 至 2.5VDC | 20mA |
    | 绿色 | 20 | 2.2 | 1200 | 3.3 | 12VDC - 10.8V 至 13.2VDC | 20mA |
    | 黄色 | 20 | 2.1 | 380 | 2.0 | 24VDC - 21.6V 至 26.4VDC | 20mA |
    | 蓝色 | 800 | 3.3 | 1600 | 3.3 | 28VDC - 25.2V 至 30.8VDC | 20mA |
    | 橙色 | 30 | 2.0 | 4100 | 2.2 | 110VAC - 99V 至 110VAC | 6mA |
    | 白色 (透明) | 1200 | 3.3 | 2500 | 3.3 | 220VAC - 207V 至 253VAC | 3mA |

    产品特点和优势


    - 多种尺寸选择:提供 6mm、8mm、10mm 和 12mm 直径的切割尺寸,满足不同应用场景的需求。
    - 免工具安装:前面板插接安装无需额外硬件。
    - 颜色多样:可选红色、绿色、黄色、蓝色、橙色和白色(透明)。
    - 宽电压范围:2VDC 到 220VAC,适用于不同类型的电源。
    - 高强度耐久性:额定使用寿命为 100,000 小时。
    - 多种安装方式:可选择焊接引脚、Faston 接头或电线连接。
    - 认证合规性:符合 UL496 认证标准。

    应用案例和使用建议


    应用案例
    - 工业控制面板:用于机器运行状态的指示,如运行、停止、故障等。
    - 家庭电器:例如冰箱、洗衣机等家电设备的指示灯,便于用户了解设备的工作状态。
    使用建议
    - 对于高亮度需求的应用场景,优先选择高亮度 LED 型号。
    - 在不同电压等级的应用环境中,注意检查适用的电压范围和相应的正向电压要求。
    - 安装过程中要确保正确的极性连接,避免短路或损坏。

    兼容性和支持


    QS-Series Snap-in Panel Mount LED Indicators 可以与多种标准电气系统兼容。对于不同的应用场景,建议联系 APEM 获取更详细的支持和指导。厂商还提供了丰富的技术支持和售后服务,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    问题1:LED 不亮
    - 原因:可能是由于连接极性错误或电压不符合要求。
    - 解决方法:检查极性连接是否正确,确认输入电压是否符合指定范围。
    问题2:亮度不足
    - 原因:可能是 LED 已经老化或选择的标准亮度 LED。
    - 解决方法:更换高亮度型号或调整外部电路来增加亮度。
    问题3:灯具损坏
    - 原因:可能是由于过度的机械应力或电应力。
    - 解决方法:确保安装时不要施加过大的力,定期进行设备检查。

    总结和推荐


    综上所述,QS-Series Snap-in Panel Mount LED Indicators 是一款功能强大且应用广泛的 LED 指示灯。其设计精良、安装简便、适用范围广泛,并具有出色的耐用性和性能表现。无论是工业控制还是家庭应用,都是一个可靠的选择。强烈推荐用户在相关应用场景中考虑使用这款产品。

QS121XXHG110参数

参数
视角 45°
透镜类型 扩散
Vf-正向电压 110V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 绿色
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS121XXHG110厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS121XXHG110数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS121XXHG110 QS121XXHG110数据手册

QS121XXHG110封装设计

查看详情并下载
Symbol
Footprint
3D Model
