Q6R7CXXG02E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2.2V 圆形,带圆顶 扩散 绿色 导线安装,面板安装 3mm*3mm*3mm
供应商型号: Q6R7CXXG02E
供应商: Master
标准整包数: 4
APEM 发光二极管 Q6R7CXXG02E

Q6R7CXXG02E概述


    产品简介

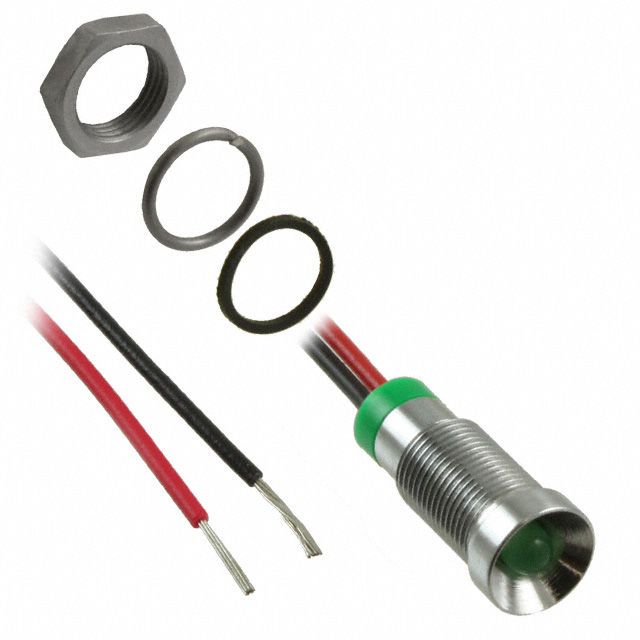

    本产品为直径6毫米的面板安装式LED指示灯,适用于各类电子设备和工业控制系统。采用镀铬黄铜前面板(可选择亮铬、黑铬或哑光灰色),后部为聚碳酸酯材料。该系列LED指示灯不仅具备良好的外观设计,还具有高亮度、低功耗及长寿命等特点。

    技术参数


    - 最大反向电压:5V
    - 视场角:30°至100°(取决于型号)
    - 寿命预期:100,000小时
    - 扭力:4 cNm(取决于选项)
    - 最大面板厚度:7mm
    - 操作温度范围:
    - 后塑料体:-30°C 至 +65°C(-22°F 至 +149°F)
    - 后环氧体:-40°C 至 +85°C(-40°F 至 +185°F)
    - 发光强度:
    - 标准LED:HE红 40 mcd,绿 50 mcd,黄 30 mcd,蓝 1,200 mcd,白 1,200 mcd,橙 60 mcd
    - 超亮LED:HE红 3,700 mcd,绿 2,000 mcd,黄 1,200 mcd,橙 4,500 mcd
    - 电气规格:
    - 无电阻器:1.8V 至 3.3V DC,最大电流 20mA
    - 6V DC:5.4V 至 6.6V DC,最大电流 20mA
    - 12V DC:10.8V 至 13.2V DC,最大电流 20mA
    - 24V DC:21.6V 至 26.4V DC,最大电流 20mA
    - 28V DC:25.2V 至 30.8V DC,最大电流 20mA

    产品特点和优势


    1. 耐用性:采用镀铬黄铜和聚碳酸酯材料,提供出色的耐腐蚀性和抗冲击性。
    2. 高强度发光:提供标准、超亮和高亮三种发光强度选择,满足不同应用需求。
    3. 多种颜色选择:提供红、绿、黄、蓝、白、橙等多色LED选择,便于系统状态指示。
    4. IP67密封等级:适用于恶劣环境条件下的安装使用。
    5. 灵活的连接方式:支持焊盘引脚、销钉、电线等多种连接方式,方便集成到各种电路中。

    应用案例和使用建议


    - 汽车仪表盘:可在恶劣环境中稳定工作,提供准确的指示信号。
    - 工业控制面板:高亮度和多色选择使设备状态一目了然,提高系统安全性。
    - 家用电器:如微波炉、洗衣机等设备上的状态指示灯,易于维护。
    使用建议:
    - 根据具体应用选择合适的发光强度和颜色。
    - 注意避免超过最大额定电流,以延长使用寿命。
    - 确保正确连接LED,避免因焊接不当导致损坏。

    兼容性和支持


    - 本产品兼容多种电源输入(1.8V至30.8V DC),适用范围广泛。
    - 厂商提供全面的技术支持和售后服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    - 问题1:LED灯闪烁不稳定
    - 解决方法:检查电源电压是否在额定范围内,更换适当的稳压器或调整电路设计。

    - 问题2:LED亮度不足
    - 解决方法:确认是否使用了足够的限流电阻,根据需要调整电阻值或选择更高亮度的LED。

    总结和推荐


    本款6毫米面板安装式LED指示灯凭借其耐用的材料、高强度的发光效果、多种颜色选择以及IP67防护等级,在各类电子设备和工业控制系统中表现出色。它能够适应严苛的工作环境,且提供多样化的连接方式,易于集成。综合考虑其优异的性能和广泛应用领域,我强烈推荐此款LED指示灯给需要高质量状态指示的产品设计师和技术工程师们。

Q6R7CXXG02E参数

参数
测试电流 -
显示颜色 绿色
视角 100°
透镜类型 扩散
Vf-正向电压 2.2V
透镜形状 圆形,带圆顶
波长 -
长*宽*高 3mm*3mm*3mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 袋装

Q6R7CXXG02E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q6R7CXXG02E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q6R7CXXG02E Q6R7CXXG02E数据手册

Q6R7CXXG02E封装设计

查看详情并下载
Symbol
Footprint
3D Model
