QS101XXY12

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 黄色LED面板指示灯, 12V 直流, 20mA, 10mm安装孔径
供应商型号: 642-QS101XXY12
供应商: Mouser
标准整包数: 1

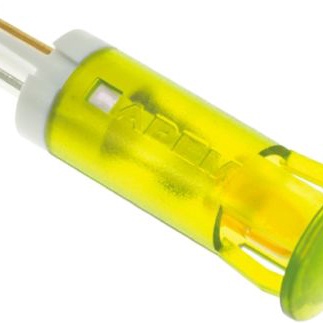

APEM 发光二极管 QS101XXY12

QS101XXY12概述

    QS SERIES Snap-in Panel Mount LED Indicators 技术手册概述

    1. 产品简介


    QS系列Snap-in Panel Mount LED指示灯是一款专为嵌入式面板设计的LED指示灯,广泛应用于工业控制、仪器仪表、通信设备等领域。这些指示灯通过简单安装即可嵌入到面板中,无需额外硬件支持。提供红、绿、黄、蓝、橙、白色等多种颜色选择,能够满足不同的视觉识别需求。

    2. 技术参数


    - 光度和电压
    - 红色:
    - 额定光度(标准):25 mcd
    - 额定光度(高亮度):600 mcd
    - 正向电压(标准):2.0 V
    - 正向电压(高亮度):2.2 V
    - 绿色:
    - 额定光度(标准):20 mcd
    - 额定光度(高亮度):1200 mcd
    - 正向电压(标准):2.2 V
    - 正向电压(高亮度):3.3 V
    - 黄色:
    - 额定光度(标准):20 mcd
    - 额定光度(高亮度):380 mcd
    - 正向电压(标准):2.0 V
    - 正向电压(高亮度):2.0 V
    - 蓝色:
    - 额定光度(标准):800 mcd
    - 额定光度(高亮度):1600 mcd
    - 正向电压(标准):3.3 V
    - 正向电压(高亮度):3.3 V
    - 橙色:
    - 额定光度(标准):30 mcd
    - 额定光度(高亮度):410 mcd
    - 正向电压(标准):2.2 V
    - 正向电压(高亮度):2.2 V
    - 白色:
    - 额定光度(标准):1200 mcd
    - 额定光度(高亮度):2500 mcd
    - 正向电压(标准):3.3 V
    - 正向电压(高亮度):3.3 V
    - 电气参数
    - 工作电压范围: 2 VDC 至 220 VAC
    - 最大反向电压: 5 V
    - 发光角度:
    - 标准LED:30°
    - 高亮度LED:45°
    - 使用寿命: 100,000小时
    - 工作温度范围: -30°C至+85°C
    - 存储温度范围: -40°C至+100°C

    3. 产品特点和优势


    - 多样化选择: 提供多种颜色选择,包括红、绿、黄、蓝、橙和白色。
    - 易于安装: 可以通过简单的插入安装到面板中,不需要额外的固定件。
    - 高可靠性: 使用UL94V-0级材料制造,具有良好的耐高温和抗冲击性能。
    - 高光度: 高亮度LED选项可确保即使在白天也能清晰可见。
    - 宽工作电压范围: 支持从直流2V到交流220V的工作电压,适用于不同应用场景。
    - 多种接线方式: 提供焊片/快接端子和多种规格的电线选择。

    4. 应用案例和使用建议


    - 工业控制面板: 在自动化设备的控制面板上,用于状态显示和报警信号。
    - 仪器仪表: 在精密仪器中,用于指示工作状态。
    - 通信设备: 在通信设备中,用于状态监控和故障报警。
    使用建议:
    - 确保连接正确的正负极性,避免过压或短路。
    - 根据应用场景选择合适的颜色和亮度等级。
    - 考虑使用外部电阻来调整电流,以确保指示灯在规定范围内正常工作。

    5. 兼容性和支持


    - 兼容性: 与各种控制板和电源适配器兼容,具体参数需根据实际应用选择。
    - 技术支持: 提供详细的安装手册和技术文档,同时可通过官网获取更多技术支持。

    6. 常见问题与解决方案


    - Q: 指示灯不亮怎么办?
    - A: 首先检查电源连接是否正确,其次检查正负极是否接反,最后确认是否有足够的电流供应。
    - Q: 如何延长使用寿命?
    - A: 确保在规定的电压和电流范围内运行,避免长时间过载。
    - Q: 如何更换指示灯?
    - A: 断开电源,轻轻拔出旧指示灯,插入新的指示灯,确保正负极连接正确。

    7. 总结和推荐


    QS系列Snap-in Panel Mount LED指示灯凭借其多样化的设计、高可靠性及宽广的应用范围,在各类工业控制和通讯设备中表现出色。它不仅提供了多种颜色选择和高亮度选项,还能适应多种供电条件。对于需要多功能且易安装的LED指示灯应用场合,QS系列是一个非常值得推荐的选择。

QS101XXY12参数

参数
测试电流 -
显示颜色 黄色
视角 30°
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS101XXY12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS101XXY12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS101XXY12 QS101XXY12数据手册

QS101XXY12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.061 ¥ 59.6655
10+ $ 4.587 ¥ 38.7602
50+ $ 3.8988 ¥ 32.9449
100+ $ 3.3912 ¥ 28.6556
库存: 4
起订量: 1 增量: 1
