Q8F1BXXR12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 3.3V 圆形,带平顶 扩散 红色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: ET-2494811
供应商: 海外现货
标准整包数: 1

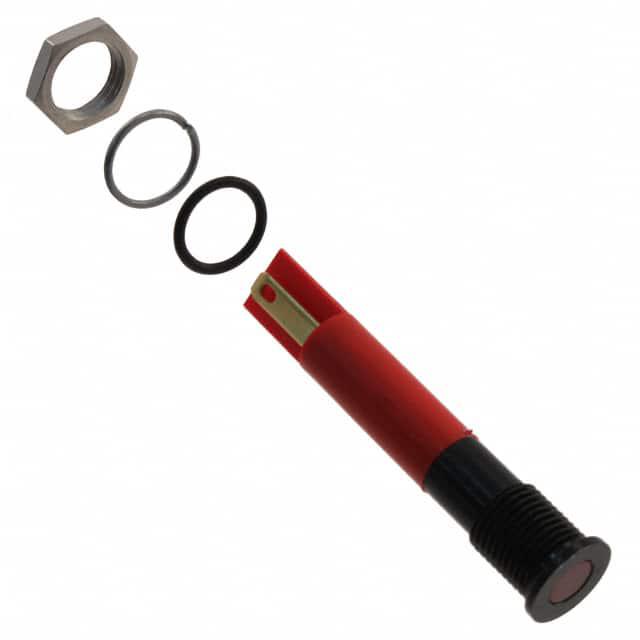

APEM 发光二极管 Q8F1BXXR12E

Q8F1BXXR12E概述


    产品简介




    这款产品是Apem公司生产的Q8系列8毫米面板安装LED指示灯,具有多种颜色选择(如红、绿、黄、蓝、白等),适用于广泛的工业和消费电子产品中。Q8系列不仅提供了固定灯光和闪烁灯光两种模式,还提供了多种发光强度选项,包括普通亮度、高亮度和超亮。这些特性使其非常适合用于各种复杂的显示需求。


    技术参数




    - 材料:镀铬黄铜前面板(亮铬、黑铬或哑光灰)和模制聚碳酸酯后盖。
    - 最大反向电压:5 V。
    - 视场角:30°到100°(依型号而定)。
    - 寿命预期:100,000小时。
    - 扭矩:4 cNm(根据选项)。
    - 最大面板厚度:7 mm。
    - 密封性:IP67(符合EN60529标准)。
    - 操作及存储温度范围:
    - 塑料后盖:-30°C至+65°C(-22°F至+149°F)
    - 环氧树脂后盖:-40°C至+85°C(-40°F至+185°F)

    电气参数:
    - 操作电压范围(最小至最大):0.2 V(无电阻器), 6 VDC, 12 VDC, 24 VDC, 28 VDC, 110 VAC, 220 VAC。
    - 操作电流(典型值):所有型号最大为20 mA。

    发光强度:
    - 红光(HE红):超亮模式下1600 mcd,普通模式下80 mcd,正向电压2.0 V。
    - 绿光:超亮模式下2200 mcd,普通模式下10000 mcd,正向电压3.3 V。
    - 黄光:超亮模式下1600 mcd,普通模式下4000 mcd,正向电压2.1 V。
    - 蓝光:超亮模式下1600 mcd,普通模式下2200 mcd,正向电压3.3 V。
    - 白光:超亮模式下1600 mcd,普通模式下2500 mcd,正向电压3.3 V。
    - 橙色光:超亮模式下2400 mcd,普通模式下4000 mcd,正向电压2.2 V。
    - 双色(红/绿):典型值为14/30 mcd,正向电压2.0 V/2.2 V。
    - 三色(红/绿/黄):典型值为60/15/13 mcd,正向电压2.0 V/2.2 V/2.1 V。


    产品特点和优势




    Q8系列LED指示灯的主要优势包括:
    - IP67防护等级:提供防尘防水保护,适合于苛刻的应用环境。
    - 宽广的操作和存储温度范围:从-40°C到+85°C,确保在极端条件下稳定运行。
    - 超长使用寿命:达到100,000小时,大幅减少了维护成本。
    - 多种发光强度选择:涵盖从普通亮度到超亮等多种选择,以适应不同应用场景的需求。


    应用案例和使用建议




    Q8系列LED指示灯广泛应用于各种设备的指示灯、状态显示器和信号灯系统中。例如,在工业自动化设备、汽车仪表盘、家用电器和消费电子设备中都有其身影。对于不同的应用,可选择相应的颜色、发光强度和电源类型,以满足特定需求。例如,在高湿度或灰尘较多的环境中,推荐使用具有IP67防护等级的型号。此外,由于Q8系列支持110 VAC和220 VAC供电,它特别适合于需要交流电输入的应用场景。


    兼容性和支持




    Q8系列LED指示灯与大多数标准电气接口兼容,可方便地连接到不同类型的电气系统中。制造商提供了详细的安装指南和技术支持,包括使用说明、故障排查和维护信息。此外,针对常见的安装和配置问题,Apem公司也提供了详细的解答和指导。


    常见问题与解决方案




    - 问题1:如何确定合适的LED颜色和发光强度?
    - 解决方案:根据应用场景和所需的视觉效果选择合适颜色和发光强度。可以参考产品手册中的详细技术参数表来做出决定。

    - 问题2:LED指示灯不亮怎么办?
    - 解决方案:首先检查电源连接是否正确;其次确认LED驱动电路正常工作。如果以上步骤均未解决问题,可能需要更换LED或联系技术支持。


    总结和推荐




    综上所述,Apem公司的Q8系列8毫米面板安装LED指示灯凭借其优异的性能参数、多样化的产品选择以及广泛的应用范围,是一款值得推荐的高品质电子元器件。无论是工业自动化还是家用电器等领域,该系列产品都能提供可靠的性能和出色的用户体验。因此,我们强烈推荐这一系列的LED指示灯产品。

Q8F1BXXR12E参数

参数
波长 -
测试电流 -
显示颜色 红色
视角 100°
透镜类型 扩散
Vf-正向电压 3.3V
透镜形状 圆形,带平顶
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q8F1BXXR12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F1BXXR12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F1BXXR12E Q8F1BXXR12E数据手册

Q8F1BXXR12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.6454 ¥ 132.2035
25+ $ 12.3228 ¥ 104.1278
100+ $ 10.4262 ¥ 88.101
250+ $ 10.2642 ¥ 86.7321
500+ $ 9.6369 ¥ 81.432
1000+ $ 9.3697 ¥ 79.1739
库存: 65
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 132.2
