Q6R1BXXB24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带圆顶 扩散 蓝色 焊接安装,面板安装 3mm*3mm*3mm
供应商型号: ET-2494730
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 Q6R1BXXB24E

Q6R1BXXB24E概述


    产品简介

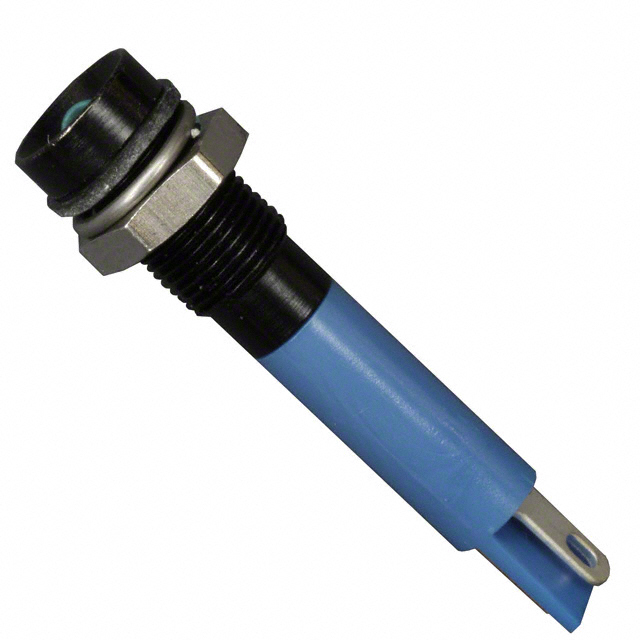

    本产品是一款直径为6毫米(Ø6 mm)的面板安装式LED指示灯,属于Q6系列。该系列产品适用于各种工业控制和消费电子产品中,作为状态指示和报警信号的功能。LED指示灯具备多种颜色选择,包括红、绿、黄、蓝、白和橙色,满足不同的应用需求。它具有高亮度和长寿命的特点,可在-30°C到+65°C的工作温度范围内稳定工作,并且能够通过IP67密封选项来增强防尘防水性能。

    技术参数


    - 最大反向电压:5 V
    - 视场角:30°至100°(根据型号不同而变化)
    - 寿命:100,000小时
    - 扭力:4 cNm(根据选型而变化)
    - 最大面板厚度:7 mm
    - 电压和电流规格(典型值):
    - 02型(无电阻):1.8至3.3 VDC,最大电流20 mA
    - 6 VDC:5.4至6.6 VDC,20 mA
    - 12 VDC:10.8至13.2 VDC,20 mA
    - 24 VDC:21.6至26.4 VDC,20 mA
    - 28 VDC:25.2至30.8 VDC,20 mA

    产品特点和优势


    本产品的亮点在于其IP67密封选项,符合EN60529标准,使其具有出色的防尘防水性能。另外,不同的发光强度级别(普通、超亮和超级亮)可满足不同应用场合的需求。其耐用性和亮度稳定性使得这款LED指示灯在工业控制领域具有显著的竞争优势。

    应用案例和使用建议


    该产品广泛应用于工业控制面板、机械设备、家电设备等领域,作为状态显示和故障指示的工具。例如,在数控机床操作面板上使用该产品,可以清晰地指示设备运行状态;在家用电器的控制面板上,也可以利用不同颜色的LED指示灯来显示不同功能的状态。在使用过程中,建议根据具体的应用环境选择合适的型号,并合理设置电阻以保证正常工作电流。

    兼容性和支持


    Q6系列LED指示灯与其他常见的电子元件或设备具有良好的兼容性,易于集成到现有的电路系统中。厂商提供了详细的用户手册和技术支持服务,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:如何选择合适的电压?
    - 解决方案:根据应用系统的供电电压范围,选择合适的工作电压型号。如果需要调节电流,可通过外接电阻进行调整。

    - 问题:如何实现双色显示?
    - 解决方案:采用双色LED并改变电源极性即可实现双色显示效果。请注意,双色LED仅支持直流电。
    - 问题:安装时需要注意哪些事项?
    - 解决方案:确保安装孔位准确,避免过度施加扭力损坏指示灯。若需焊接接线端子,建议使用温度控制在300°C的焊锡。

    总结和推荐


    总体而言,Q6系列Ø6 mm面板安装式LED指示灯是一款高性能、多功能的产品。其卓越的亮度、长寿命及出色的环境适应性使其成为众多工业和家用设备的理想选择。无论是在工业自动化领域还是家用电器中,Q6系列LED指示灯都展现出了其不可替代的价值。因此,我强烈推荐使用这一款LED指示灯,以提升您的产品性能和用户体验。

Q6R1BXXB24E参数

参数
波长 -
测试电流 -
显示颜色 蓝色
视角 100°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带圆顶
长*宽*高 3mm*3mm*3mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q6R1BXXB24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q6R1BXXB24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q6R1BXXB24E Q6R1BXXB24E数据手册

Q6R1BXXB24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.1214 ¥ 186.9261
10+ $ 18.315 ¥ 154.7618
25+ $ 15.4606 ¥ 130.6422
100+ $ 14.3114 ¥ 120.9312
250+ $ 13.9458 ¥ 117.8424
500+ $ 13.3657 ¥ 112.9401
1000+ $ 12.7855 ¥ 108.0378
库存: 15
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 186.92
