Q6P1CXXR24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V 圆形,带圆顶 扩散 红色 焊接安装,面板安装 3mm*3mm*3mm
供应商型号: BN-Q6P1CXXR24E
供应商: 海外现货
标准整包数: 1

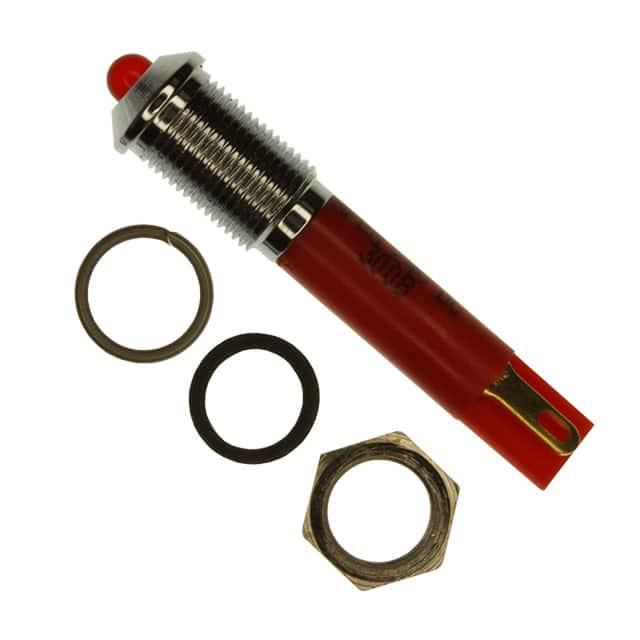

APEM 发光二极管 Q6P1CXXR24E

Q6P1CXXR24E概述

    # Q6系列6毫米面板安装LED指示器技术手册

    产品简介


    Q6系列6毫米面板安装LED指示器是一种适用于多种工业应用的高性能电子元器件。它们由镀铬黄铜前盖(可选亮铬、黑铬或磨砂灰)和聚碳酸酯后盖组成。这些指示器具有多种颜色和亮度选项,可以提供各种视觉反馈。Q6系列广泛应用于工业自动化控制、机械设备监控、汽车仪表盘等领域。

    技术参数


    基本规格
    - 最大反向电压: 5 V
    - 视角范围: 30° - 100°(取决于型号)
    - 寿命: 100,000小时
    - 扭矩: 4 cNm(取决于选项)
    - 最大面板厚度: 7 mm
    电气特性
    - 操作电压范围:
    - 无电阻:1.8 VDC 至 3.3 VDC
    - 6 VDC:5.4 VDC 至 6.6 VDC
    - 12 VDC:10.8 VDC 至 13.2 VDC
    - 24 VDC:21.6 VDC 至 26.4 VDC
    - 28 VDC:25.2 VDC 至 30.8 VDC
    - 典型操作电流: 20 mA
    - 最大操作电流: 20 mA
    环境条件
    - 存储温度范围:
    - 后塑料盖体: -30 °C 至 +65 °C(-22 °F 至 +149 °F)
    - 后环氧盖体: -40 °C 至 +85 °C(-40 °F 至 +185 °F)

    产品特点和优势


    1. IP67密封选项(符合EN60529标准): 提供卓越的防尘防水能力。
    2. 高亮度选择: 包括超亮和超级亮选项,满足不同应用需求。
    3. 多种颜色和亮度配置: 可以根据具体应用场景进行定制。
    4. 长寿命: 寿命可达100,000小时,适用于长期运行的应用场景。

    应用案例和使用建议


    应用案例
    Q6系列LED指示器广泛用于工业控制面板、汽车仪表板和机械设备监测系统中。例如,在机械臂控制系统中,通过不同的颜色变化来指示机械臂的不同状态;在工业自动化控制系统中,用来指示机器的运行状态或报警状态。
    使用建议
    1. 安装注意事项: 在焊接过程中请注意温度(建议焊接温度为300°C,持续3秒),以避免损坏电子元器件。
    2. 供电电压: 注意不要超过规定的操作电压,否则可能导致使用寿命缩短。
    3. 线缆选择: 标准线缆长度为200mm,如果需要其他长度,请咨询制造商。

    兼容性和支持


    Q6系列LED指示器适用于多种工业标准电压(如12 VDC、24 VDC等)。若需特定电压或特殊安装要求,请联系制造商(APEM)获取更多信息和支持。

    常见问题与解决方案


    问题1:如何确保正确的颜色变化?
    解决方案: 对于双色LED(如红绿双色),请按照正负极连接方式,将金端子接电源正极,银端子接电源负极。当电源电压反转时,颜色会发生变化。
    问题2:如何避免过热?
    解决方案: 确保供电电压不超过规定的最大值(最大反向电压为5 V),并考虑散热措施,以延长使用寿命。

    总结和推荐


    Q6系列6毫米面板安装LED指示器凭借其卓越的性能和广泛的应用范围,是许多工业应用的理想选择。其具备IP67防护等级,支持多种颜色和亮度选择,以及较长的使用寿命,使其在市场上具有很强的竞争力。对于需要高可靠性和长寿命的工业项目,强烈推荐使用Q6系列LED指示器。

Q6P1CXXR24E参数

参数
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色
视角 100°
透镜类型 扩散
Vf-正向电压 2V
长*宽*高 3mm*3mm*3mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q6P1CXXR24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q6P1CXXR24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q6P1CXXR24E Q6P1CXXR24E数据手册

Q6P1CXXR24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
