首页  >  产品百科  >  QS83XXO24

QS83XXO24

产品分类: 发光二极管
厂牌: APEM

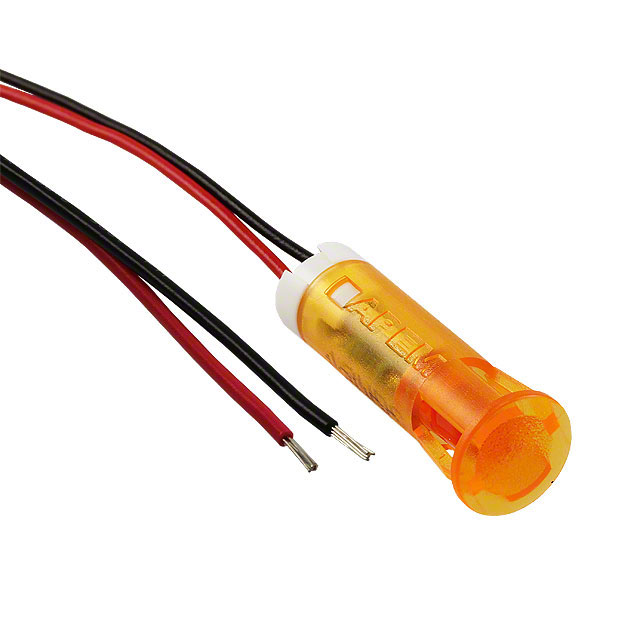

产品描述: APEM 橙色LED面板指示灯, 24V 直流, 20mA, 8mm安装孔径
供应商型号: 7863772
供应商: 海外现货
标准整包数: 1

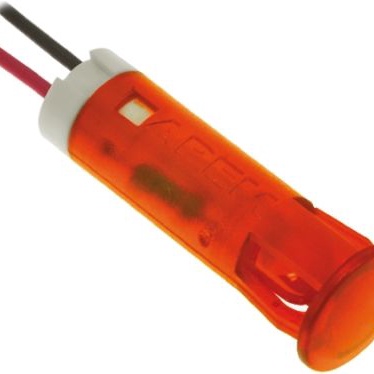

APEM 发光二极管 QS83XXO24

QS83XXO24概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是由 APem 公司生产的面板安装式LED指示灯系列。这些指示灯主要用于各种工业控制面板、仪器仪表和家电设备中,用于显示系统状态、故障诊断和其他操作信息。主要功能包括指示灯的点亮与熄灭,通过不同的颜色区分不同状态。

    技术参数


    - LED亮度及电压:
    - 红色:标准LED 25 mcd,正向电压 2.0 V;高亮度LED 6000 mcd,正向电压 2.2 V。
    - 绿色:标准LED 20 mcd,正向电压 2.2 V;高亮度LED 1200 mcd,正向电压 3.3 V。
    - 黄色:标准LED 20 mcd,正向电压 2.1 V;高亮度LED 380 mcd,正向电压 2.0 V。
    - 蓝色:标准LED 800 mcd,正向电压 3.3 V;高亮度LED 1600 mcd,正向电压 3.3 V。
    - 橙色:标准LED 30 mcd,正向电压 2.0 V;高亮度LED 4100 mcd,正向电压 2.2 V。
    - 白色:标准LED 1200 mcd,正向电压 3.3 V;高亮度LED 2500 mcd,正向电压 3.3 V。
    - 工作电压:
    - 2VDC 至 220VAC
    - 电流:
    - 标准LED和高亮度LED典型电流均为20mA(除了橙色和白色为6mA和3mA)。
    - 操作温度范围:
    - 工作温度:-30°C 到 +85°C
    - 存储温度:-40°C 到 +100°C
    - 封装尺寸:
    - 6mm, 8mm, 10mm 和 12mm 直径开孔尺寸
    - 材料特性:
    - 镜片:聚碳酸酯(UL94V-0)
    - 本体:聚碳酸酯(UL94V-0)
    - 接线端子:金镀层/银镀层、黄铜
    - 电线:6mm和8mm 使用24AWG,10mm和12mm 使用22AWG,采用PVC材料(UL1061)

    产品特点和优势


    1. 多样化颜色选择:提供红、绿、黄、蓝、橙、白六种标准颜色,以及相应的高亮度版本,适用于多种场合下的视觉识别需求。
    2. 灵活的安装方式:采用前面板嵌入式安装设计,无需额外硬件,方便快捷。
    3. 高寿命:高达100,000小时的工作寿命,确保长时间稳定运行。
    4. 广泛的工作电压范围:支持2VDC到220VAC的输入电压,适用范围广。
    5. 兼容性强:可以配置为单色或双色,提供更丰富的应用场景。
    6. 高质量材料:采用UL认证的聚碳酸酯材料,具有优异的耐热、耐冲击性能。

    应用案例和使用建议


    - 应用场景:这些LED指示灯常用于工厂自动化控制系统、智能家居设备、汽车电子仪表板、医疗设备等。
    - 使用建议:
    - 根据具体应用要求选择合适的颜色和亮度等级,例如,在户外或强光环境下可选用高亮度LED。
    - 根据所选的供电电压配置相应的电阻,以确保LED在安全电流下工作。
    - 安装时确保接线正确,避免短路风险。

    兼容性和支持


    - 兼容性:适用于各种标准接口,如6mm、8mm、10mm和12mm的开孔直径。
    - 支持服务:APem公司提供了详细的安装指导和技术支持,以帮助用户正确安装和使用产品。

    常见问题与解决方案


    - 问题一:安装时无法正确固定。
    - 解决方案:检查面板厚度是否符合0.8mm至1.6mm的要求,调整螺丝扭矩。
    - 问题二:LED灯不亮。
    - 解决方案:确认接线正确无误,检查是否有损坏或未焊接到位的LED。
    - 问题三:LED寿命不足。
    - 解决方案:确保工作环境在规定的温度范围内,避免过载或短路。

    总结和推荐


    总体来说,QS-Series Snap-in Panel Mount LED Indicators 是一款性能稳定、功能多样的产品。其广泛的适用性、优秀的机械和电气特性使其成为众多工业控制系统的理想选择。对于需要稳定、可靠LED指示灯的应用场合,我们强烈推荐这款产品。

QS83XXO24参数

参数
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 橙色
视角 30°
透镜类型 扩散
长*宽*高 28mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS83XXO24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS83XXO24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS83XXO24 QS83XXO24数据手册

QS83XXO24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 52.3633
25+ ¥ 49.7216
50+ ¥ 48.192
100+ ¥ 47.1511
400+ ¥ 46.1101
库存: 69
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 52.36
