Q14F5CXXR12E-0BU

产品分类: LED显示器件
厂牌: APEM

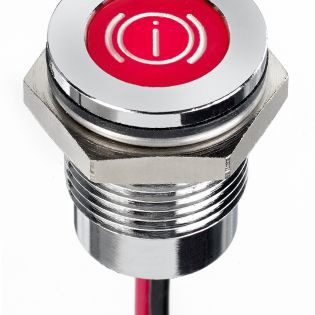

产品描述: APEM 红色LED面板指示灯, 12V 直流, 20mA, IP67, 14mm安装孔径
供应商型号: 9224851
供应商: 欧时
标准整包数: 1
APEM LED显示器件 Q14F5CXXR12E-0BU

Q14F5CXXR12E-0BU概述


    产品简介


    Q SERIES Ø14mm (.551") Panel Mount LED Indicators 是一款广泛应用于各种控制面板的LED指示灯。这些指示灯具有14毫米的面板安装孔径,并提供两种类型的透镜:10毫米有色扩散环氧树脂透镜或10毫米透明超级亮度LED。产品具有两种不同的外观设计风格——突出式和齐平式。它们适用于广泛的电压范围(从2VDC到220VAC),并且可以根据客户的需求选择不同的引线端子类型,如焊接脚、快卸终端、针脚或者200毫米长的导线端子。此外,还提供了IP67防护等级,确保在恶劣环境中仍能正常工作。

    技术参数


    - 电压范围:2VDC – 220VAC
    - 操作电流:
    - 无电阻:1.8至3.3VDC(最大20mA)
    - 6VDC:5.4至6.6VDC(最大20mA)
    - 12VDC:10.8至13.2VDC(最大20mA)
    - 24VDC:21.6至26.4VDC(最大20mA)
    - 28VDC:25.2至30.8VDC(最大20mA)
    - 110VAC:99至121VAC(6mA)
    - 220VAC:207至253VAC(3mA)
    - 最大反向电压:5V
    - 视角:30°至100°
    - 使用寿命:100,000小时
    - 温度范围:–40°C 至 +85°C

    产品特点和优势


    Q SERIES Ø14mm LED指示灯具备多种颜色和亮度级别,如标准亮度、超亮和超高亮度。它们可以实现不同的颜色切换(如红/绿双色和红/绿/黄三色)。这些LED具有高亮度和宽视角的特点,适用于工业、汽车和其他需要清晰可见指示的场合。由于其坚固耐用的设计和高可靠性,它们能够在广泛的电压和温度范围内稳定工作,从而成为市场上的佼佼者。

    应用案例和使用建议


    Q SERIES Ø14mm LED指示灯广泛应用于汽车仪表板、工业控制系统面板、船舶导航系统等场景。例如,在汽车仪表盘上,它可以用来指示油量、电池状态和刹车测试等信息。在工业控制面板中,可以用于报警提示、运行状态指示等。
    使用建议:
    - 在选择电压时,务必注意不要超过规定的电压范围,以免影响LED的寿命。
    - 安装过程中应注意正确区分正负极,避免错误接线导致LED损坏。
    - 考虑到散热问题,特别是在高温环境下使用时,应尽量选择更高亮度级别的LED。

    兼容性和支持


    Q SERIES Ø14mm LED指示灯具有广泛的适用性,可以与各种电子控制系统兼容。厂商提供了一系列标准选项,包括不同颜色、亮度等级和电压规格,同时提供详细的安装指南和技术支持。如果需要定制电缆长度和连接器,则需联系厂商进行定制。

    常见问题与解决方案


    1. 问题:如何正确识别正负极?
    解决方案:金黄色的快卸终端表示阳极(+),银色终端表示阴极(-)。

    2. 问题:如何防止误操作导致LED损坏?
    解决方案:在安装过程中严格按照说明书进行操作,特别注意区分正负极。

    总结和推荐


    Q SERIES Ø14mm Panel Mount LED Indicators以其广泛的适用范围、高亮度、多样化颜色和可靠性在市场上表现出色。无论是对于汽车、工业还是船舶等领域,都是理想的面板安装指示灯选择。因此,我们强烈推荐使用此产品。如果您有任何特定需求,建议联系APREM进行详细咨询和定制服务。

Q14F5CXXR12E-0BU参数

参数
背光颜色 -
显示尺寸 -
显示高度 -
控制器类型 -
显示颜色 红色
显示模式 -
触碰模式 -
字符高度 -
视角 -
分辨率(pixels) -
发光强度 -
显示宽度 -
字符宽度 -
接口方式 -
显示类型 -
长*宽*高 19.4mm(长度)

Q14F5CXXR12E-0BU厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14F5CXXR12E-0BU数据手册

厂牌 PDF简要描述 下载
APEM LED显示器件 APEM Q14F5CXXR12E-0BU Q14F5CXXR12E-0BU数据手册

Q14F5CXXR12E-0BU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.9992 ¥ 118.2932
15+ $ 13.5801 ¥ 114.7518
50+ $ 13.161 ¥ 111.2102
100+ $ 12.8807 ¥ 108.842
200+ $ 12.6017 ¥ 106.4846
库存: 42
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 118.29
