首页  >  产品百科  >  QS103XXB12

QS103XXB12

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 蓝色LED面板指示灯, 12V 直流, 20mA, 10mm安装孔径
供应商型号: 7864160
供应商: 海外现货
标准整包数: 1

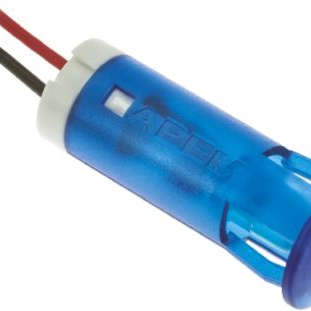

APEM 发光二极管 QS103XXB12

QS103XXB12概述

    # QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款高性能的面板安装式指示灯,适用于各种工业控制、仪表盘和消费电子产品。这些指示灯通过不同颜色提供直观的视觉反馈,适用于不同电压和电流要求的应用场合。

    技术参数


    主要

    技术参数


    - 标准LED
    - 颜色:红、绿、黄、蓝、橙、白(透明)
    - 强度:红色(25 mcd),绿色(20 mcd),黄色(20 mcd),蓝色(800 mcd),橙色(30 mcd),白色(1200 mcd)
    - 正向电压:红色(2.0 V),绿色(2.2 V),黄色(2.1 V),蓝色(3.3 V),橙色(2.0 V),白色(3.3 V)
    - 工作电压范围:2VDC - 220VAC
    - 额定工作电流:20 mA(大部分型号);部分型号如橙色(6 mA)、白色(3 mA)
    - 高亮度LED
    - 颜色:红、绿、黄、蓝、橙、白(透明)
    - 强度:红色(6000 mcd),绿色(1200 mcd),黄色(380 mcd),蓝色(1600 mcd),橙色(4100 mcd),白色(2500 mcd)
    - 正向电压:均为3.3 V
    - 工作电压范围:2VDC - 220VAC
    - 额定工作电流:20 mA(大部分型号);部分型号如橙色(6 mA)、白色(3 mA)
    尺寸和技术细节
    - 直径尺寸:6mm、8mm、10mm、12mm
    - 操作温度范围:-30°C 至 +85°C
    - 存储温度:-40°C 至 +100°C
    - 最大反向电压:5V
    - 视角:标准LED(30°),高亮度LED(45°)
    - 使用寿命:100,000小时
    安装方式
    - 安装孔径:6mm、8mm、10mm、12mm
    - 安装方式:前面板插接安装,无需额外硬件
    - 终端类型:焊盘/快接端子(金/银)、24AWG 或 22AWG 电线(长度200mm)

    产品特点和优势


    QS-Series Snap-in Panel Mount LED Indicators 采用优质材料制造,具备长寿命(100,000小时),宽泛的工作温度范围(-30°C 至 +85°C),并且具有优异的视角和高强度输出,适合各种恶劣环境。它们支持多种颜色和电压选择,可以满足不同应用场景的需求。此外,高亮度版本特别适合户外和强光环境下使用。

    应用案例和使用建议


    应用场景
    这些LED指示灯广泛应用于各种仪器仪表、控制系统和消费电子产品中,例如工厂自动化系统、医疗设备和智能家居等。对于需要高可视性的场合,高亮度版本是理想选择。
    使用建议
    - 确保正确的电压和电流,以避免过载。
    - 针对220VAC版本,请使用高亮度LED以确保足够的亮度。
    - 注意不同颜色LED之间的电流差异,根据实际需求选择合适的颜色和亮度等级。
    - 在高湿度或腐蚀环境中使用时,考虑采取适当的防护措施。

    兼容性和支持


    - 兼容性:这些指示灯设计用于标准的面板安装孔径,兼容市面上大多数控制面板。
    - 支持:厂商APEM提供了全面的技术支持和售后服务,包括在线文档、安装指南和技术咨询等。

    常见问题与解决方案


    1. Q:如何确定所需的电压和电流?
    - A: 查阅技术手册或联系厂商获取具体产品的电压和电流要求。

    2. Q:焊接到快接端子时应注意什么?
    - A: 确保焊接温度适中,避免损坏接线端子。
    3. Q:高亮度LED是否可以在所有电压下工作?
    - A: 不一定,高亮度LED可能仅限于特定电压范围内工作,详见技术手册。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款集高性能、可靠性和多样性于一体的LED指示灯产品。其广泛的电压和颜色选择使其适用于众多应用场景。特别是高亮度版本,非常适合需要高可视性的场合。总体而言,这款产品在性能和可靠性方面表现出色,强烈推荐给需要高性能LED指示灯的用户。

QS103XXB12参数

参数
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 蓝色
视角 30°
透镜类型 散射
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售

QS103XXB12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS103XXB12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS103XXB12 QS103XXB12数据手册

QS103XXB12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 60.0979
25+ ¥ 57.072
50+ ¥ 55.2663
100+ ¥ 54.1297
400+ ¥ 52.9719
库存: 84
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 60.09
