首页  >  产品百科  >  QS121XXHW110

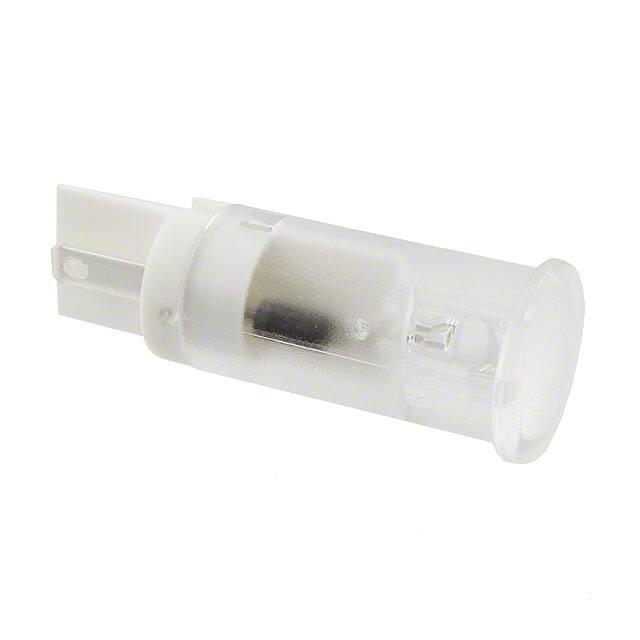

QS121XXHW110

产品分类: 发光二极管
厂牌: APEM
产品描述: 45° 110V 圆形,带平顶 扩散 白色 卡入式安装,按扣安装,焊接安装,面板安装 28.5mm(长度)
供应商型号: 2450383
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 QS121XXHW110

QS121XXHW110概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种用于面板安装的LED指示灯,适用于广泛的工业和消费电子应用。这些LED指示灯提供了多种颜色选项(红、绿、黄、蓝、橙、白),并具备高亮度和标准亮度两种型号,满足不同的视觉需求。产品设计紧凑,安装简便,且具有较长的使用寿命和广泛的电压范围,使其在各种环境和应用中表现出色。

    技术参数


    - 颜色和亮度
    - 红色:标准亮度 25 mcd,高亮度 6000 mcd
    - 绿色:标准亮度 20 mcd,高亮度 1200 mcd
    - 黄色:标准亮度 20 mcd,高亮度 380 mcd
    - 蓝色:标准亮度 800 mcd,高亮度 1600 mcd
    - 橙色:标准亮度 30 mcd,高亮度 4100 mcd
    - 白色(透明):标准亮度 1200 mcd,高亮度 2500 mcd
    - 电压和电流
    - 标准电压范围:2VDC 到 220VAC
    - 操作电流:20mA(大多数颜色),特殊电压型号为6mA或3mA
    - 高反向电压:5V
    - 视角:标准亮度 30°,高亮度 45°
    - 电气特性
    - 使用寿命:100,000小时
    - 操作温度范围:-30°C 到 +85°C
    - 存储温度:-40°C 到 +100°C
    - 面板厚度:0.8mm 到 1.6mm
    - 材料
    - 镜片:聚碳酸酯(UL94V-0)
    - 外壳:聚碳酸酯(UL94V-0)
    - 终端:金/银镀层、黄铜
    - 导线:PVC(UL1061)

    产品特点和优势


    1. 多种颜色选择:提供多种颜色,满足不同应用场景的需求。
    2. 高亮度和标准亮度选项:可根据需要选择高亮度或标准亮度的LED,适应不同的照明要求。
    3. 简便安装:采用前端面板嵌入式安装方式,无需额外硬件。
    4. 宽电压范围:电压范围从2VDC到220VAC,适用于多种电源环境。
    5. 长寿命:使用寿命长达100,000小时,减少更换频率,降低维护成本。

    应用案例和使用建议


    1. 工厂自动化系统:可用于显示设备状态或警报信号。
    2. 智能家居设备:适用于智能家电中的状态指示。
    3. 交通信号系统:用于指示方向或警告标志。
    使用建议:
    - 在选择LED指示灯时,考虑实际应用所需的电压和电流。
    - 确保导线长度符合实际需求,必要时可咨询制造商定制导线长度。
    - 对于高亮LED,需注意散热以保持最佳性能。

    兼容性和支持


    - 与标准尺寸的面板兼容,便于安装。
    - 支持标准电阻连接方式,对于无电阻型号需自行提供电阻。
    - 厂商提供技术支持,包括安装指南和技术文档,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    1. 问题:无法正常点亮
    - 解决方案:检查电压是否在操作范围内,确认连接正确,确保电阻适配。
    2. 问题:LED过热
    - 解决方案:增加散热措施,如使用散热片或确保良好的空气流通。
    3. 问题:长时间使用后亮度下降
    - 解决方案:定期检查并更换LED,确保系统的持续可靠运行。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 提供了广泛的颜色选择、高可靠性以及广泛的电压适应性,是一款适合多种应用场合的理想选择。其简便的安装方式和长寿命的特点,使得该产品在市场上具有较高的竞争力。推荐在需要稳定可靠的LED指示灯的应用中使用这款产品。
    通过综合考虑其产品特点、广泛应用领域和长期可靠性,QS-Series Snap-in Panel Mount LED Indicators 不仅能满足大多数工业和消费电子应用的需求,还提供了出色的性价比,是值得推荐的产品。

QS121XXHW110参数

参数
显示颜色 白色
视角 45°
透镜类型 扩散
Vf-正向电压 110V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS121XXHW110厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS121XXHW110数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS121XXHW110 QS121XXHW110数据手册

QS121XXHW110封装设计

查看详情并下载
Symbol
Footprint
3D Model
