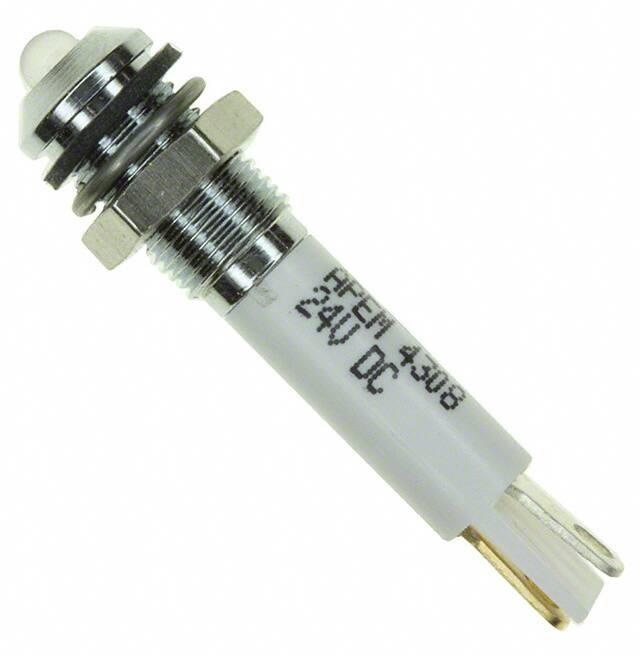

Q6P1CXXW24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带圆顶 扩散 白色 焊接安装,面板安装 3mm*3mm*3mm
供应商型号: N-Q6P1CXXW24E
供应商: 云汉优选
标准整包数: 1
APEM 发光二极管 Q6P1CXXW24E

Q6P1CXXW24E概述

    Q6系列6mm面板安装LED指示器技术手册

    产品简介


    Q6系列6mm面板安装LED指示器是专为各种控制面板和设备设计的高可靠性指示灯。这些LED指示器采用了镀铜黄铜前盖(可选择亮铬、黑铬或磨砂灰表面处理)和模制聚碳酸酯后盖,具有卓越的耐久性和稳定性。适用于多种工业自动化、医疗设备、通信设备和家用电器等领域。

    技术参数


    - 材质:镀铜黄铜前盖(亮铬、黑铬或磨砂灰),模制聚碳酸酯后盖
    - 最大反向电压:5 V
    - 视角:30°至100°(取决于型号)
    - 使用寿命:100,000小时
    - 扭矩:4 cNm(取决于选项)
    - 最大面板厚度:7 mm
    - 发光二极管规格:
    - 工作电压范围:0.2 (无电阻器) 1.8至3.3 VDC,20 mA最大值
    - 6 VDC:5.4至6.6 VDC,20 mA
    - 12 VDC:10.8至13.2 VDC,20 mA
    - 24 VDC:21.6至26.4 VDC,20 mA
    - 28 VDC:25.2至30.8 VDC,20 mA
    - 操作温度范围:
    - 塑料后盖:-30°C至+65°C(-22°F至+149°F)
    - 环氧树脂后盖:-40°C至+85°C(-40°F至+185°F)

    产品特点和优势


    - IP67密封选项:符合EN60529标准,具备良好的防水防尘能力。
    - 高亮度LED:采用3 mm彩色扩散环氧镜片或3 mm清水超亮LED,确保高亮度显示。
    - 不同的发光强度:根据型号不同,LED的发光强度可以从普通到超级亮直至超高亮不等。
    - 可选终端类型:提供焊盘/快接端子、引脚、电线等多种终端类型,以满足不同的连接需求。

    应用案例和使用建议


    - 应用案例:适用于工业控制面板、医疗仪器和通信设备上的状态指示。例如,在电力系统监控中,可以通过不同颜色的LED指示灯来显示设备运行状态。
    - 使用建议:
    - 确保安装LED时注意操作温度范围,避免超出限制导致LED寿命缩短。
    - 在连接外部电阻时,确保阻值适当,以保持所需的操作电流。
    - 安装时应考虑到机械应力,避免过度扭曲或扭转,以免损坏LED或连接点。

    兼容性和支持


    - 兼容性:该LED指示器适用于标准面板安装孔,能够与市面上多数面板安装设备兼容。
    - 支持:制造商提供详尽的技术文档和支持服务,包括但不限于安装指南、电气特性图表和常见问题解答。

    常见问题与解决方案


    - 问题1:安装过程中如何正确连接LED?
    - 解决方案:参照制造商提供的安装指南,选择合适的电阻值并正确焊接。
    - 问题2:LED长时间使用后亮度下降?
    - 解决方案:检查工作电压是否稳定且在额定范围内,确认连接良好并避免超过10%的过电压。
    - 问题3:LED在低温环境下无法正常工作?
    - 解决方案:确保LED处于规定的操作温度范围内,必要时增加辅助加热装置。

    总结和推荐


    Q6系列6mm面板安装LED指示器以其高可靠性、长寿命和多样的配置选项在市场上具有很强的竞争优势。特别是其IP67密封选项和不同亮度级别的LED,使得它在各种严苛环境下的应用表现出色。总体来说,推荐给需要高质量指示灯的客户。

Q6P1CXXW24E参数

参数
Vf-正向电压 24V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 白色
视角 100°
透镜类型 扩散
长*宽*高 3mm*3mm*3mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q6P1CXXW24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q6P1CXXW24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q6P1CXXW24E Q6P1CXXW24E数据手册

Q6P1CXXW24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
