首页  >  产品百科  >  QS103XXW24

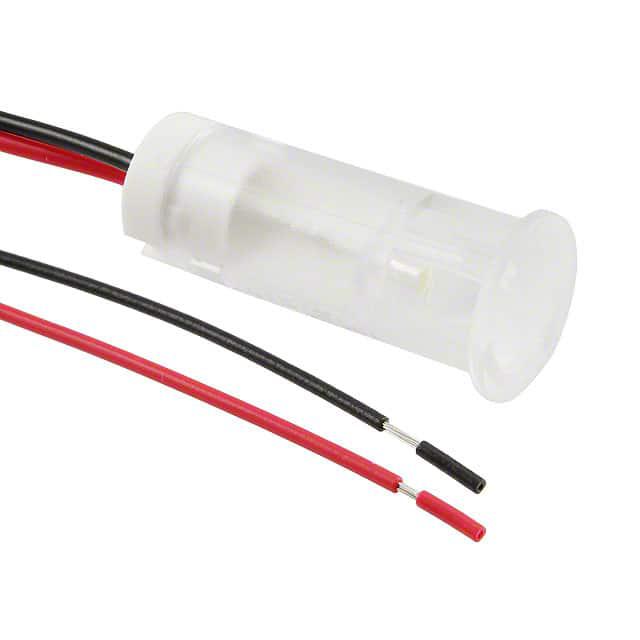

QS103XXW24

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 白色LED面板指示灯, 24V 直流, 20mA, 10mm安装孔径
供应商型号: 2450329
供应商: 海外现货
标准整包数: 1

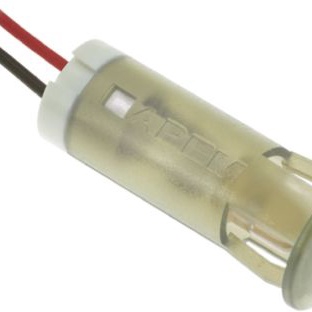

APEM 发光二极管 QS103XXW24

QS103XXW24概述

    QS-Series Snap-in Panel Mount LED Indicators



    产品简介



    QS-Series Snap-in Panel Mount LED Indicators 是一款由Apem公司生产的高质量面板安装LED指示灯,广泛应用于各种工业控制系统、汽车仪表盘和家用电器中。这款LED指示灯提供了多种颜色选择(红、绿、黄、蓝、橙、白)以适应不同的视觉需求,同时具备标准亮度和高亮度选项,满足不同光照条件下的使用要求。该系列产品具有多种尺寸规格,便于在不同大小的面板上安装。


    技术参数



    | 参数 | 描述 |
    |-----------------------------|--------------------------------------------------|
    | 颜色与强度 | 红:25 mcd (标准),6000 mcd (高亮度) |
    绿:20 mcd (标准),1200 mcd (高亮度) |
    黄:20 mcd (标准),380 mcd (高亮度) |
    蓝:800 mcd (标准),1600 mcd (高亮度) |
    橙:30 mcd (标准),4100 mcd (高亮度) |
    白:1200 mcd (标准),2500 mcd (高亮度) |
    | 正向电压 | 红:2.0 V (标准),2.2 V (高亮度) |
    绿:2.2 V (标准),3.3 V (高亮度) |
    黄:2.1 V (标准),2.0 V (高亮度) |
    蓝:3.3 V (标准),3.3 V (高亮度) |
    橙:2.0 V (标准),2.2 V (高亮度) |
    白:3.3 V (标准),3.3 V (高亮度) |
    | 工作电压范围 | 2VDC (无电阻) 到 220VAC |
    | 操作电流(标准) | 20 mA |
    | 操作温度范围 | -30°C 到 +85°C |
    | 存储温度范围 | -40°C 到 +100°C |


    产品特点和优势



    1. 可选多种颜色和亮度:提供标准亮度和高亮度选项,确保在不同环境下的良好可视性。
    2. 安装便捷:采用前端面板插件式安装方式,无需额外固定装置,简化安装流程。
    3. 高耐用性:使用寿命长达100,000小时,减少维护成本。
    4. 宽电压范围:支持从2VDC到220VAC的工作电压范围,适用于多种电源系统。
    5. 双色LED选项:通过改变供电极性实现双色显示,灵活性更高。


    应用案例和使用建议



    - 工业控制系统:如工厂自动化控制台,用于状态指示,可以利用高亮度LED在白天也能清晰可见。
    - 家用电器:如洗衣机和微波炉的操作面板,使用双色LED可以直观地展示设备的状态。
    - 汽车仪表盘:作为汽车内部的警示灯,建议使用高亮度LED以保证驾驶者在各种光线条件下都能清晰看到指示信息。


    兼容性和支持



    - 兼容性强:可以与多种电子元器件和设备兼容。
    - 制造商支持:Apem公司提供技术支持和售后服务,确保客户能够得到及时的帮助和解答。


    常见问题与解决方案



    - 问题:LED不亮。
    - 解决方案:检查接线是否正确,确认正负极接反的情况;检查供电电压是否符合要求。
    - 问题:LED亮度不足。
    - 解决方案:确认LED是否为高亮度型号;检查是否需要额外的电阻来调节电流。
    - 问题:LED频繁闪烁。
    - 解决方案:检查接线是否松动;确认外部干扰源,如有必要可更换为闪光型LED。


    总结和推荐



    总体来说,QS-Series Snap-in Panel Mount LED Indicators是一款功能强大且应用广泛的电子元器件。其多种颜色选择、高亮度、安装方便等特点使其在市场上具有较高的竞争力。特别是对于需要可靠、长时间工作的应用场景,这款产品无疑是理想的选择。因此,我强烈推荐使用QS-Series Snap-in Panel Mount LED Indicators。

QS103XXW24参数

参数
波长 -
测试电流 -
显示颜色 白色
视角 30°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带平顶
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS103XXW24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS103XXW24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS103XXW24 QS103XXW24数据手册

QS103XXW24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 58.6072
25+ ¥ 57.5606
50+ ¥ 57.5606
100+ ¥ 56.514
400+ ¥ 56.514
库存: 74
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 58.6
