Q6P1CXXG24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2.2V 圆形,带圆顶 散射 绿色 焊接安装,面板安装 3mm*3mm*3mm
供应商型号: 2494704
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 Q6P1CXXG24E

Q6P1CXXG24E概述


    产品简介

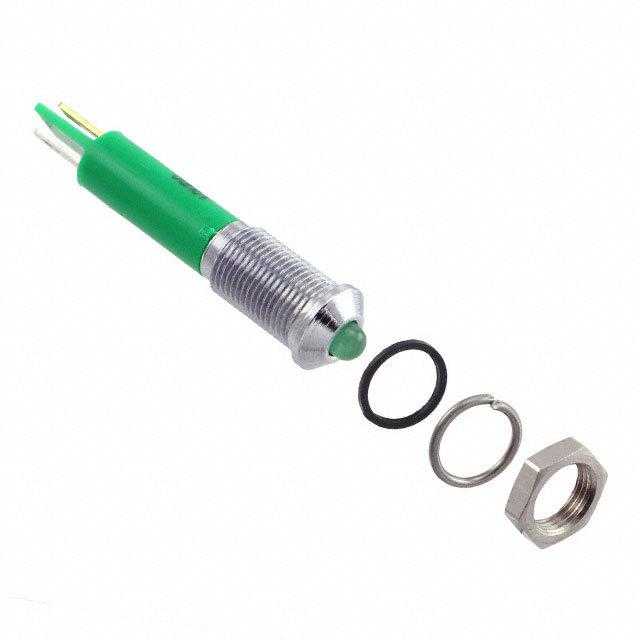

    本产品为一种直径6毫米的面板安装式LED指示灯(型号Q6系列),专为各种电子设备的面板显示而设计。它采用镀镍黄铜前环,提供明亮铬、黑色铬或哑光灰色三种表面处理选项,后盖则由模塑聚碳酸酯制成。Q6系列LED指示灯具有多种发光颜色选择,如红色、绿色、黄色、蓝色、白色、橙色,以及红绿双色和红黄双色,满足不同的应用需求。此产品广泛应用于工业控制面板、通信设备、汽车仪表盘等领域,具备高度的可靠性和适应性。

    技术参数


    | 参数 | 规格 |
    | : | : |
    | 最大反向电压 | 5 V |
    | 视角 | 30°~100°(取决于型号) |
    | 寿命 | 100,000小时 |
    | 扭矩 | 4 cNm(取决于选项) |
    | 最大面板厚度 | 7 mm |
    | 工作电压范围 |
    02:1.8至3.3 VDC,最大电流20 mA
    6 VDC:5.4至6.6 VDC,最大电流20 mA
    12 VDC:10.8至13.2 VDC,最大电流20 mA
    24 VDC:21.6至26.4 VDC,最大电流20 mA
    28 VDC:25.2至30.8 VDC,最大电流20 mA |
    | 操作及存储温度范围 |
    塑料后盖:-30°C至+65°C(-22°F至+149°F)
    环氧树脂后盖:-40°C至+85°C(-40°F至+185°F) |

    产品特点和优势


    1. IP67密封选项:符合EN60529标准,确保产品具有良好的防尘防水性能,适用于恶劣环境下的应用。
    2. 高亮度LED:采用环氧树脂透镜或透明水银灯封装,保证稳定的光线输出。
    3. 多种安装方式:可选择前突式、内陷式和齐平式安装,以适应不同的面板设计需求。
    4. 广泛的电压范围:提供多种操作电压选项,便于集成到不同电压等级的系统中。
    5. 定制化终端选项:提供焊片、针脚或导线等多种终端形式,便于安装和连接。

    应用案例和使用建议


    Q6系列LED指示灯常用于各种工业控制系统、自动化设备以及汽车仪表板上,用于显示系统的状态或警报信息。为了最大化使用寿命,建议按照制造商的建议正确选择操作电压和电流,并注意散热设计。对于需要频繁切换状态的应用场合,应考虑使用低功耗模式以延长寿命。在安装过程中,需确保密封良好,避免灰尘和湿气进入内部影响使用寿命。

    兼容性和支持


    该产品可以与多种电子电路板和外壳兼容,便于集成到现有系统中。制造商提供了详细的技术支持和维护指南,确保用户能够顺利安装和使用。如有任何问题,可联系官方客服寻求帮助。

    常见问题与解决方案


    1. 问题:LED指示灯不亮或亮度不足
    - 解决方案:检查接线是否正确,确认输入电压是否符合要求;若为连续使用,请检查散热是否足够;必要时更换LED模块。
    2. 问题:灯光颜色偏移
    - 解决方案:检查是否为同一批次生产;更换新的LED组件可能解决问题。
    3. 问题:安装时出现松动
    - 解决方案:调整扭力至4cNm,确保固定牢固;如果需要更高的扭矩,可以选择其他型号或咨询厂家。

    总结和推荐


    综上所述,Q6系列6mm面板安装式LED指示灯以其优异的性能参数、多样化的设计选项以及可靠的使用表现,在众多应用场合中展现出强大的竞争力。其卓越的密封性能和宽广的工作温度范围使其成为严苛环境的理想选择。如果您正在寻找一款高性能、易于集成且具备广泛应用前景的LED指示灯,Q6系列无疑是一个值得推荐的选择。

Q6P1CXXG24E参数

参数
显示颜色 绿色
视角 100°
透镜类型 散射
Vf-正向电压 2.2V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
长*宽*高 3mm*3mm*3mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q6P1CXXG24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q6P1CXXG24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q6P1CXXG24E Q6P1CXXG24E数据手册

Q6P1CXXG24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 54.4899
10+ ¥ 48.8229
25+ ¥ 48.8229
50+ ¥ 47.9511
100+ ¥ 47.9511
库存: 39
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 54.48
