QS103XXO12

产品分类: 发光二极管
厂牌: APEM

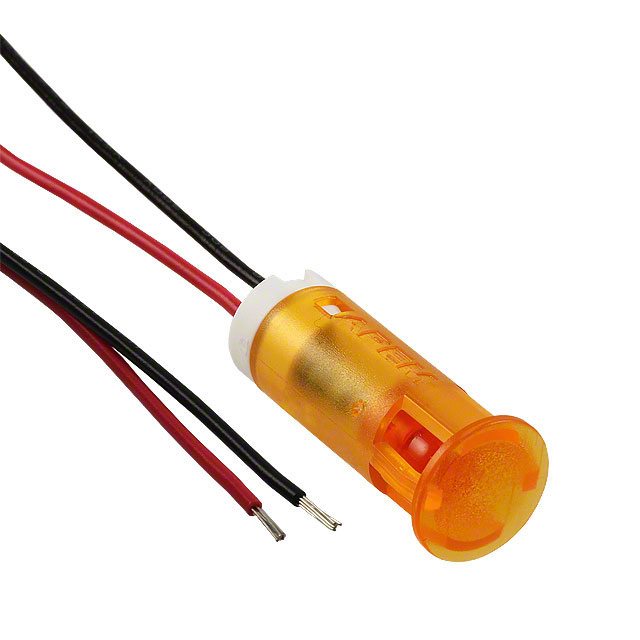

产品描述: APEM 橙色LED面板指示灯, 12V 直流, 20mA, 10mm安装孔径
供应商型号: 7864151
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 QS103XXO12

QS103XXO12概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种适用于各种应用场合的嵌入式面板安装指示灯。它们提供多种颜色选择(红、绿、黄、蓝、橙、白),并且可以应用于直流电压范围从2V到220V的宽泛领域。这些LED指示灯不仅能够适应各种不同的电力系统,而且凭借其高亮度特性,能够在光线较强的环境下清晰可见,适用于工业控制、医疗设备、交通运输等多个领域。

    技术参数


    QS-Series Snap-in Panel Mount LED Indicators 的技术规格如下:
    - 电流: 20mA(标准强度);6mA(110VAC型号);3mA(220VAC型号)
    - 额定电压:
    - 红色:2VDC至2.5VDC
    - 绿色:10.8VDC至13.2VDC
    - 黄色:21.6VDC至26.4VDC
    - 蓝色:25.2VDC至30.8VDC
    - 橙色:99VAC至110VAC
    - 白色:207VAC至253VAC
    - 最大反向电压: 5V
    - 视场角: 30°(标准强度),45°(高亮度)
    - 使用寿命: 100,000小时
    - 工作温度范围: -30°C至+85°C
    - 储存温度范围: -40°C至+100°C
    - 面板厚度: 0.8mm至1.6mm
    - 接线端子: 焊接片/菲士通(faston)、6mm、8mm、10mm、12mm导线
    - 导线材质: PVC,符合UL1061标准
    - 发光二极管材料: 高亮度LED(可选)

    产品特点和优势


    - 多种颜色选择: 可选红色、绿色、黄色、蓝色、橙色、白色(透明)等多种颜色,满足不同需求。
    - 高亮度选项: 针对白天视窗观看的需求,提供了高亮度LED的选择。
    - 嵌入式安装: 前面板嵌入式安装无需额外的固定硬件,便于快速安装。
    - 多功能连接方式: 支持焊接片/菲士通、6mm、8mm、10mm、12mm导线,多种终端选项适合不同需求。
    - UL496认证: 作为认证组件,确保其在安全方面的可靠性。
    - 广泛的应用范围: 适用于工业、医疗、交通等领域,适应性强。

    应用案例和使用建议


    - 应用实例: 在工业自动化控制面板上,常用于显示系统的运行状态或故障信号。例如,在一个机械设备中,红色LED可以用于表示机器正在正常运行,而绿色LED则可用于表示发生故障需要停机检修。
    - 使用建议: 在安装时,请注意导线长度,根据实际需求选择合适的导线长度。对于高亮应用,考虑在电路设计中加入电阻以限制电流,从而保护LED。此外,建议避免直接在菲士通终端上进行焊接操作,以防止损坏接线端子。

    兼容性和支持


    - 兼容性: 这些LED指示灯与其他制造商的面板安装结构兼容,因此可以轻松集成到现有系统中。
    - 支持: APEM 提供了详尽的技术文档和支持服务,包括更换配件、定制服务等,确保客户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    1. 问题: 为什么我的LED指示灯无法点亮?
    - 解决方案: 首先检查电源电压是否符合要求。确认供电正负极连接正确,并且LED和电阻值匹配,避免电流过大导致LED烧毁。
    2. 问题: LED指示灯闪烁不定?
    - 解决方案: 检查是否连接了正确的电容器或电阻器来稳定电源,或者是否有外部电磁干扰影响信号传输。
    3. 问题: LED指示灯寿命短?
    - 解决方案: 确认使用环境温度是否在推荐范围内,过高或过低的温度可能会影响LED的使用寿命。另外,确保电源电压稳定,并正确使用限流电阻器。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 在设计和功能方面都表现出色。凭借其广泛的适用范围、多种颜色选择和耐用性,这些指示灯非常适合工业控制系统、医疗设备和其他需要准确、可靠指示的场合。推荐使用这些高性能的LED指示灯,特别是在需要高可靠性、耐用性和宽广工作电压范围的应用环境中。

QS103XXO12参数

参数
测试电流 -
显示颜色 橙色
视角 30°
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS103XXO12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS103XXO12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS103XXO12 QS103XXO12数据手册

QS103XXO12封装设计

查看详情并下载
Symbol
Footprint
3D Model
