Q14P1CXXHR24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 2.1V 圆形,带圆顶 扩散 红色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: ET-2580377
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 Q14P1CXXHR24E

Q14P1CXXHR24E概述


    产品简介

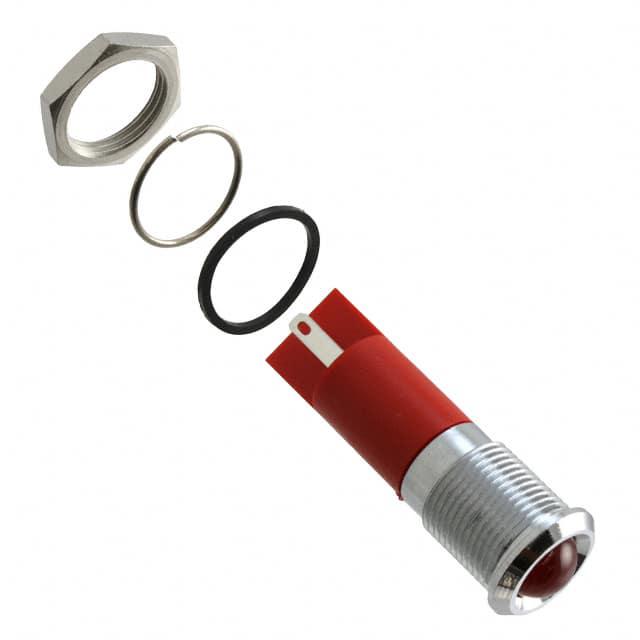

    本手册详细介绍了一款14毫米面板安装LED指示器(型号Q14系列)。这款LED指示器广泛应用于各种环境下的信号和状态显示,如汽车、工业控制、智能家居等领域。其特点包括坚固耐用的设计、广泛的电压范围和多种颜色选项,以满足不同应用需求。

    技术参数


    - 材料:
    - 镀铬黄铜灯圈(亮铬、黑色或哑光灰)。
    - 聚碳酸酯后壳。

    - 技术规格:
    - 反向最大电压:5V。
    - 视角:30-100度(视型号而定)。
    - 使用寿命:100,000小时。
    - 扭矩:75cNm。
    - 最大面板厚度:11mm。
    - 绝缘电阻:4,000MΩ(500VDC)。
    - 电气规格:
    - 电压范围(取决于型号):
    - 02 (无电阻): 1.8V至3.3VDC,最大20mA。
    - 6VDC: 5.4V至6.6VDC,最大20mA。
    - 12VDC: 10.8V至13.2VDC,最大20mA。
    - 24VDC: 21.6V至26.4VDC,最大20mA。
    - 28VDC: 25.2V至30.8VDC,最大20mA。
    - 110VAC: 99V至121VAC,最大6mA。
    - 220VAC: 207V至235VAC,最大3mA。
    - 工作温度范围:
    - 后塑料壳体: -30°C至+65°C(-22°F至+149°F)。
    - 后环氧壳体: -40°C至+85°C(-40°F至+185°F)。

    产品特点和优势


    - IP67密封等级(符合EN60529标准),具备良好的防尘防水性能,适用于严苛的环境。
    - 多种发光模式选择,包括固定光、闪烁光、双色和三色模式。
    - 高亮度选项(超亮、超级亮和超高亮)可提供高可见度的照明效果。
    - 支持多种安装方式和终端类型,易于集成到各种系统中。
    - 适合户外及室内应用,尤其是在强光下也能保持良好的可视性。

    应用案例和使用建议


    该产品因其高可靠性和多样性被广泛应用于汽车仪表盘、工业控制系统和智能家居等场合。例如,在汽车应用中,它可以作为刹车灯、转向灯和倒车灯等信号灯使用。建议根据具体应用场景选择合适的电压和颜色组合,以确保最佳性能和可靠性。

    兼容性和支持


    - 兼容性: 该LED指示器支持多种电压和电流配置,可方便地与不同类型的电路板和设备连接。
    - 支持: 产品制造商提供定制服务,可根据客户需求进行特殊加工和修改。同时,提供技术文档和售后支持,确保客户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题: 在高湿度环境下工作时出现故障。
    - 解决方案: 选用带有IP67防护等级的产品,并注意维护,防止水分侵入。
    - 问题: 连接不稳定导致指示灯闪烁。
    - 解决方案: 检查连接线是否牢固,必要时更换导线。如果需要,增加适当的电阻以稳定电流。

    总结和推荐


    综上所述,该款14毫米面板安装LED指示器具有高可靠性、多样的应用场景和广泛的兼容性。它适合各种严苛环境下的应用,并能为用户提供高效稳定的信号指示。建议在选购时根据具体应用场景选择合适的产品类型和配置,以达到最佳使用效果。整体而言,该产品是一款非常值得推荐的选择。

Q14P1CXXHR24E参数

参数
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色
视角 -
透镜类型 扩散
Vf-正向电压 2.1V
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

Q14P1CXXHR24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14P1CXXHR24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14P1CXXHR24E Q14P1CXXHR24E数据手册

Q14P1CXXHR24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.1674 ¥ 187.3144
10+ $ 21.6432 ¥ 182.8851
25+ $ 15.7182 ¥ 132.8184
100+ $ 14.2394 ¥ 120.3228
250+ $ 12.9752 ¥ 109.6407
500+ $ 12.6222 ¥ 106.6572
1000+ $ 12.2137 ¥ 103.2057
库存: 90
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 187.31
