IPR3SAD6

产品分类: 按钮开关
厂牌: APEM

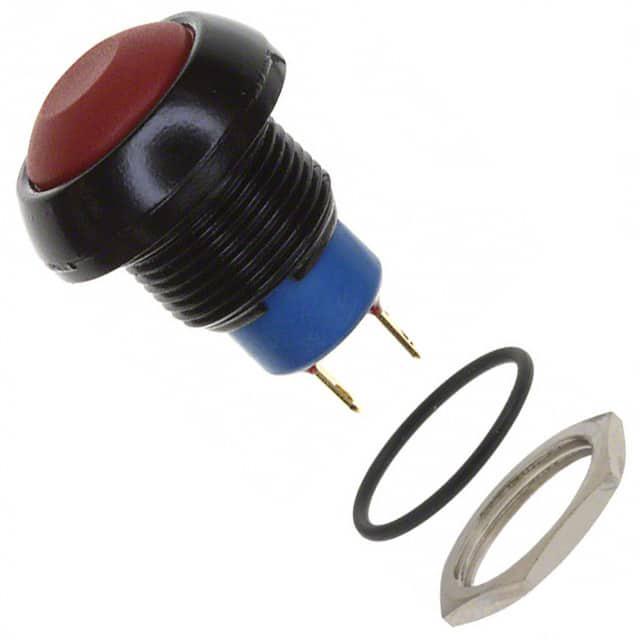

产品描述: APEM 红色按钮开关, 面板安装, 瞬时操作, 面板开孔直径13.6mm, 无指示灯, 单刀单掷
供应商型号: BN-IPR3SAD6
供应商: 海外现货
标准整包数: 1
APEM 按钮开关 IPR3SAD6

IPR3SAD6概述


    产品简介


    本文介绍的是型号为SW-IPMOM-1911的密封式按钮开关,适用于恶劣环境。这种开关具备多种电气功能和不同的配置选项,能够满足广泛的工业应用需求。开关类型包括常开(NO)和常闭/常开组合(NC/NO),并可选择是否带LED灯。

    技术参数


    - 电流/电压额定值:
    - 带电阻负载的金镀银触点:
    - 5 A @ 28 VDC,70,000次循环(仅限功能3)
    - 0.2 A @ 48 VDC,500,000次循环
    - 0.5 A @ 48 VAC,500,000次循环
    - 初始接触电阻:最大100 mΩ
    - 绝缘电阻:在500 VDC下最小为1 GΩ
    - 介电强度:1,500 Vrms
    - 接触反弹时间:10 ms
    - 终端电流限制:对于W终端,电流需限制在400 mA以内
    - LED色谱及规格:红、黄、绿、蓝、白、红绿和黄绿,正向电流为20 mA,正向电压范围在2.1V至3.8V之间

    产品特点和优势


    - 密封防护等级:IP67和IP69K,能够在极端环境下保持良好的密封性能
    - 冲击与振动抵抗力:根据IEC 512-4标准,冲击阻力为100g,振动阻力在10-500 Hz范围内为10g
    - 盐雾测试:通过了IEC 512-6, test 11f的盐雾测试
    - 温度适应性:可在-40°C至+85°C(-40°F至+185°F)范围内正常工作
    - 多种配置选择:提供多种颜色和形状的按钮盖以及不同类型的连接端子

    应用案例和使用建议


    该开关被广泛应用于工业自动化、电力系统和医疗设备等领域,如机械设备的操作控制面板、仪表板上的指示灯控制等。使用时应注意:
    - 确保在规定的电流和电压范围内操作,避免损坏开关。
    - 对于需要连接LED的情况,需根据实际电源电压调整匹配合适的串联电阻值。

    兼容性和支持


    此产品可以与市面上常见的电气设备兼容,尤其适合需要较高环境适应性的场合。制造商提供了详尽的技术文档和支持服务,帮助客户正确安装和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED灯不亮 | 检查连接线是否正确连接,确保供电电压符合要求;确认LED正负极接反 |
    | 开关操作力过大 | 确认装配是否正确,检查是否有额外机械阻力 |

    总结和推荐


    综上所述,这款SW-IPMOM-1911型按钮开关凭借其出色的密封性、坚固的机械结构以及宽泛的工作温度范围,在恶劣环境中表现出色。无论是在自动化控制还是远程监控等领域都具有很高的实用价值。因此,我们非常推荐将其作为关键部件用于各种工业项目的开发。

IPR3SAD6参数

参数
最大交流触点电压 48V
开关功能 Off-Mom
执行器类型 Round Plunger
最大直流触点电压 48V
开关配置 SPST-NO
指示颜色 -
电气寿命 500000Cycles
电流额定值 500mA
机械寿命 500000Cycles
面板开孔尺寸 圆形-13.60(Dia)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

IPR3SAD6厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IPR3SAD6数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IPR3SAD6 IPR3SAD6数据手册

IPR3SAD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
