JT22-120-500

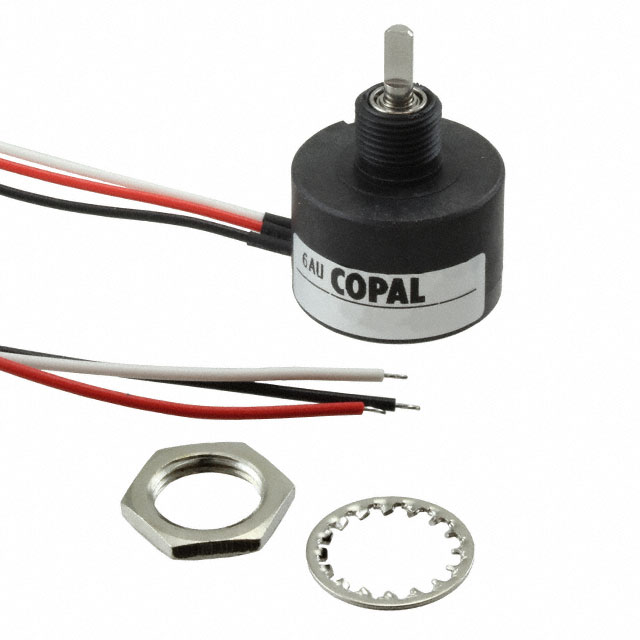

产品描述: NIDEC COPAL ELECTRONICS GMBH 旋转电位器
供应商型号: NC-JT22-120-500
供应商: Nidec
标准整包数: 5
NIDEC COMPONENTS CORPORATION 电位器及其他可变电阻器 JT22-120-500

JT22-120-500概述

    JT22 光学无接触式电位器技术手册

    1. 产品简介


    JT22是一款光学无接触式单转电位器,主要应用于需要高精度、长寿命及稳定性的场合。它通过非接触方式实现位置测量,避免了传统电位器由于机械磨损而导致的使用寿命限制。JT22的主要功能包括提供精确的位置信号输出,适用于工业自动化、机器人技术、医疗设备等领域。

    2. 技术参数


    - 输入电压:DC5 V 或 DC12 V
    - 有效电气角度:120° 或 320°
    - 输出电压:±3.0%(±2.0%/-30~70°C)
    - 温度敏感度:+0.5 ~ +4.5 V
    - 最大旋转速度:1500 min⁻¹
    - 绝缘电阻:≥100 MΩ(DC500 V)
    - 耐压强度:AC500 V(1分钟)
    - 启动扭矩:≤0.147 mN·m(1.5 gf·cm)
    - 工作温度范围:-30°C ~ 80°C
    - 存储温度范围:-30°C ~ 85°C
    - 湿度:相对湿度95%最大
    - 净重:约12克
    - 防护等级:IP40

    3. 产品特点和优势


    - 无接触配置:延长使用寿命,减少机械磨损。
    - 低扭矩:最大扭矩仅为0.147 mN·m,降低了操作力的需求。
    - 温度补偿电路:具备优越的温度特性,确保在不同温度下性能稳定。
    - 宽广的有效电气角度:120° 或 320°,满足多种应用场景需求。
    - 符合RoHS标准:环保材料,符合国际环保要求。

    4. 应用案例和使用建议


    - 工业自动化:JT22可用于自动控制系统中的位置反馈,提高系统的响应速度和精度。
    - 机器人技术:作为关节位置传感器,提供高精度的位置数据,增强机器人的灵活性和稳定性。
    - 医疗设备:在精密医疗设备中,如手术机器人,用于精确定位,提高手术成功率。
    使用建议:
    - 确保输入电压在规定的范围内,避免过压损坏。
    - 定期检查设备的运行状态,特别是温度和湿度条件,确保最佳性能。
    - 在安装过程中,注意保护电位器不受外力冲击,避免损坏。

    5. 兼容性和支持


    - 兼容性:JT22可与多种控制系统和设备兼容,适用于各种应用场景。
    - 支持和服务:制造商提供详尽的技术文档和售后服务,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:设备无法正常启动。
    - 解决方法:检查输入电压是否在规定范围内,确认接线无误。
    - 问题2:输出信号不稳定。
    - 解决方法:检查环境温度和湿度是否超出规定范围,确保安装稳固,避免外部干扰。
    - 问题3:设备过热。
    - 解决方法:确保设备处于良好的通风环境中,避免长时间连续工作。

    7. 总结和推荐


    综上所述,JT22光学无接触式电位器具有出色的性能和广泛的应用前景。其无接触设计、低扭矩和宽广的有效电气角度使其成为众多应用场景的理想选择。对于需要高精度和长寿命的场合,强烈推荐使用JT22电位器。

JT22-120-500参数

参数
电阻值 -
精度 -
额定功率 -
温度系数 -
额定电压 -
锥度 线性
安装方式 面板安装
零件状态 在售
包装方式 托盘
