FT-63ETS104

产品分类: 通孔电阻
产品描述: 100KΩ ±10% 500mW 通孔安装
供应商型号: 2443749
供应商: 海外现货
标准整包数: 10
NIDEC COMPONENTS CORPORATION 通孔电阻 FT-63ETS104

FT-63ETS104概述


    产品简介

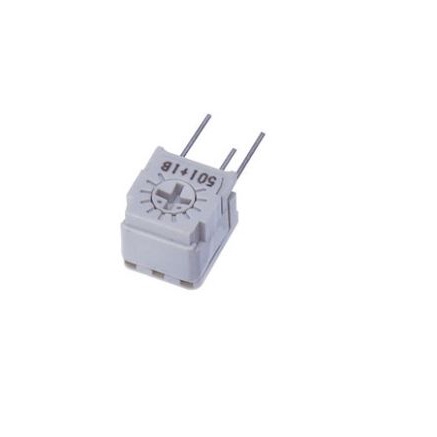

    单圈瓷膜微调电位器 FT-63
    单圈瓷膜微调电位器 FT-63 是一款具有高精度和稳定性的电子元器件,适用于多种高频电路设计。它的主要功能是通过调节电阻值来控制电流和电压。广泛应用于通信设备、医疗仪器、工业自动化控制系统等领域。

    技术参数


    - 基本特征:
    - RoHS 符合标准
    - 电阻值公差为 ±10%
    - 适合自动插入和自动调整
    - 具有线性电阻定律
    - 机械特性:
    - 调节角度:220°(1 圈)
    - 工作扭矩:最大 20 mN·m
    - 停止强度:最小 50 mN·m
    - 旋转寿命:100 次 [ΔR/R ≤ ±(2Ω + 3%)]
    - 推力至转子:最小 10 N
    - 防焊性:260°C ± 3°C 下两次焊接
    - 电气特性:
    - 最大输入电压:200V 或功率额定值(取较小者)
    - 最大滑片电流:22.4 mA 至 0.1 mA
    - 有效电气角:260°
    - 端电阻:最小 2 Ω 或 3Ω,取较大者
    - 环境特性:
    - 工作温度范围:-55°C 至 125°C
    - 温度系数:10Ω 至 20Ω:最大 ±150×10^-6/°C
    - 绝缘电阻:最小 1000 MΩ(DC500V)
    - 介质耐压:交流 900V,持续 60s
    - 净重:约 0.52g 至 0.66g

    产品特点和优势


    FT-63 单圈瓷膜微调电位器具有多个显著特点:
    - RoHS 符合标准:确保产品环保且无有害物质。
    - 精密调整:公差为 ±10%,保证了高精度。
    - 自动兼容性:适合自动插入和自动调整,提高了生产效率。
    - 线性电阻定律:提供稳定的电阻输出。
    - 耐用性强:具备较高的停止强度和旋转寿命,适用于严苛的应用环境。

    应用案例和使用建议


    - 通信设备:用于高频通信电路中,如无线基站和路由器。建议在设计时考虑到电路板的布局以减少噪声干扰。
    - 医疗仪器:可用于医疗设备中的精密控制。需特别注意产品的防焊性和绝缘电阻。
    - 工业自动化控制系统:适用于需要高稳定性和长寿命的应用。建议在高温环境下使用时加强散热措施。

    兼容性和支持


    - 兼容性:FT-63 可与其他标准电气接口兼容,适用于不同型号的电子设备。
    - 支持和服务:制造商提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时帮助。

    常见问题与解决方案


    - 问题:产品在高湿度环境中性能下降。
    - 解决方案:避免长时间暴露于高湿度环境,可以使用防潮包装材料。
    - 问题:旋转不顺畅。
    - 解决方案:检查并调整转子与基座之间的接触面,确保适当的润滑。

    总结和推荐


    综上所述,FT-63 单圈瓷膜微调电位器以其出色的精度、稳定性和可靠性,在高频电路应用中表现出色。对于需要高性能电子元件的应用场合,FT-63 是一个非常理想的选择。强烈推荐给需要高精度和稳定性的工程师和技术人员。

FT-63ETS104参数

参数
电阻值 100KΩ
精度 ±10%
额定功率 500mW
温度系数 -
安装方式 通孔安装

FT-63ETS104厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

FT-63ETS104数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 通孔电阻 NIDEC COMPONENTS CORPORATION FT-63ETS104 FT-63ETS104数据手册

FT-63ETS104封装设计

查看详情并下载
Symbol
Footprint
3D Model
